Classe 300X
Installationsanweisung
363542 - 363543
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bticino Classe 300X

Inhaltszusammenfassung für Bticino Classe 300X

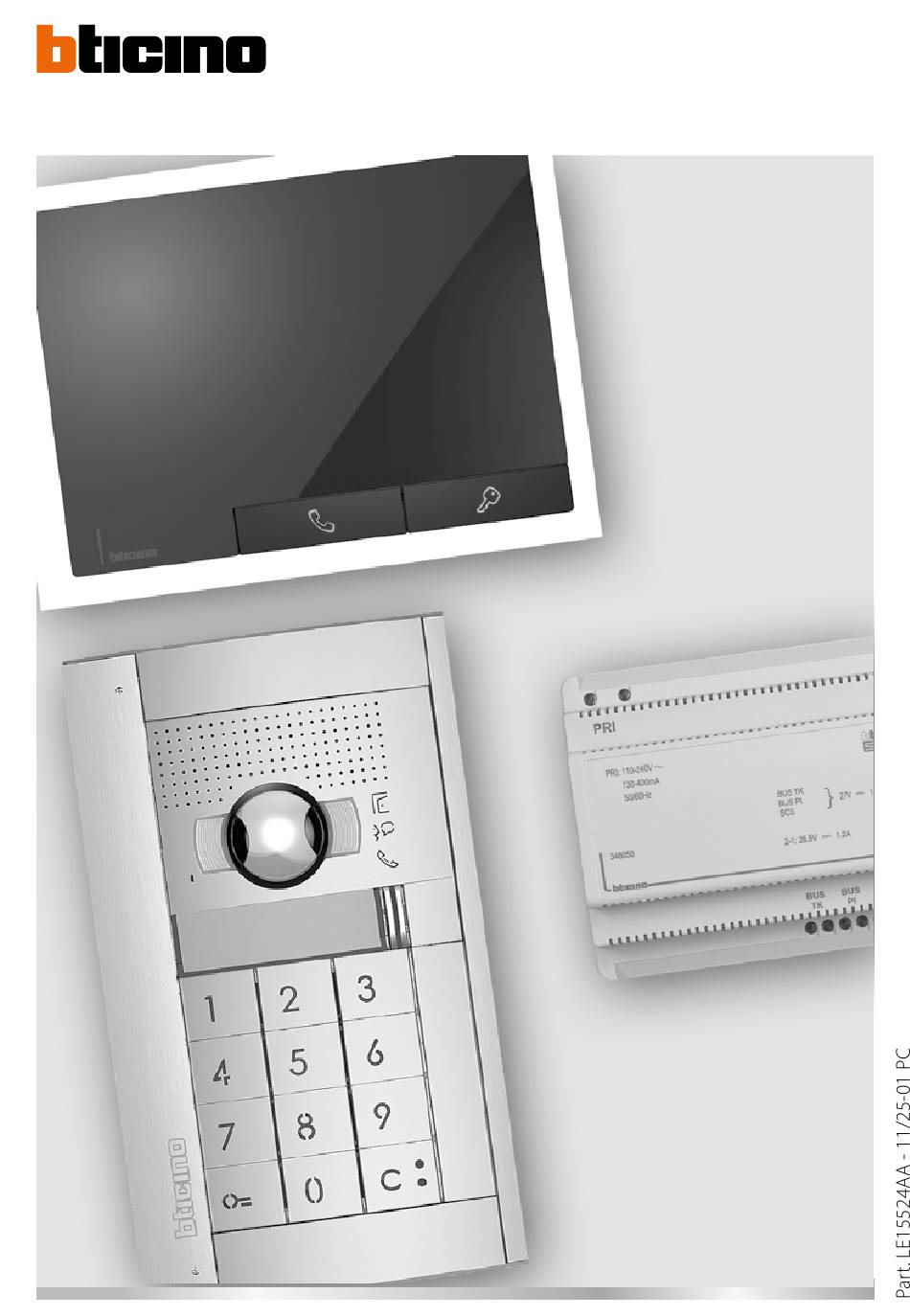

  • Seite 1 Classe 300X Installationsanweisung 363542 - 363543...
  • Seite 2 Zusammensetzung des Satzes 363542 – 363543 344742 306064 346050 346230 2 PL S+ S- 344743 350020 346230 350221 351311 351321 351500 353000 353001 Die Installation, Konfiguration, Inbetriebnahme und Wartung dürfen nur von qualifizierten Fachleuten vorgenommen werden.

  • Seite 3: Inhaltsverzeichnis

    Classe 300X Inhaltsverzeichnis Kabeln und Abstände (mm Schema Einfamilienhaus Maße Hausstation Technische Daten Hausstation Hausstation Montage Hausstation Demontage Türstation Technische Daten Türstation Türstation Montage Türstation Demontage Netzteil Technische Daten Netzteil Schlossaktor Schlossaktor - technische Daten Konfiguration Hausstation Anschluss an ein WLAN-Netzwerk Konfiguration Türstation...
  • Seite 4 Kabeln und Abstände (mm Installation von bis zu 3 Türstationen BTicino BTicino One PTT BTicino GIGA TW One SYT Cable OneSYT OneSYT Cable L4669 336904 278 TP C9881U/5E CAT5E + Num TP EV6R + Digital TP + Num TP ARB.6060-1 >0,2 mm2...

  • Seite 5: Schema Einfamilienhaus

    Classe 300X Schema Einfamilienhaus ON - OFF = – = – OFF - ON 230 Vac ON - OFF = – ON - OFF = – = – = – S+ S- = – Lokale Schlossöffnungstaste = – = –...

  • Seite 6: Maße

    Maße 172 mm 138 mm 39 mm 19 mm 108 mm 66 mm PRI:110-240V 730-400mA 50/60Hz BUS TK BUS PI 1,2A 2-1: 28.5V 1.2A 346050 Empfohlene Höhe falls die gesetzlichen Vorschriften nichts anderes vorschreiben 92 ° 100 cm 50 cm 119 °...

  • Seite 7: Hausstation

    Classe 300X Hausstation 5 6 7 16 17 18 19 23:49 23:49 Favoriten Favoriten Entrance panel Türstation Entrance panel Türstation Türstation Garage door BUS A / V ON - OFF MASTER Intercoms Intercoms OFF - ON ON - OFF ON - OFF...

  • Seite 8: Technische Daten Hausstation

    Technische Daten Hausstation Stromversorgung über BUS SCS 20 – 27 Vdc Maximale Stromaufnahme von SCS im Standby 38 mA Maximale Stromaufnahme von SCS in Betrieb 550 mA Zusätzliche Stromversorgung Klemme 1-2 27 Vdc Maximale Stromaufnahme von Klemme 1-2 265 mA Maximaler Kabelschnitt pro Klemme 2 x 1 mm Betriebstemperatur...

  • Seite 9: Hausstation Demontage

    Classe 300X Hausstation Demontage...

  • Seite 10: Türstation

    (18 V 4 A Impuls - 250 mA Haltestrom bei 30 Ohm max.) 351500 2 - Anschluss Türöffner lokal 3 - Anschluss lokale Speisung BTICINO Spa 4 - BUS - Anschluss Viale Borri, 231 21100 VARESE 5 - Verbinder zum Anschluss an nachfolgende Module...
  • Seite 11 Classe 300X Codelock 353000 – Ansicht von vorn Codelock 353000 – Ansicht Rückseite 1 - Numerische Tastatur + Tastenbeleuchtung 1 - Klemmen (CP – P1 – P2) zum Anschluss einer externen Türöffnertaste Taste zum Vorwählen der Funktion 2 - Relaiskontakte C – NC – NO Taste zum Löschen...

  • Seite 12: Technische Daten Türstation

    Technische Daten Türstation Videolautsprecher 351500 Speisung über Bus: 20 – 27 Vdc Absorption stand-by mit LED ausgeschaltet: 12,5 mA Absorption stand-by mit LED eingeschaltet: 20 mA Betriebstemperatur: 335 mA Farbsensor: 5Mpixel Farb-CMOS (2592x1944) Objektiv: F: 2,3 f: 2,5 mm Sichtfeld: 151°...

  • Seite 13: Türstation Montage

    Classe 300X Türstation Montage Die Kamera darf nicht vor starken Lichtquellen bzw. nicht so installiert werden, dass gegen das Licht aufgenommen wird. Es wird empfohlen, in schlecht beleuchteten Umgebungen für eine zusätzliche Lichtquelle zu sorgen. Das Gerät ist betriebsbereit, wenn die rote LED erlischt, etwa 10/15” nach dem Einschalten.
  • Seite 14 Beim etwaigen Auftreten eines Pfeiftones (Larsen-Effekt), zuerst die Lautstärke des Mikrofones bis auf einen annehmba- ren Wert herabsetzen, indem man das entsprechende Potentiometer mit einem Schraubendreher einstellt. Sollte die Störung weiterhin bestehen, dann das Potentiometer des Lautsprechers bis zur Beseitigung des Pfeiftones einstellen. Ist die Laut- stärke nun zu niedrig, dann zuerst die des Lautsprechers und erst danach evtl.
  • Seite 15 Classe 300X...

  • Seite 16: Türstation Demontage

    Türstation Demontage...
  • Seite 17 Classe 300X...

  • Seite 18: Netzteil

    Netzteil 1 - Anschlussklemmen primärer Eingang PRI:110-240V 730-400mA 50/60Hz BUS TK 2 - Anschlussklemmen zusätzliche BUS PI 1,2A Stromversorgung (1 - 2) 2-1: 28.5V 1.2A 3 - Anschlussklemmen Ausgang SCS 346050 4 - Anschlussklemmen Ausgang BUS HS 5 - Anschlussklemmen Ausgang BUS TK Dieses Netzteil gehört zur Kategorie CAT II 2500 V und erfordert daher einen zusätzlichen Schutz vor transienten Spannungen (höher als die geplante Überspannungskategorie) außerhalb des Geräts.

  • Seite 19: Schlossaktor

    Classe 300X Schlossaktor 1 - Schloß-Anschlussklemmen und zusätzliche Taste 2 - Sitz der Konfiguratoren 3 - Anschlussklemmen BUS 2-Draht S+ S- 346230 Schlossaktor - technische Daten Speisung über Bus: 18 – 27 Vdc Stromaufnahme im Standby: 10 mA Maximale Stromaufnahme in Betrieb:...

  • Seite 20: Konfiguration Hausstation

    Erstmaliges Einschalten Nach der Installation wird ein Konfigurations-Tutorial angezeigt. Warten Sie, bis die LEDs erlöschen, und berühren Sie das Display, um zu starten. Einrichtung Willkommen zur Einrichtung der Classe 300X Start Sprache Weiter • Wähle die einzustellende Sprache Sprache aus und tippe auf Weiter, um fortzufahren.
  • Seite 21 Classe 300X Datum und Uhrzeit Weiter • Stellen Sie Datum und Uhrzeit Datum und Uhrzeit ein (standardmäßig erfolgen diese automatisch über Automatisch den NTP-Server). Alternativ Die Zeit wird automatisch übernommen, sobald das Gerät mit dem Internet verbunden ist berühren, um die Funktion zu deaktivieren, und wählen Sie...
  • Seite 22 Datum und Uhrzeit Weiter • Wählen Sie das einzustellende Datum und Uhrzeit Datum. Berühren, um zu Januar 2023 DATUM AUSWÄHLEN bestätigen. Automatisch Fr, Die 9 Die Zeit wird automatisch übernommen, sobald das Gerät mit dem Internet verbunden ist Zeitzone Europe/Rome Datum 3/9/2018 ABBRECHEN...
  • Seite 23 Arztschaltung. Sie ermöglicht das automatische Ö nen des Türschlosses, wenn jemand läutet. Master-Innenstelle Die Master-Innenstelle kann mit der App verbunden werden. Achtung: Pro Wohnung kann nur eine Classe 300X die Master-Innenstelle sein. Adresse N • Stellen Sie die Geräteadresse über den Konfigurator N ein und...
  • Seite 24 Arztschaltung. Sie ermöglicht das automatische Ö nen des Türschlosses, wenn jemand läutet. Master-Innenstelle Die Master-Innenstelle kann mit der App verbunden werden. Achtung: Pro Wohnung kann nur eine Classe 300X die Master-Innenstelle sein. Adresse P • Wählen Sie den Wert des Konfigurators aus und bestätigen Sie: Ein Schloss...

  • Seite 25: Funktion

    Produkts zu finden sind. Treppenhaus-Lichtaktor • Berühren, um die Konfiguration zu beenden. Es wird die Home Page angezeigt, in der Sie die Funktionen der Gegensprechanlage Ihrer Anlage verwalten können. Herzlichen Glückwunsch, Ihr Classe 300X ist nun kon guriert und einsatzbereit. Beenden...
  • Seite 26 Schloss der TS (mit P+1/2 konfiguriert) direkt ohne Anruf öffnen ODER Aktor 346210 aktivieren (mit P+1/2 und MOD=5 konfiguriert) ODER Aktor 346230 aktivieren (mit 346210 P+1/2 konfiguriert). P+1/2 P+1/2 MOD=5 Steuerung Treppenlicht. Alle Voreinstellungen sind im Bedienungs- und Installationshandbuch des Classe 300X im Online-Katalog verfügbar.
  • Seite 27 Classe 300X • Für die Konfiguration und Installation des Geräts und alle anderen Informationen, beziehen Sie sich bitte auf die nachfolgenden Anweisungen oder auf die Untergen, die Sie im Online-Katalog des Produkts einsehen können. • Google Play: Empfehlen wir die Verwendung der neuesten Android-Version mit Zugang zu Google Play •...

  • Seite 28: Anschluss An Ein Wlan-Netzwerk

    Datennetz des Smartphones während der Verbindung nicht blockiert. Zudem benötigt die Dienstleistung von BTicino über den Gebrauch von fern durch die App, die Verwendung von Daten, die mit Kosten verbunden ist, die von der Typologie des Vertrags abhängig sind, die der Kunde mit einem ISP (Internet Service Provider) abgeschlossen hat und selbst trägt.
  • Seite 29 Classe 300X ANMERKUNG: Ihr Hausnetz muss folgende Eigenschaften aufweisen: – IIEEE 802.11 b/g/n/ac/ax (2,4 GHz und 5 GHz) – Unterstützte Authentifizierungs- und Verschlüsselungsmethode: – OPEN WPA-PSK Netze – inkl. TKIP WPA2-PSK – inkl. WPA3-SAE Personal Passwort - WLAN01 • Das Passwort eingeben (falls verlangt).

  • Seite 30: Einstellungen Wlan

    Standardmäßig ist der DHCP-Modus (A) aktiviert. Einmal verbunden, wird das Netzwerk vom Gerät gespeichert, und selbst wenn Sie sich mit einem anderen Netzwerk verbinden und dann zu diesem zurückkehren, müssen Sie das Passwort nicht erneut eingeben. Einstellungen WLAN - 01 •...
  • Seite 31 Classe 300X Passwort - WLAN01 • Die neue IP-Adresse eingeben. Berühren, um zu bestätigen. Settings Network IP-Adresse automatisch zuweisen • Abrollen, um andere Allgemein Einstellungen anzeigen zu IP-Adresse lassen. 192.168.1.1 Netzwerk Berühren, um das Netzwerk zu trennen. Subnetzmaske 255.255.255.0 Wenn Sie sich nochmals mit...

  • Seite 32: Konfiguration Türstation

    Konfiguration Türstation 351500 M J1 BTICINO Spa Viale Borri, 231 21100 VARESE ITALY Made in Italy P - Nummer der Türstation Der Konfigurator, der in den P-Steckplatz des Audiomoduls eingesetzt wird, weist diesem eine Identifikationsnummer innerhalb des Systems zu. N- Rufnummer Verknüpft die Tasten der Türstation mit den Gegensprech- oder Videogegensprechanlagen.

  • Seite 33: Konfiguration Des Schlossaktors

    Classe 300X Konfiguration des Schlossaktors Das Gerät muss in folgenden Fällen physisch konfiguriert werden: S+ S- 346230 P - Nummer der zugeordneten Türstation Hier muss ein Konfigurator eingesetzt werden, der dem in P der Türstation eingesetzten entspricht. Wenn der Aktor mit der Haupttürstation verbunden ist, muss in P kein Konfigurator eingesetzt werden.

  • Seite 34: Kit-Funktionen

    KIT-Funktionen Anpassbare Homepage Diese Funktion ermöglicht die Personalisierung des Hauptbildschirms: Es ist möglich, die Favoriten umzubenennen und neu anzuordnen, eine Videokamera-Vorschau einzustellen und die Elemente entsprechend den eigenen betrieblichen Anforderungen zu organisieren. Benachrichtigungszentrale Dies ist der dedizierte Bereich zur zentralen Anzeige aller Systembenachrichtigungen: Er umfasst Anrufe in Abwesenheit, Firmware-Update-Warnungen und informative Nachrichten zu neuen Funktionen.

  • Seite 35: Hilfsdienste

    Classe 300X Hilfsdienste Die folgenden Diagramme dienen nur zu Demonstrationszwecken; die Gerätekonfiguration ist in der spezi- fischen Dokumentation beschrieben. Anschluss Türöffner-Relais = – = – = – = – = – = – = – S = – = –...

  • Seite 36: Treppenlichtsteuerung

    Treppenlichtsteuerung = – = – = – = – = – ON - OFF S = – = – = – – OFF - ON M = – = – ON - OFF ON - OFF = – S+ S- 230 Vac cos =0,5 ( * )

  • Seite 37: Zusätzliche Läutwerk

    Classe 300X Zusätzliche Läutwerk = – = – = – = – ON - OFF = – = – = – OFF - ON S = – = – ON - OFF – ON - OFF = – M = –...

  • Seite 38: Hinweise Und Rechte Der Verbraucher

    Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bticino.it/red: www.legrand.com/ecatalogue. • Il fabbricante BTicino S.p.A., dichiara che il tipo di apparecchiatura radio Kit Classe 300X art. 363542 – 363543 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.legrand.com/ecatalogue •...
  • Seite 39 Classe 300X...
  • Seite 40 BTicino SpA Viale Luigi Borri, 231 21100 Varese - Italy www.bticino.com Stempel des Installateurs BTicino SpA behält sich das Recht vor jederzeit den Inhalt der vorliegenden Veröffentlichung zu ändern und die vorgenommenen Änderung in beliebiger Form und Weise mitzuteilen.
