PIKO BR 798 Bedienungsanleitung

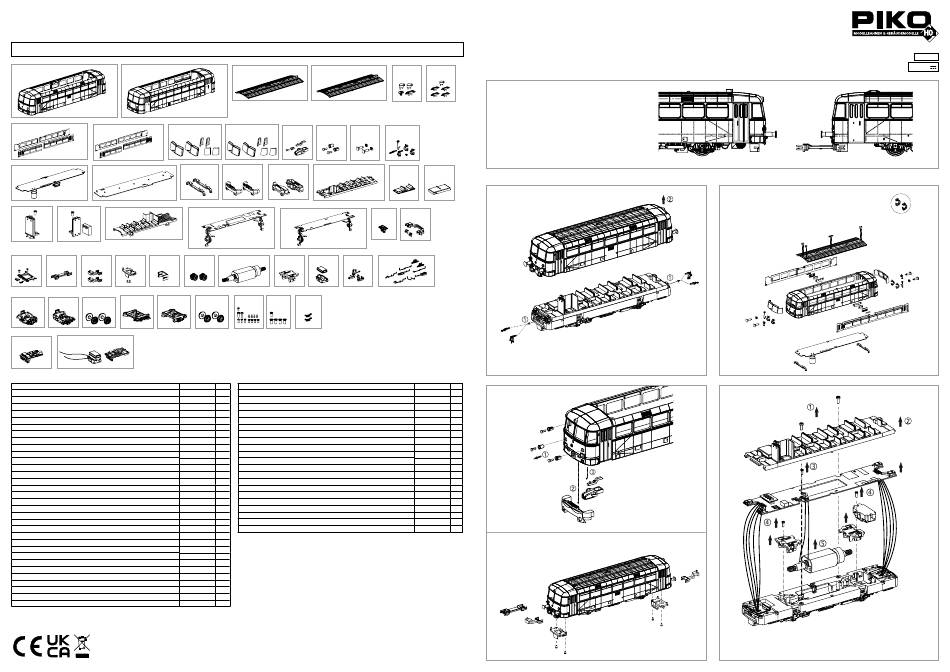

ERSATZTEILE SCHIENENBUS BR 798
Spare parts for Railbus BR 798
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
1 3
15
17 19
27 29 32
43 45
44 48
53 54 55 56 57 58
68 69
64 65 66
56500 56570
Bezeichnung / Description
ET-Nr. / spare part N°
Gehäuse VT mit Fenster / Body VT w windows 52149-01
Gehäuse VS mit Fenster / Body VS w windows 52149-03
Dach VT / Roof VT 52149-06
Dach VS / Roof VS 52149-07
Hupen, Kuckuckslüfter und Auspuff (VT) / Horn, Ventilation-roof and Exhaust (VT) 52149-11
Hupe und Kuckuckslüfter (VS) / Horn and Ventilation-roof (VS) 52149-12
Seitenfenster VT / Side windows VT 52149-15
Seitenfenster VS / Side windows VS 52149-17
Stirn- und Eckfenster VT / Front windows VT 52149-19
Stirn- und Eckfenster VS / Front windows VS 52149-20
Frontlicht oben / Lens-top 52149-23
Frontlicht unten / Lens-down 52149-24
Pufferbohle + Puffer / Buffer base w Buffer 52149-25
Bremsschläuche, Kuppelhaken, Mehrfachstecker / Brake pipes, Coupler, Heating plug 52149-26
Leiterplatine mit Zugzielanzeiger VT / PCB w station name VT 52149-27
Leiterplatine VS / PCB VS 52720-29
Halter Leiterplatine vorne+hinten / PCB holder front+rear 52720-32
Führerstand VT / Driver seat VT 52720-33
Führerstand-Frontsitzbereich VS / Driver seat VS 52720-34
Sitze VT / Seats VT 52720-40
Abdeckung Brückenstecker (VT) / Cover Strapping plug (VT) 52720-41
Abdeckung Decoder / Cover Decoder 52720-42
Kontakte Leiterplatine + Halter VT / Contacts PCB + Holder VT 52720-43
Sitze VS / Seats VS 52720-44
Kontakte Leiterplatine + Halter VS / Contacts PCB + Holder VS 52720-45
Leiterplatine VT mit Kupplungsplatinen / PCB VT w PCB- socket 52720-48
Leiterplatine VS mit Kupplungsplatinen / PCB VS w PCB- socket 52720-49
Brückenstecker / Strapping plug 52720-51
Leuchtstab unten mit Abdeckung / Light bar down w cover 52720-52
Abdeckung Kupplung, Feder, Schraube / Cover for coupler, spring, screw 52720-53
Verbindungskupplung / Middle connector-coupler 52720-54
Kupplung (2 Stck.) / Coupler-bend (2 pcs.) 52720-55
PIKO Spielwaren GmbH • Lutherstraße 30
96515 Sonneberg • GERMANY
Please order the wanted spare part with the complete spare part item number.
•
6 7
20 24 25
23
33 34 40
49 51
59 60 61 62
70 72 73 89
PG* Bezeichnung / Description
14 Kupplungsabdeckung VT / Cover-coupler box-small VT
14 Blende Kupplung VS / Cover-coupler VS
9 Achse mit Zahnräder VT / Axle w gear VT
9 Motor, komplett / Motor, complete
7 Abdeckung Getriebeschnecke mit Radschleifer VT / Cover-worm w Contact plate VT
7 Abdeckung Lautsprecher VT / Cover Loud speaker VT
9 Indusi VT / Inductive train command VT
9 Magnetbremse, Leitungen, Auspufftopf VT / Magnetic brake, Pipes, Pipe-with exhaust VT 52149-63
8 Achshalter VT, vorne / Bogie-VT, front
8 Achshalter VT, hinten / Bogie-VT, rear
7 Radsatz VT (2 Stck.) / Wheelset VT (2 pcs.)
7 Achshalter VS, vorne mit Radschleifer / Bogie-VS, front, with wheelslider
6 Achshalter VS, hinten mit Radschleifer / Bogie-VS, rear, with wheelslider
7 Radsatz VS (2 Stck.) / Wheelset VS (2 pcs.)
15 Schraubenset VT / Set of screws VT
12 Schraubenset VS / Set of screws VS
6 Feder für Deichsel (2 Stck.) / Spring for shaft (2 pcs.)
7
ET aus unserem Standard-Programm / Spare parts standard range
7
10 PIKO SmartDecoder XP PluX22 / PIKO SmartDecoder XP PluX22
6 PIKO SmartDecoder XP Sound / PIKO SmartDecoder XP Sound
6
9
8
7
16
14
8
7
8
9
6
BEDIENUNGSANLEITUNG SCHIENENBUS BR 798
Instruction sheet for Railbus BR 798
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
11 12
Hinweis: Den Triebzug auf dem Gleis bis zum
spürbaren Einrasten zusammenkuppeln. /
Note: The commuter train on the track up to clicking
in together domes noticeably. /
Avertissement: Pousser l'automoteur sur la
26
voie jusqu'a l'enclenchement de l'attelage. /
Aanwijzing: Koppel de rijtuigen met elkaar op het
spoor tot de koppelingen merkbaar inklikken.
41 42
Wagen/Car/Voiture/Rijtuig VT
52
63
2x
-1126
2x -1125
wahlweise
alternatively / au choix / naar keuze
PG*
T-Nr. / spare part N°
52149-56 7
52720-57 6
52720-58 7
52720-59 14
52720-60 8
52149-61 7
52149-62 7
8
52149-64 7
52149-65 7
52720-66 9
52149-68 9
52149-69 9
52720-70 9
52720-72 7
52720-73 7
96400-89 5
56500
56570
*Preisgruppe *price category
wahlweise
alternatively / au choix /
naar keuze
52149-90-7010_V1_V4
PluX22
# 52149 Gleichstrom DC 0-12 V
Zurüstbauteile nur für Vitrinenmodelle /
Extensions only for display case models / !
Détaillage pour modèle de vitrine /
Deze los meegeleverde onderdelen zijn
uitsluitend voor vitrinemodellen!
!
