- NAMESTITEV IN PRITRDITEV
Izhod električnega kabla skozi steno mora biti izveden na površini naprave, saj po
namestitvi ne sme biti viden. Za lažje nameščanje naj znaša najmanjša razdalja med
dnom naprave in tlemi 150 mm (sl. D).
∙ sprostite hrbtni del; v ta namen stisnite in povlecite oba vstavljiva jezička na hrbtni
strani naprave (ozn. 1, sl.D).

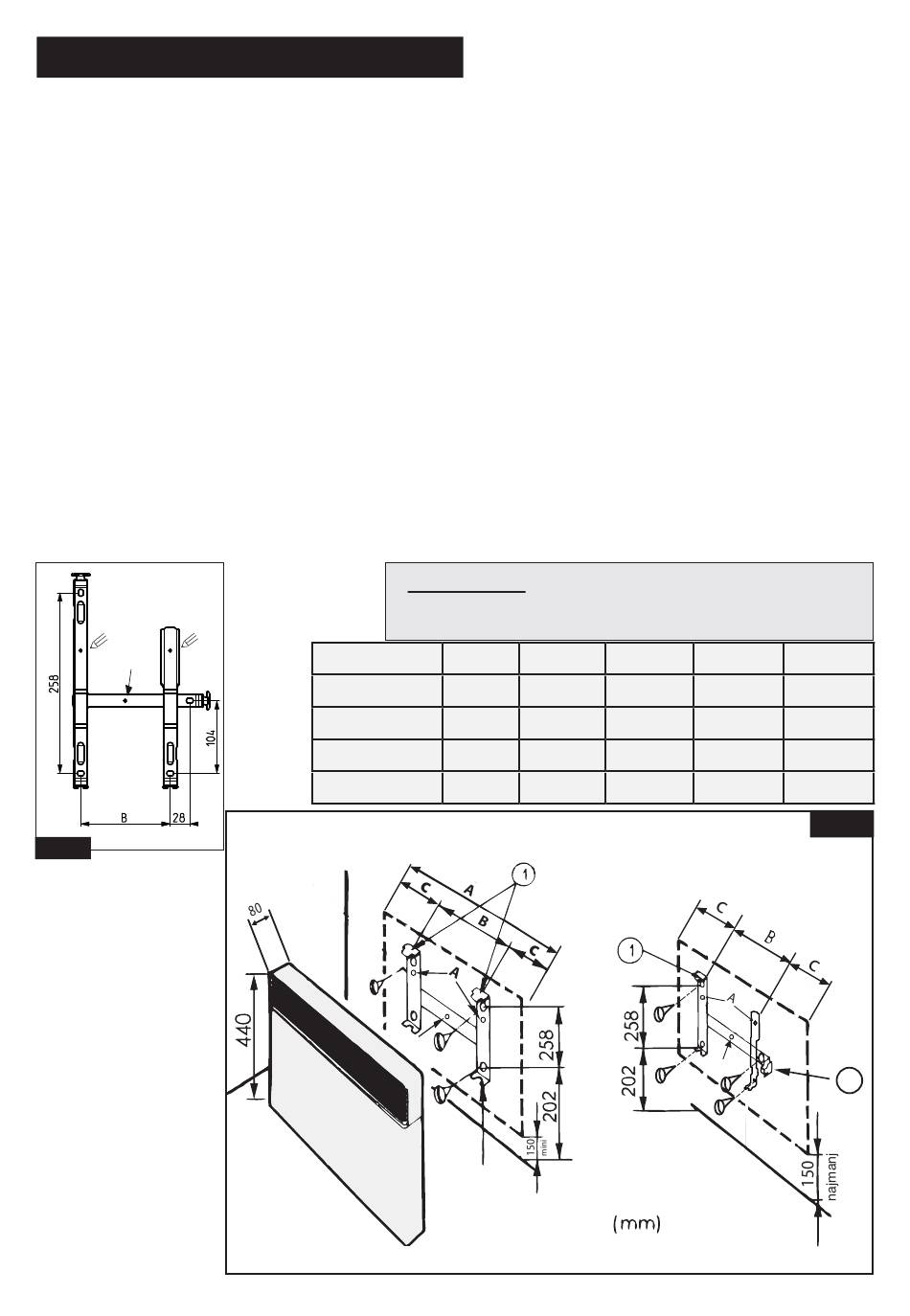

∙ kot predlogo za označevanje uporabite hrbtno ploščo; slednjo postavite na tla
ob steno. V hrbtni plošči označite odprtine (ozn. A, sl. C in D) da označite spodnje
pritrdilne elemente.
∙ prestavite hrbtno ploščo sedaj tako, da se ujema z oznakami odprtin spodnjih
pritrdilnih elementov.
∙ preverite vodoravnost hrbtne plošče, označite 2 zgornji pritrdilni odprtini, nato
prebodite in izvrtajte tako označene 4 odprtine.
∙ znova namestite hrbtno ploščo na steno in jo pritrdite s 4 vijaki, katerih premer naj
ne presega 5 mm.
∙ napravo pritrdite na hrbtno ploščo.
500 => 1000W
500=>1250W
A
A
2
B 28
Sl. C
206.
Upoštevajte : Za bočno centriranje naprave si
pomagajte z odprtino ozn. 2, sl. C in D.
Moči 500W
Jakost 2,2A
Naprava Lg 340
B 128
C 106
Druge vrednosti moči
2
1000W 1500W
4,3A 6,5A
420 580
208 178
106 201
2000W 2500W
8,7A 10,9A
740 900
320 405
210 248
Sl. D
500 => 1000W
500 => 1250W
2
1
