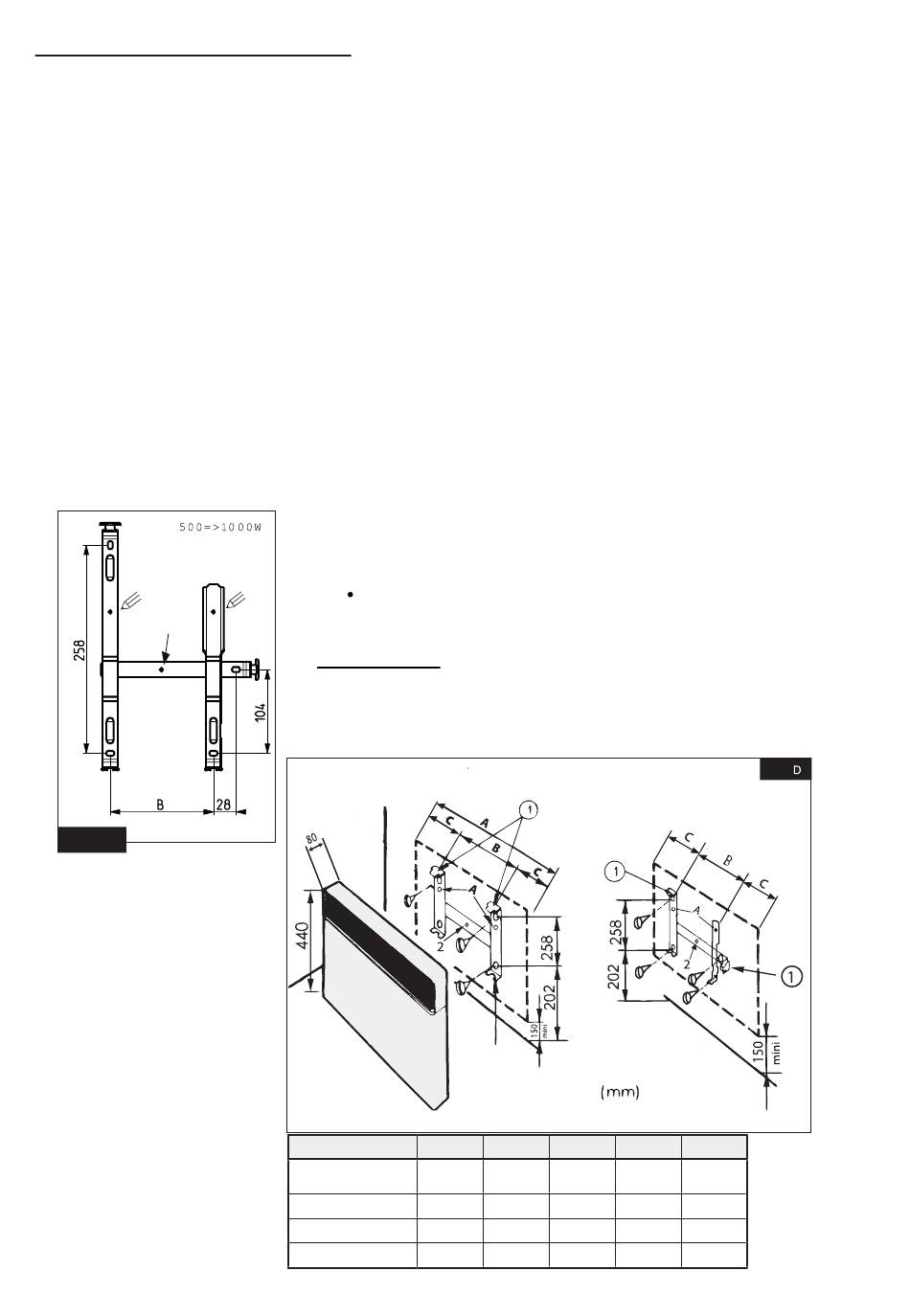

INSTALIRANJE I FIKSIRANJE
Izlaz strujnog kabela iz zida mora biti izveden na način da ne bude vidljiv nakon
postavljanja uređaja. Kako bi se olakšalo postavljanje i ispoštovao minimalni
razmak od 150 mm između donje strane uređaja i poda (Slika D).
• oslobodite držač pritiskom i povlačenjem dva jezička koja se mogu uvući sa
stražnje strane uređaja (Prikaz 1, Slika D).
• koristite držač za mjerenje razmaka i označavanje donjih mjesta za
pričvršćivanje tako što ćete ga postaviti na pod i nasloniti uz zid. Kroz otvore
na držaču (Prikaz A, Slika C) označite mjesta za pričvršćivanje donjeg dijela
uređaja.
• ponovno postavite držač tako da se oznake preklapaju s donjim otvorima za
pričvršćivanje.
• provjerite stoji li držač vodoravno, označite 2 otvora za pričvršćivanje gornjeg
A
2
B
Slika C
190.
dijela uređaja, a zatim probušite 4 rupe na označenim
mjestima.
ponovno postavite držač na zid i pričvrstite ga
A
pomoću 4 vijka maksimalnog promjera 5,5mm
Napomena: Za bočno centriranje vašeg
uređaja, možete se potpomoći otvorom
(Prikaz 2, Slike C i D).
Druge snage:
28
Snaga
Jakost
Duž. uređaja
B
C
500W 1000W 1500W
2,2A 4,3A 6,5A
340 420 580
128 208 178
106 106 201
Slika
500 => 1000W
2000W 2500W
8,7A 10,9A
740 900
320 405
210 248
