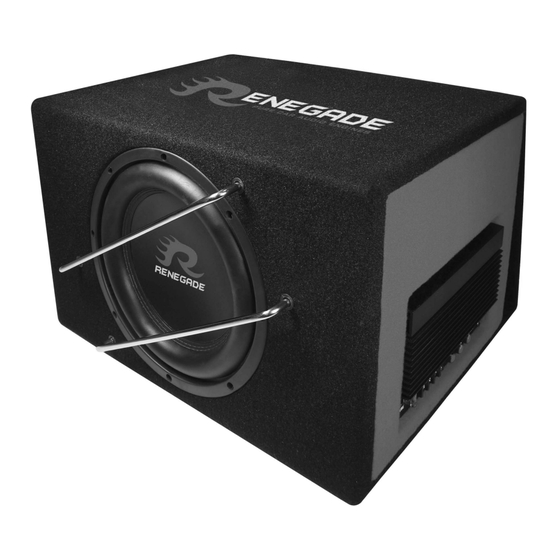

Renegade RXV1000A Betriebsanleitung

Aktives bassreflex-subwoofer-system mit 25 cm (10”) subwoofer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
RXV1o00 A
25 CM (10") ACTIVE SUBWOOFER SYSTEM
BETRIEBSANLEITUNG
OPERATION GUIDE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renegade RXV1000A

Inhaltszusammenfassung für Renegade RXV1000A

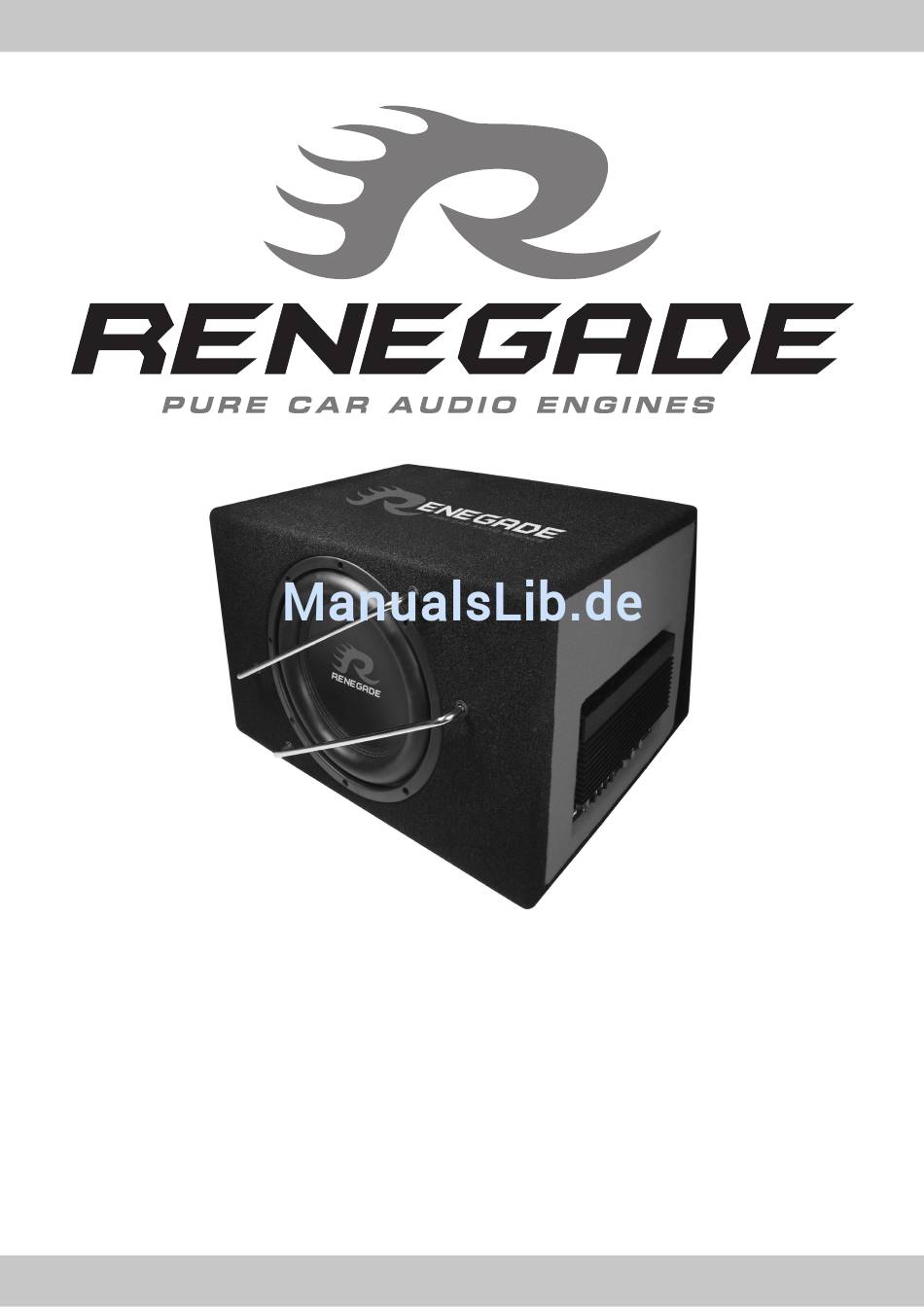

  • Seite 1 RXV1o00 A 25 CM (10”) ACTIVE SUBWOOFER SYSTEM BETRIEBSANLEITUNG OPERATION GUIDE...

  • Seite 2: Technische Daten

    TECHNISCHE DATEN RXV1000A Aktives Bassreflex-Subwoofer-System mit 25 cm (10”) Subwoofer Ausgangsleistung RMS 1 x 200 W Ausgangsleistung Max. 1 x 400 W Tiefpassfilter 30 – 250 Hz @ 12 dB/Oktave Bass Boost 0 – 12 dB @ 55 Hz Betriebsspannung +12 V (9 –...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Die DAS VON IHNEN ERWORBENE GERÄT IST NUR DAS GERÄT SOWIE ANDERE KOMPONENTEN DES FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ SOUNDSYSTEMS AUSREICHEND BEFESTIGEN. EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Andernfalls könnten sich die Geräte und Komponenten Feuergefahr, die Gefahr eines elektrischen Schlages oder während der Fahrt lösen und als gefährliche Geschosse anderer Verletzungen.

  • Seite 4: Elektrische Anschlüsse

    Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das REN10KIT Kabelset von RENEGADE. GERÄTESICHERUNG (FUSE) Die integrierte Stecksicherung schützt das Gerät vor Kurzschlüssen und Überlastung. Der ab Werk installierte Sicherungswert (15 A) muss bei einem Austausch einer defekten Sicherung unbedingt eingehalten werden.

  • Seite 5: Funktionen Und Bedienelemente

    FUNKTIONEN UND BEDIENELEMENTE POWER/PROTECT LED Die POWER LED leuchtet auf, sobald das Soundsystem angeschaltet und betriebsbereit ist. Die PROTECT LED leuchtet auf, wenn am Gerät eine Fehlfunktion aufgetreten ist. Beachten Sie dazu die Hinweise im Abschnitt FEHLERBEHEBUNG. LOW PASS Der Regler LOW PASS (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs des Subwoofers nach oben, d.h. Höhen und Mitten werden aus dem Signal herausgefiltert.

  • Seite 6: Fehlerbehebung

    FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Das Gerät auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER LED aufleuchtet. Leuchtet die POWER LED auf, bei Verfahren 3 weitermachen, falls nicht, hier weitermachen.

  • Seite 7: Specifications

    SPECIFICATIONS RXV1000A Active Bassreflex-Subwoofer-System with 25 cm (10”) Subwoofer Output Power RMS 1 x 200 W Output Power Max. 1 x 400 W Low Pass Filter 30 – 250 Hz @ 12 dB/Octave Bass Boost 0 – 12 dB @ 55 Hz Operating Voltage +12 V (9 –...

  • Seite 8: Safety Instructions

    SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN MOUNT THE DEVICE AND OTHER COMPONENTS OF OPERATION WITH A 12V ON-BOARD ELECTRICAL SYS- THE SOUND SYSTEM SUFFICIENTLY. Otherwise the de- TEM OF A VEHICLE. Otherwise fire hazard, risk of injury vice and components may get loose and act as dangerous and electric shock consists.

  • Seite 9: Electrical Interconnection

    Clean and remove rust-streaked and oxidized areas on the contact points of the battery and the ground connection. Make sure that all screws are fixed tight after the installation, because loosely connections may cause malfunctions, insufficient power supply or interferences. We recommend therefore the RENEGADE REN10KIT wire kit. FUSE The inserted fuse protects the device against short circuits and overload.
  • Seite 10 FUNCTIONS AND OPERATIONAL CONTROLS POWER/PROTECT LED The POWER LED lights up when the sound system is turned-on and ready for operation. The PROTECT LED lights up, if a malfunction has occurred on the device. Please refer to the notes in the TROUBLESHOOTING section. LOW PASS The LOW PASS controller adjusts the cut-off point of the frequency range to above.

  • Seite 11: Troubleshooting

    TROUBLE SHOOTING If you are having problems after installation follow the procedures below. Procedure 1: Check the device for proper connections. Verify that POWER LED is on. If POWER LED is on skip to procedure 3, if not continue. Check the fuse of the device or the external fuse on battery positive cable. Replace if necessary. Verify that Ground connection is connected to clean metal on the vehicle’s chassis.
  • Seite 12 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de ©2017 Audio Design GmbH, All Rights Reserved...
