Renegade RX800A Betriebsanleitung
Verwandte Anleitungen für Renegade RX800A
Inhaltszusammenfassung für Renegade RX800A

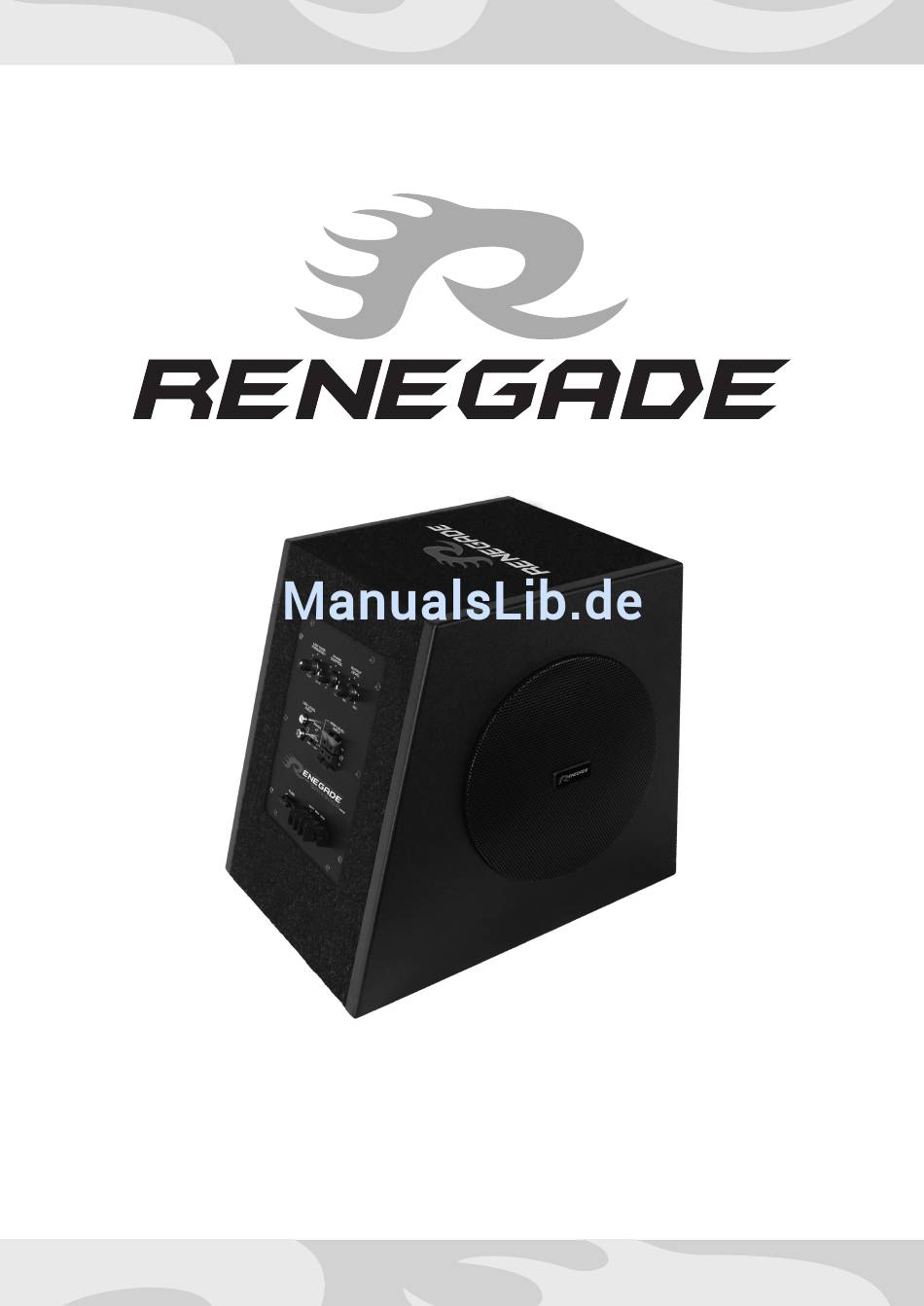

- Seite 1 BETRIEBSANLEITUNG OPERATION GUIDE P U R E C A R A U D I O E N G I N E S RX800 A ACTIVE POWERED SUBWOOFER SYSTEMS...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BE- HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen TRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGE- Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub LEGT. -
Seite 3: Elektrische Anschlüsse
Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das REN10KIT Kabelset von RENEGADE. GERÄTESICHERUNG (FUSE) Die integrierte Stecksicherung schützt das Gerät vor Kurzschlüssen und Überlastung. -
Seite 4: Funktionen Und Bedienelemente
FUNKTIONEN UND BEDIENELEMENTE Der LOW PASS FREQUENCY-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs des Subwoofers nach oben, d.h. die Höhen und Mitten werden aus dem Signal herausgefiltert. Die Trennfrequenz ist stufenlos von 70Hz bis 200Hz regelbar. Der PHASE CONTROL-Regler ermöglicht die Phase zwischen 0° und 180° zu regeln. Durch die Änderung der Phasenlage kann der Subwoofer besser an die Fahrzeugakustik und an die Satellitenlautsprecher angepasst werden. -
Seite 5: Fehlerbehebung
FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Einschaltleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. -
Seite 6: Technische Daten
TECHNISCHE DATEN RX 800 A Aktives Subwoofer-System mit 20cm Tieftöner und Passiv-Membran Verstärker-Modul: Class D Ausgangsleistung 200 Watt Max. Variabler Tiefpassfilter 70 - 200 Hz Variable Phasenlage 0° bis 180° Niedrigpegel-Eingänge mit Cinch-Buchse Hochpegel-Eingänge mit automatischer Einschaltfunktion Sicherungswert 7.5 A Subwoofer: Korbgröße 20cm (8”) Schwingspule 50mm (2”) - Seite 12 P U R E C A R A U D I O E N G I N E S Audio Design GmbH • www.audiodesign.de Am Breilingsweg 3 • D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 • Fax +49 (0)7253 - 946510...
