BWT Multiblock Modul GIT Kurzanleitung Seite 2
Mit außengewindeanschluss 1 1/4" ohne überströmventil ohne bypass

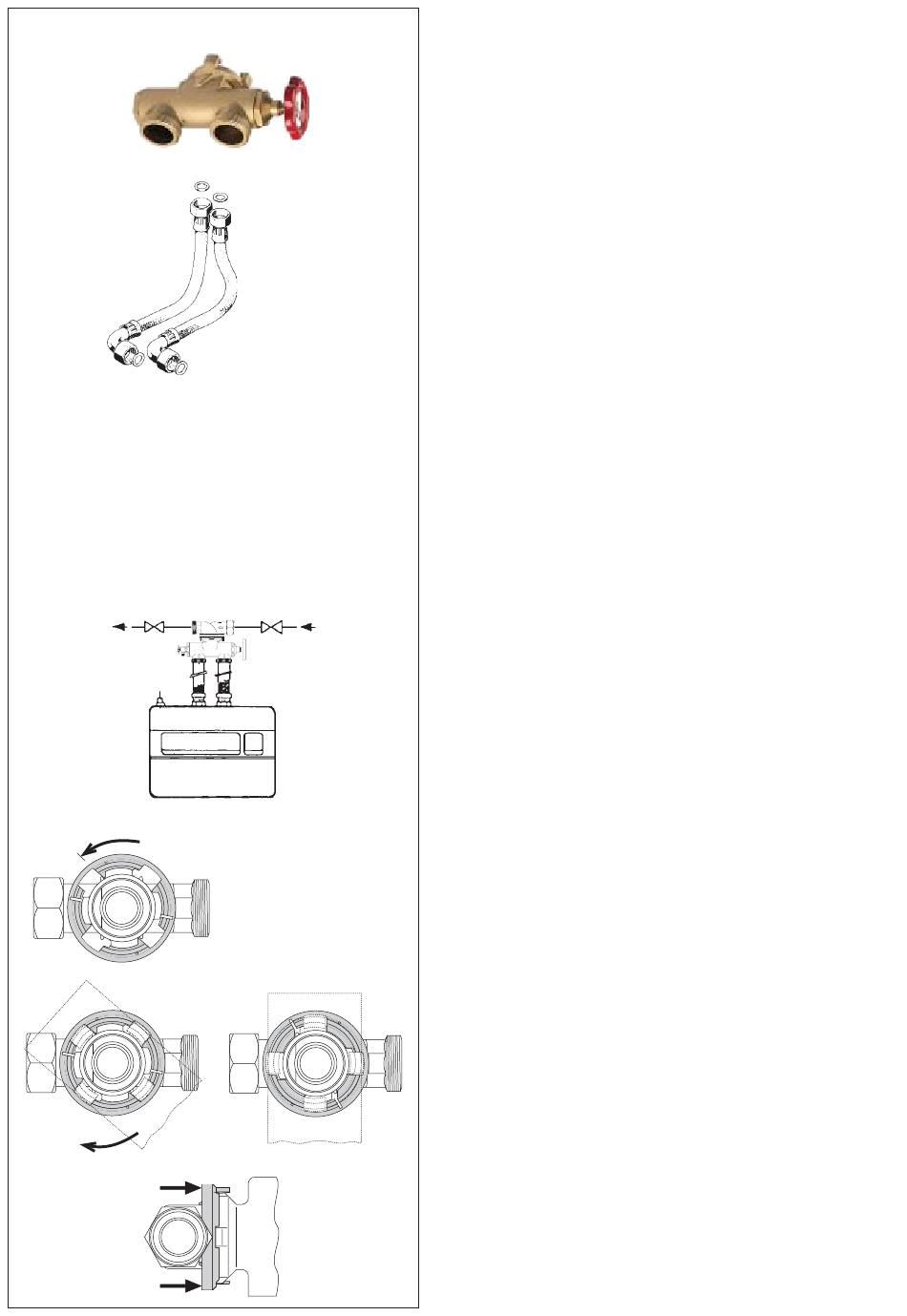

Lieferumfang
Multiblock Modul GIT:
- Absperr- und Anschlussarmatur komplett, mit Anschlussmöglichkeit
an das HydroModul-System oder an separates Anschlussmodul bzw.
Anschlussmodul DR (nicht im Lieferumfang enthalten).
Panzerschläuche 1 1/4":
- mit Überwurfmuttern G 1 1/4"
- 4 Flachdichtungen
Verwendungszweck
Zum schnellen Andocken von Wasseraufbereitungsanlagen an das
HydroModulsystem .
Mit den Panzerschläuchen wird ein spannungsfreier Anschluss der
Wasserenthärter gewährleistet. Eine zeitaufwendige Anpassung mit
Metallrohren entfällt.
Die Einrichtung der Anlage und wesentliche Veränderungen dür-
fen lt. der AVB Wasser V, § 12.2 nur durch das Wasserversorgungs-
unternehmen oder ein in ein InstaIlateurverzeichnis eines Was-
serversorgungsunternehmens eingetragenes Installationsunter-
nehmen erfolgen.
Funktion
Mit dem Multiblock Modul aus Messing kann der Wasserzufluss zur
Anlage unterbrochen werden.
Einbauvorbedingungen
Örtliche Installationsvorschriften, allgemeine Richtlinien und technische
Daten beachten. Der Einbauort muss frostsicher sein.
Der Einbau kann in waagerechte und senkrechte Rohrleitungen mit
Fliessrichtung nach oben oder unten erfolgen.
Für die Behandlung und Montage der Panzerschläuche müssen die
speziellen Montagehinweise beachtet werden, da sonst die Lebens-
dauer der Schläuche beeinträchtigt wird und im Schadensfall die Ge-
währleistung erlischt.
Einbau
Der Anschluss an das HydroModul-System bzw. an ein separates An-
schlussmodul wird wie folgt vorgenommen:
1. Den roten Sicherungsring bis zum Anschlag nach links drehen.
2. Die Klauen des Gerätes in die Aussparungen eindrücken und an-
schliessend das Gerät um 45° bis zum Anschlag im Uhrzeigersinn
drehen.
3. Den roten Sicherungsring mit beiden Händen bis zum Einrasten in
Richtung Gerät ziehen.
Das Gerät ist nun gegen unbeabsichtigtes Verdrehen gesichert.
