Nagrzewnica kanałowa DH-R

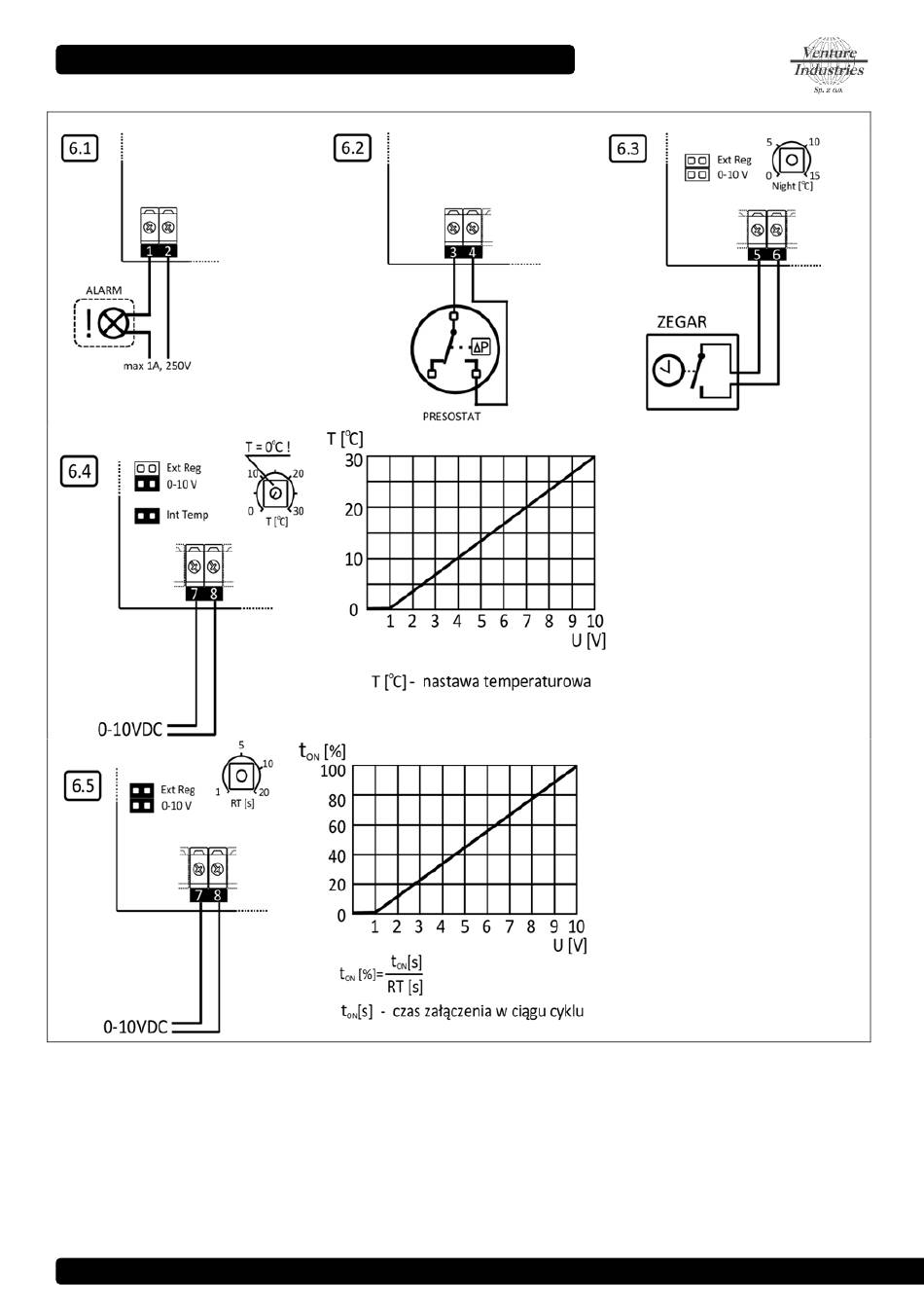

Rys. 6.1-5 Schematy podłączenia układu sterującego
OPIS SCHEMATÓW
6.1. Podłączenie wyjścia przekaźnikowego ALARMU - styk zwierny 1A/250V max
6.2. Podłączenie presostatu - wejście bezpotencjałowe
6.3. Podłączenie zegara sterującego nocną obniżką temp. - wejście bezpotencjałowe
6.4. Podłączenie zewnętrznego sygnału zadającego temperaturę - wejście sygnału analogowego 0-10VDC
6.5. Podłączenie zewnętrznego sygnału sterowania mocą - wejście sygnału analogowego 0-10VDC
