Nagrzewnica kanałowa DH-R

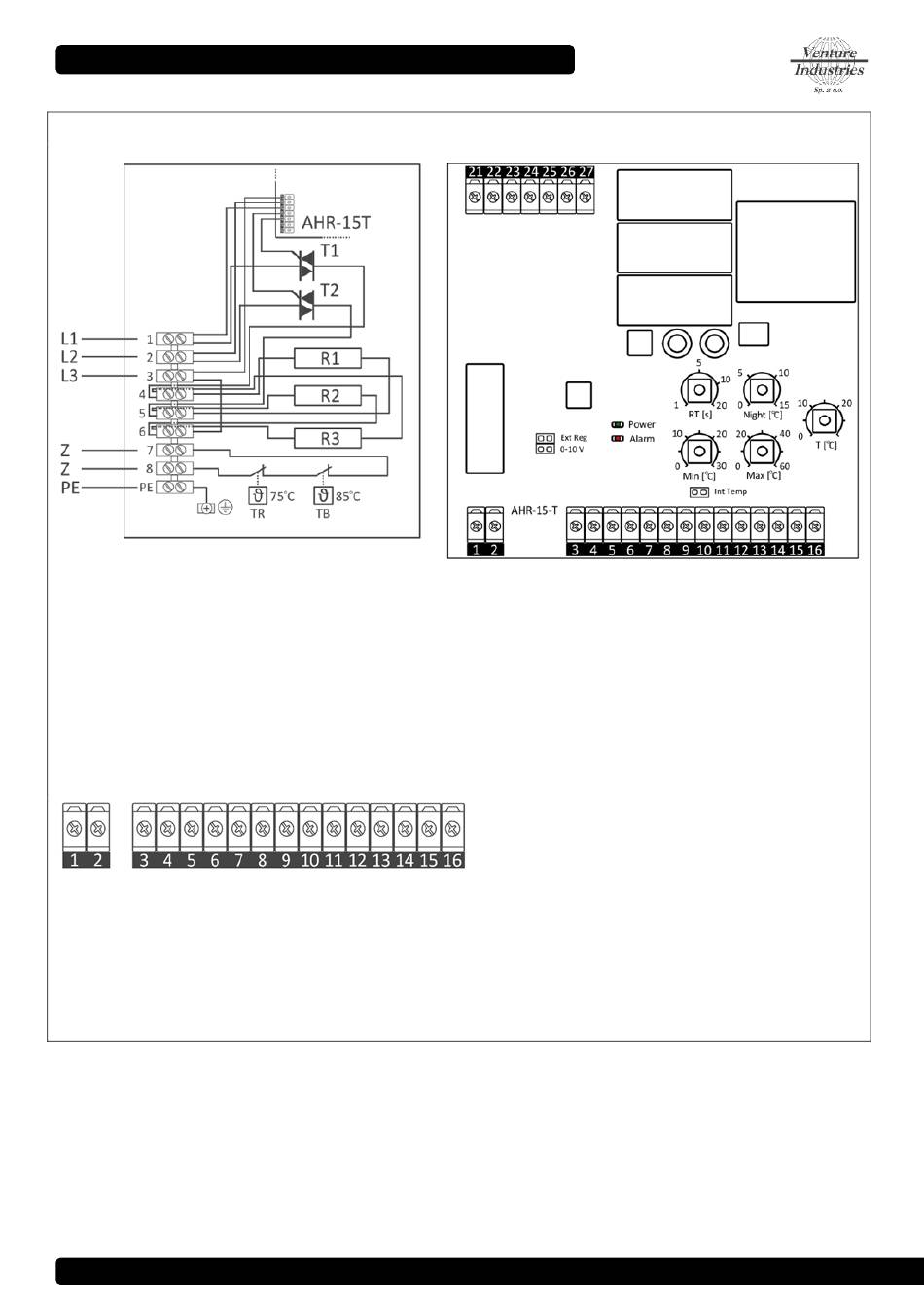

Rys. 5 Schemat podłączenia zasilania
5.1 DH-R - zasilanie:
OPIS WYPROWADZEŃ:
L1, L2, L3 – zasilanie trójfazowe nagrzewnicy
Z – zaciski zespołu ograniczników temperaturowych
PE – przewód ochronny
TR – ogranicznik automatyczny (samoczynny)
TB – ogranicznik z odblokowaniem ręcznym (niesamoczynny)
T1 – triaki
OPIS WYPROWADZEŃ:
1-2 WYJŚCIE ALARMOWE BEZPOT. NO, max. 1,0A, 250V.
3-4 WEJSCIE NC, ZEZWOLENIE DZIAŁANIA (PRESOSTAT)
5-6 WEJŚCIE NO, NOCNA OBNIŻKA TEMPERATURY
7-8 WEJŚCIE ANALOGOWEGO SYGNAŁU STERUJĄCEGO 0-10V
9-10 WEJŚCIE GŁÓWNEGO CZUJNIKA TEMPERATURY
11-12 WEJŚCIE ZADAJNIKA TEMPERATURY
13-14 WEJŚCIE CZUJNIKA TEMPERATURY MIN-MAX
15-16 WEJŚCIE CZUJNIKÓW TEMP. TRIAKÓW
WYPROWADZENIA 15-16 ORAZ 21..27 SĄ PODŁĄCZONE FABRYCZNIE I NIE NALEŻY ICH ZMIENIAĆ
3.3 Wytyczne sterowania

W nagrzewnicach DH-R zainstalowany jest wewnętrzny układ sterujący pracą nagrzewnicy AHR-15T.

Do prawidłowej pracy wymaga on odpowiedniego podłączenia zewnętrznych akcesoriów (np. czujnika temperatury), nie będących w
zestawie z urządzeniem.

Automatyka sterująca współpracuje z czujnikami typu NTC (15÷10kΩ/0÷30
o
(0÷5kΩ/0÷30 C).

Mikroprocesor steruje załączeniem 2 triaków w cyklu czasowym zmieniając czas załączenia grzałek nagrzewnicy w taki sposób, by
utrzymać zadaną wartość temperatury. Długość cyklu jest nastawiana potencjometrem RT [s] w zakresie 1÷20 s (wg skali logarytmicznej).
W zależności od wielkości sygnału uchybu (różnicy pomiędzy wartością zadaną temperatury a wartością mierzoną) zmienia się czas
6 tel. (22) 751 95 50
5.2 AHR-15T - układ sterowania:
OPIS POTENCJOMETRÓW:
RT [s] - regulacja długości cyklu sterowania
o
Night [ C] - nastawa nocnej obniżki temperatury
o
T [ C] - nastawa wewnętrzna temp. zadanej
o
Min [ C] - nastawa minimalnej temp.
o
Max [ C] - nastawa maksymalnej. temp.
Uwaga! Nastawy Min i Max są brane pod uwagę jedynie po podłączeniu
czujnika limitu temp. pod zaciski 13-14, czujnik wykrywany jest
automatycznie.
FUNKCJE ZWOREK:
Int Temp - aktywny wewnętrzny nastawnik T [
0-10 V - aktywne wejście sygnału analogowego 0-10V DC
Ext Reg - sterowanie przez zewnętrzny regulator (0-10V)
o
C) i potencjometrycznymi zadajnikami temperatury
