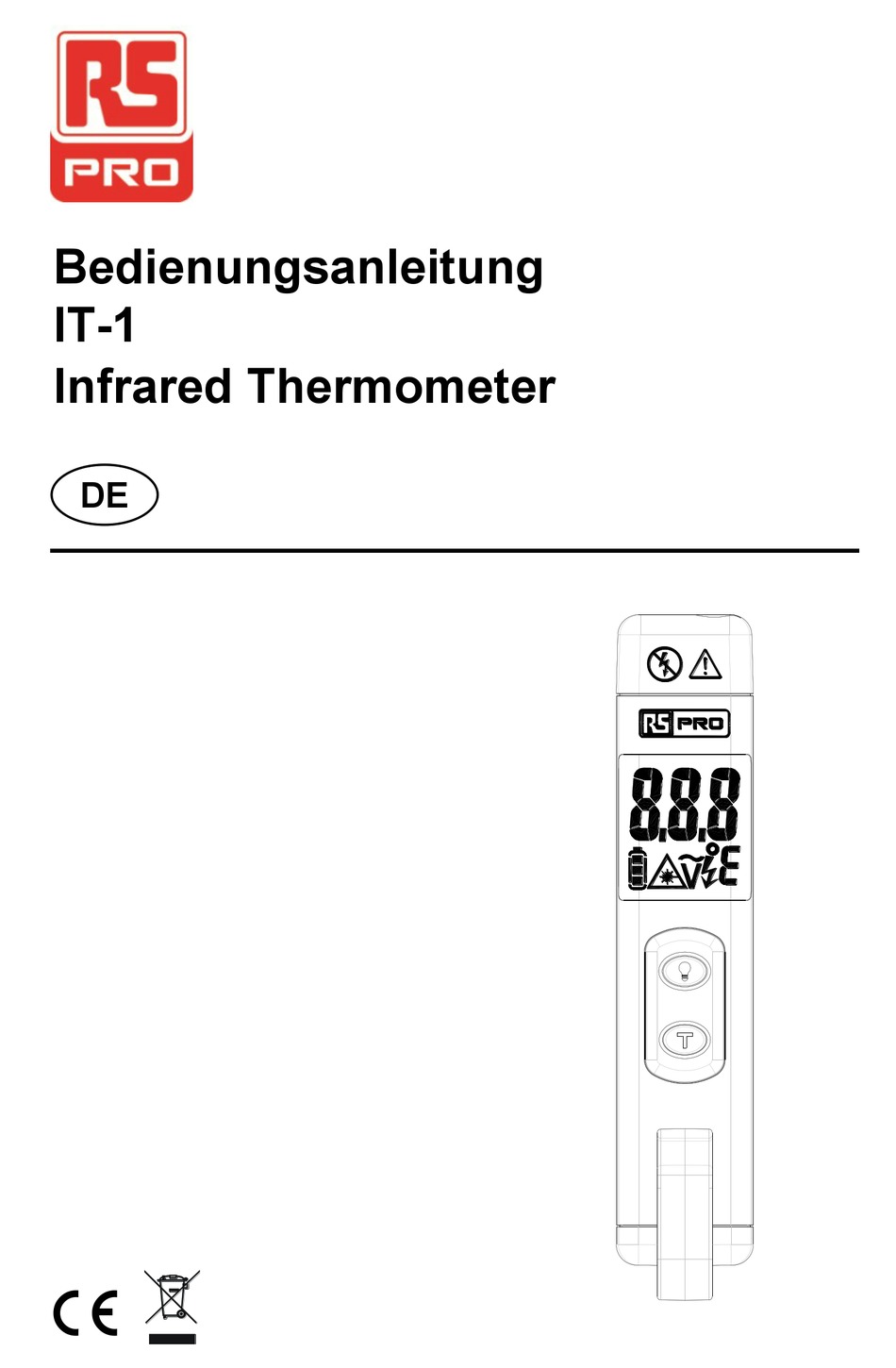

- Seite 1 Bedienungsanleitung IT-1 Infrared Thermometer ...
- Seite 2 IT-1 Infrarot-Thermometer Deutsch ABSCHNITT 1 – SICHERHEITSHINWEISE Sicherheitshinweise Die Bedienungsanleitung muss verstanden und sorgfältig befolgt werden. Prüfgerät ausschließlich zu den in diesem Handbuch genannten Zwecken einsetzen, da andernfalls der Schutz durch das Prüfgerät beeinträchtigt werden kann. Um sicheren Betrieb und Funktion für den Prüfer zu gewährleisten, die folgenden Anweisungen einhalten.
-
Seite 3: Ce-Zertifizierung
IT-1 Infrarot-Thermometer Deutsch Symbole auf dem Gerät und der Bedienungsanleitung Batterie Siehe Anleitungskarte Nicht direkt auf oder um SPANNUNGSFÜHRENDE Leiter aufbringen Wechselstrommessung Entspricht den Richtlinien der Europäischen Union Entsorgung nur unter Einhaltung der geltenden Bestimmungen. Laserlicht, nicht in den Strahl schauen... -

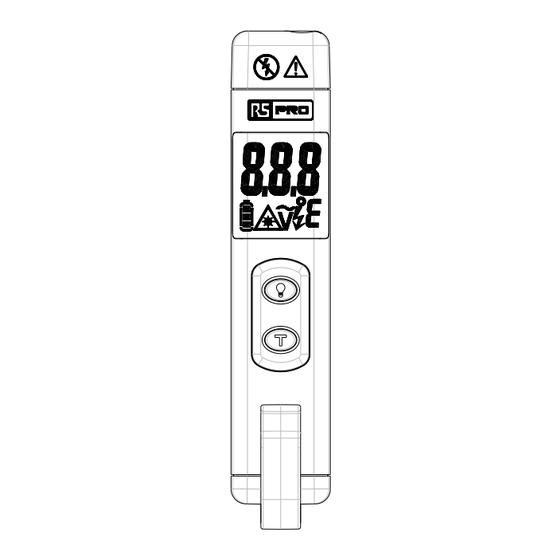

Seite 4: Beschreibung Des Prüfgeräts
IT-1 Infrarot-Thermometer Deutsch Beschreibung des Prüfgeräts Torch Leuchte Laser Laser Torch Key Taschenlampentaste Test Key Prüftaste Battery Indicator ℃ / ℉ Batterieanzeige Laser Indicator Laseranzeige NCV Indicator NCV-Anzeige Battery Batteriefachabdeckung Cover Bedienungsanleitung Ein-/Ausschalter press Drücken auf Die Taste drücken, bis die Anzeige aktiviert ist. -
Seite 5: Temperaturmessung
IT-1 Infrarot-Thermometer Deutsch Temperaturmessung In eingeschaltetem Zustand die Taste drücken, woraufhin das Prüfgerät die Temperatur des gemessenen Ziels anzeigt. Dann die Taste loslassen, woraufhin die LCD-Anzeige den Messwert 10 Sekunden lang anzeigt. p r e s s r e l e a s e Drücken auf... -
Seite 6: Hinweise Zur Durchführung Von Temperaturmessungen
IT-1 Infrarot-Thermometer Deutsch °C/°F Auswahl Die Taste und die Taste 2 Sekunden lang gleichzeitig drücken, um das Temperaturprüfgerät zwischen oC und oF umzuschalten Hinweise zur Durchführung von Temperaturmessungen Um genaue Temperaturmessungen zu erhalten, ermöglichen, dass sich das Prüfgerät 30 Minuten lang an die Umgebungstemperatur anpassen kann. - Seite 7 IT-1 Infrarot-Thermometer Deutsch Um Wärmewirkungen zu verhindern, die Störungen der Messgenauigkeit zur Folge haben können: Die Finger nicht für längere Zeit in das Gehäuse stecken • Nicht die Linie „B“ überqueren: Das Prüfgerät kann nicht durch durchsichtige Materialien wie Glas hindurch messen.
- Seite 8 IT-1 Infrarot-Thermometer Deutsch 50mm@400mm 100mm@800mm 30mm@240mm 1.2 @ 9.6 ” ” 2 @ 16 ” ” 4 @ 32 ” ” 1. Der Messbereich darf nicht größer als der Zielbereich sein, andernfalls wird der Messwert unkorrekt. 2. Der Mindestmessbereich beträgt 3,75 cm (1,5”) im Durchmesser.
- Seite 9 IT-1 Infrarot-Thermometer Deutsch Emissionsfaktor DiemeistenorganischenMaterialienundlackiertenOberflächenweiseneinen Emissionsfaktor von 0,95 auf (im Prüfgerät voreingestellt). Messungen von glänzenden oderpoliertenMetalloberflächenführenzuungenauenMessungen.ZumAusgleichen diezumessendeOberflächemitAbdeckbandoderschwarzemmattemLackabdecken. Genügend Zeit lassen, damit das Band dieselbe Temperatur wie das darunterliegende Materialerreichenkann.DieTemperaturdesBandesoderderlackierteOberfläche messen. high voltage insulated -Leuchte high voltage Bei eingeschaltetem Prüfgerät die Taste drücken, um die Taschenlampe ein- und...
-
Seite 10: Wartung
IT-1 Infrarot-Thermometer Deutsch Sicherheitshinweise Die Funktion VoltSense sollte nur zum Prüfen von isoliertem Draht verwendet werden. Beim Prüfen von Hochspannungsdraht sollte ein Abstand von 20 mm eingehalten werden, andernfalls besteht ein Gefahrenpotenzial. Isolierte Leitung insulated wire high voltage Hochspannung Wartung Dieses Prüfgerät nicht selbst reparieren. - Seite 11 IT-1 Infrarot-Thermometer Deutsch Reinigung Gehäuse regelmäßig mit einem trockenen Tuch und einem milden Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden. Prüfgerät nicht in Wasser eintauchen. Die Linse regelmäßig mit einem Baumwolltupfer abwischen, und abreiben mit Alkohol. Keine Scheuer- oder Lösungsmittel verwenden.
-
Seite 12: Technische Daten
IT-1 Infrarot-Thermometer Deutsch Technische Daten Temperatur -30 °C ~ 500 °C (-22 °F ~ 932 °F) -30 °C ~ 0 °C (-22 °F ~ 32 °F): ± 3 °C (± 6 °F) 1 °C ~ 10 °C (34 °F ~ 50 °F): ± 1,5 °C (± 4 °F) Genauigkeit bei 11 °C ~ 40 °C (52 °F ~ 104 °F): ±... - Seite 13 IT-1 Infrarot-Thermometer Deutsch Africa RS Components SA P.O. Box 12182, Vorna Valley, 1686 20 Indianapolis Street, Kyalami Business Park, Kyalami, Midrand, South Africa www.rs-components.com Asia RS Components Pte Ltd. 31 Tech Park Crescent Singapore 638040 www.rs-components.com China RS Components Ltd.
