4.2 ANSCHLÜSSE
Achtung: untenstehende Zahlen beziehen sich auf Bild A und Bild B, auf Seite 6
Symmetrischer XRL-Eingang b1 (11):
Dieser Eingang akzeptiert symmetrische Signale des rechten und linken Kanals von
Quellgeräten mit symmetrischem Ausgang. Bei Bridge-Mono muss nur der rechte
Kanal angeschlossen werden.

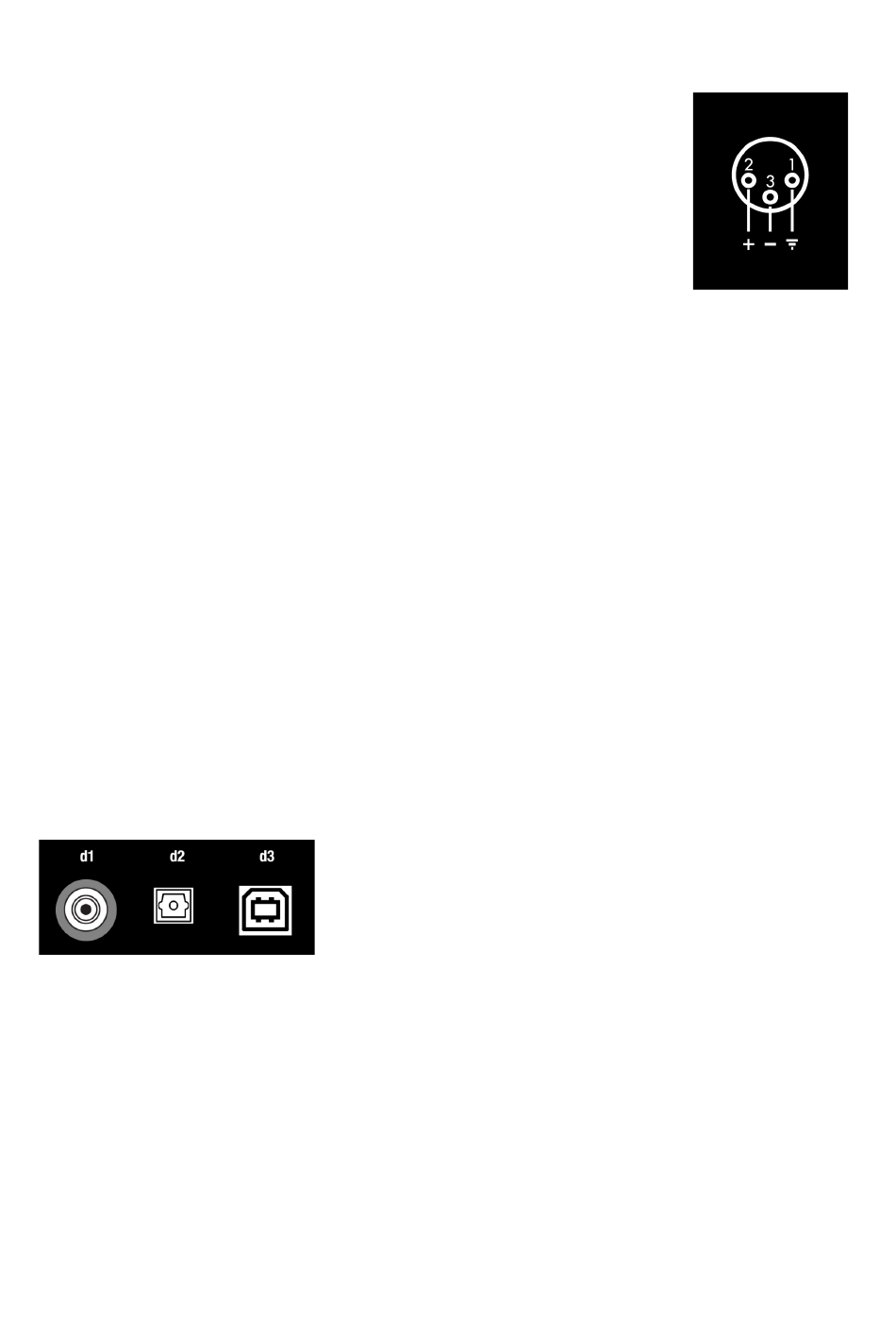

Die Pinbelegung dieser weiblichen XRL-Eingangsanschlüsse entspricht den AES-
Standards, insbesondere:
- Pin 1 abgeschirmt (Masse)
- Pin 2 nicht invertierender Eingang (rot oder +)
- Pin 3 invertierender Eingang (-)
Die Eingänge des rechten Kanals sind mit dem Buchstaben R gekennzeichnet. Die
Eingänge des linken Kanals sind mit dem Buchstaben L gekennzeichnet.
Single-Ended-Eingang A1-A4 (5):
Dieser Eingang akzeptiert Eingänge des rechten und des linken Kanals (single-ended) von Line-Level-
Quellgeräten. Bei Bridge-Mono muss nur der rechte Kanal angeschlossen werden.
Die Eingänge des rechten Kanals sind mit dem Buchstaben R oder der roten Farbe gekennzeichnet.
Die Eingänge des linken Kanals sind mit dem Buchstaben L oder der schwarzen Farbe gekennzeichnet.
Digitaleingänge (3) :( 1)
INPOL EAR wurde für HiDac MK2 entwickelt und Verbindungen zu HiDac MK2 funktionieren nur, wenn
die HiDac MK2-Karte installiert ist.
- d1) SPDIF (1):
Es ermöglicht den Anschluss eines Geräts über das digitale RCA-Audiokoaxialkabel.
- d2) Optisches SPDIF (Toslink) (1):
Siehe d1 oben;
- d3) USB-Typ „B" (1):
Dank der in INPOL EAR enthaltenen Platine "HiPort USB to I2S" kann über diesen USB die Verbindung zu
einem Computer hergestellt werden, der als digitale Quelle fungiert.
Hinweis (1): Die Verbindungen d1-d2-d3 sind nur für
INPOL EAR mit integriertem (optionalem) HiDac MK2
aktiv.
