Pathos Acoustics InPoL Ear Bedienungsanleitung Seite 10

Unausgeglichenes Pre-Out (4):
Es gibt dem rechten Kanal und dem linken Kanal einen Single-Ended-Ausgang für einen externen
Leistungsverstärker. Dieser Ausgang wird durch die Lautstärke gesteuert.
Ausgeglichenes Pre-Out (10):
Es gibt dem rechten und dem linken Kanal einen symmetrischen XLR-Ausgang für einen externen
Leistungsverstärker. Dieser Ausgang wird durch die Lautstärke gesteuert.

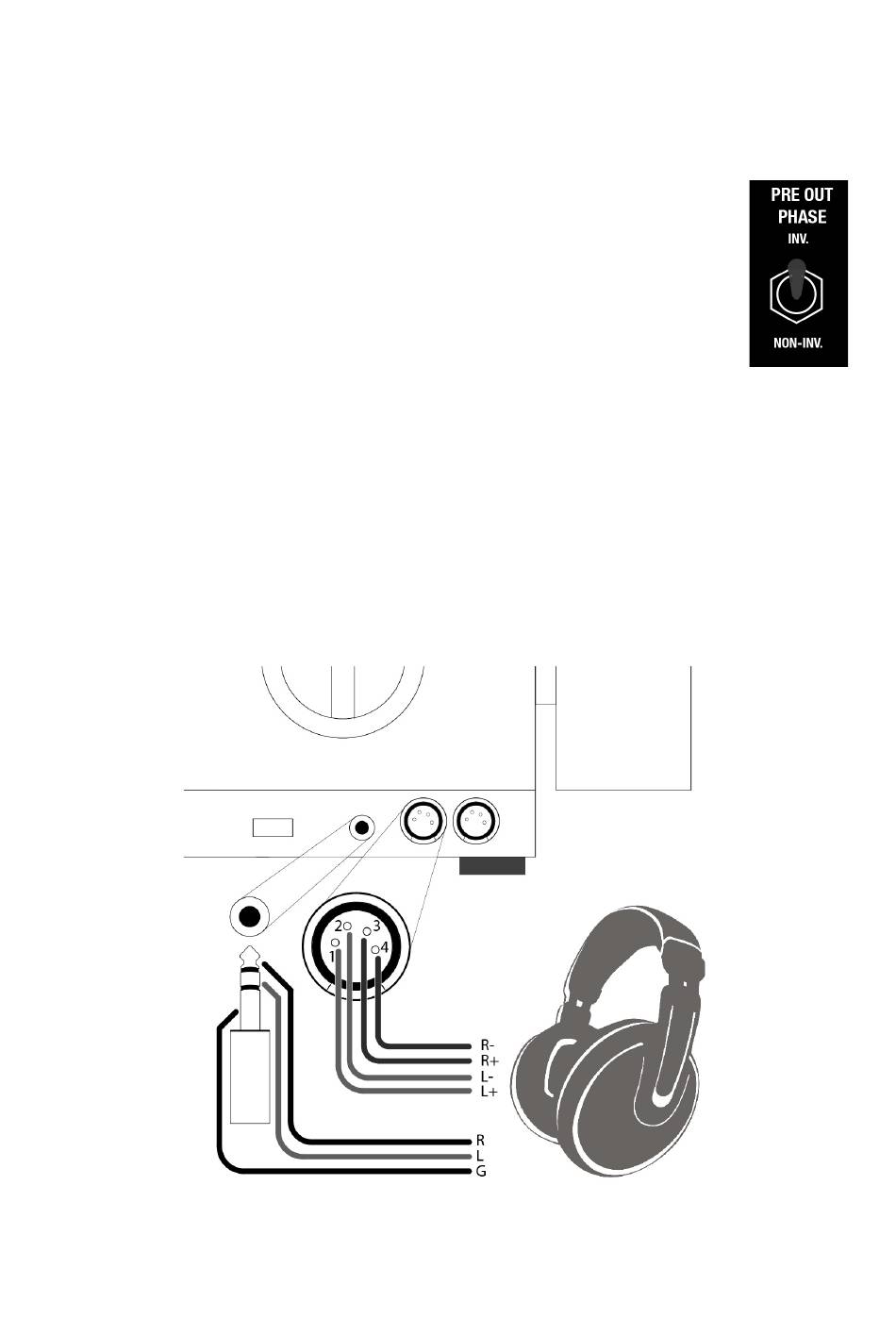

Pre-Out-Phase (9):
Mit diesem Schalter haben Sie die Möglichkeit, die Phase der Pre-Ausgänge gegenüber der
Kopfhörer-Ausgangsphase zu invertieren.
Wenn der Schalter auf „INV" gestellt ist, befindet sich der Vorausgang invertierend über dem
Kopfhörerausgang, der sich im „invertierenden Phasenmodus" befindet.
Wenn der Schalter auf „NON INV" gestellt ist, ist der Vorausgang nicht invertierend über
dem Kopfhörerausgang im „Phasenmodus" eingerichtet.
Kopfhörer anschließen
Inpol EAR wird mit 3x Anschlüssen für Kopfhörer, einer Buchse TSR 6,3 mm (1/4 ") und zwei 4-poligen
XLR-Anschlüssen für symmetrische Kopfhörer geliefert.
Single-Ended-Kopfhörerausgang (18):
Es ist möglich, einen mit einem TSR 6,3mm o gelieferten Kopfhörer anzuschließen!" Klinkenstecker an
Inpol EAR.
Symmetrischer Kopfhörerausgang (19):
In jede dieser Klinkenbuchsen können Sie einen 4-poligen XLR-Kopfhörer einstecken.
Vorsicht! An diese Klinkenbuchse kann kein Kopfhörer über 6,3 mm angeschlossen werden!" TSR-
Klinkenadapter oder ähnliches, da dies ein symmetrischer Ausgang ist. Es ist nicht erlaubt, einen Ausgang
kurzzuschließen.
