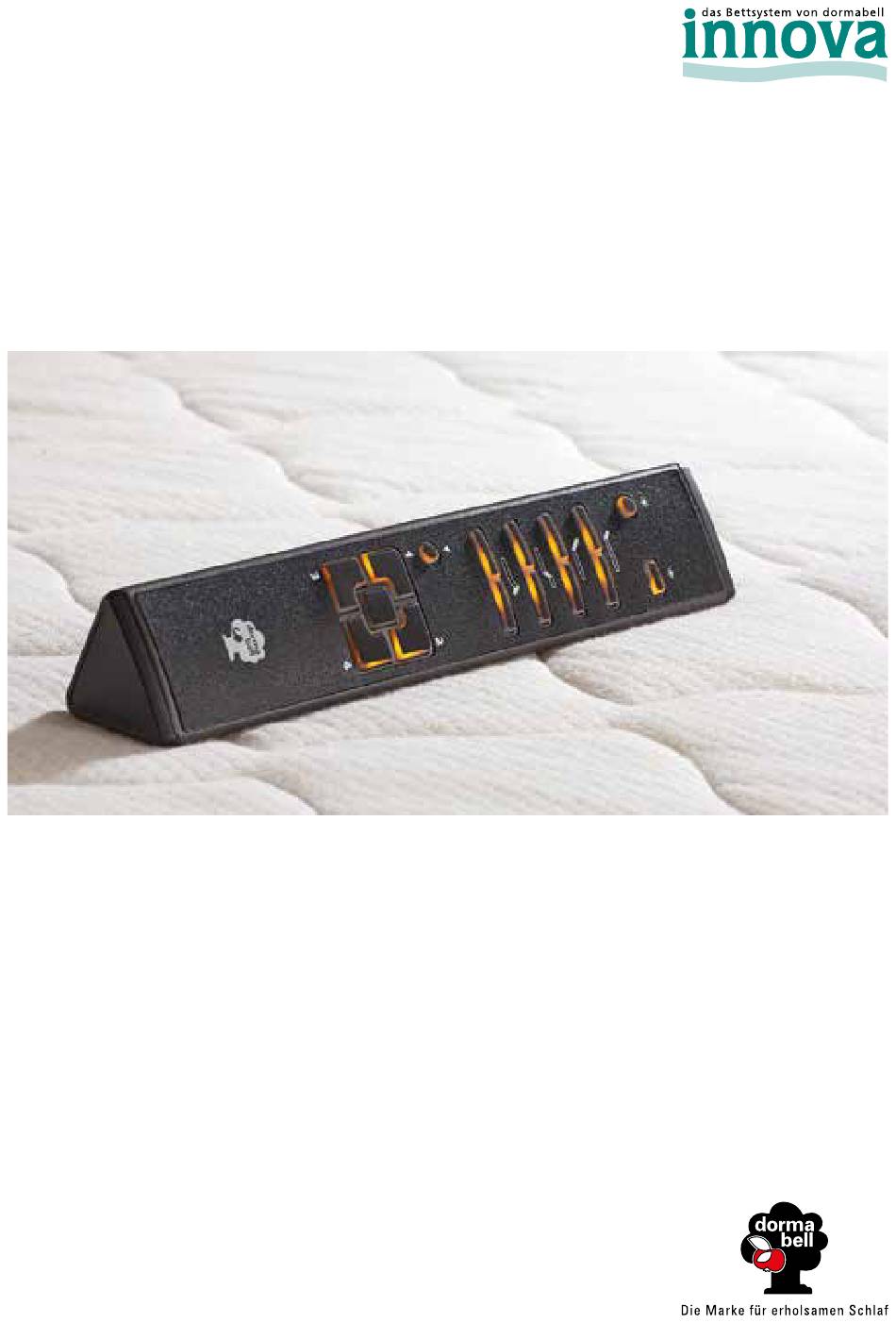

Innova free elec plus Bedienungsanleitung
Vorbemerkung:
Bei unsachgemäßem Gebrauch übernehmen wir keine Verantwortung
oder Haftung. Die gängigen Unfallverhütungsvorschriften zur Bedienung
elektrischer Geräte sind zu beachten.
Bedienungsanleitung
free elec® plus
1. Hinweise zur Verwendung
2. Systemkomponenten
3. Inbetriebnahme
3.1. Parallelmodus (optional)
4. Bedienung
5. Fehlerbehebung
6. Technische Daten
7. Hinweise zur Entsorgung
8. Zertifikat
Inhaltsverzeichnis
Verwandte Anleitungen für Innova free elec plus
Inhaltszusammenfassung für Innova free elec plus
- Seite 1 Bedienungsanleitung free elec® plus 1. Hinweise zur Verwendung 2. Systemkomponenten 3. Inbetriebnahme 3.1. Parallelmodus (optional) 4. Bedienung 5. Fehlerbehebung 6. Technische Daten 7. Hinweise zur Entsorgung 8. Zertifikat Vorbemerkung: Bei unsachgemäßem Gebrauch übernehmen wir keine Verantwortung oder Haftung. Die gängigen Unfallverhütungsvorschriften zur Bedienung elektrischer Geräte sind zu beachten.
-
Seite 2: Bestimmungsgemäße Verwendung
1. Hinweise zur Verwendung 1.1. Bestimmungsgemäße Verwendung Im hochgestellten Zustand nicht auf den Rahmen steigen. Betätigen Sie die manuell verstellbaren Teile nur an den dafür Bei dem Produkt handelt es sich um eine Unterfederung. Das Produkt ist ausschließlich vorgesehenen Griffschlaufen. als Unterfederung zu verwenden. Es dient also als Einlage im Bett zur Unterstützung der Matratze. Bei unsachgemäßem Gebrauch und für Schäden aus eigenmächtigen Instand- Keine Bedienung durch Kinder sowie Personen mit verringerten setzungen und Veränderungen übernehmen wir keine Verantwortung oder Haftung. physischen, sensorischen oder mentalen Fähigkeiten. Öffnen Sie nie das Gehäuse der Steuerung, des Netzteils oder der Motoren, da sonst der Garantieanspruch erlischt. Die gängigen Unfallvorschriften sind zu beachten. Die Motoren der verstellbaren Unterfederung sind nicht für den Dauerbetrieb ausgelegt. Die Unterfederung ist vor Feuchtigkeit zu schützen und eignet sich nur für den Betrieb in trockenen Räumen. 1.2. Sicherheitshinweise Elektrische Leitungen sind so zu verlegen, dass ein Stolpern über die verlegten Kabel nicht möglich ist. Greifen Sie nicht in den Verstellmechanismus. Temperaturen von mehr als 40 °C sind zu vermeiden. -
Seite 3: Systemkomponenten
2. Systemkomponenten Handsender: Netzteil: B: Bettunterleuchtung An/Aus A: Taschenlampe An/Aus C-D: Kopfteil Auf/Ab K: Modus-Wahl-Schalter Parallel-/Einzelmodus E-F: Rückenteil Auf/Ab Zum free elec® plus Stecker Zur Steuerung U: Batteriefach für 2 Stück G-H: Oberschenkelbereich Auf/Ab 9V-Block-Batterien I-J: Fußteil Auf/Ab T: Funktionstaste (Zusätzliche Funktion bei M4) L: Alles Ab O: Memory-Position 2 M: Memory-Position 1 free elec® plus Stecker: Q: Speichern N: Memory-Position 3 P: Memory-Position 4 Netzabschaltung... - Seite 4 3.1. Parallelmodus (optional) Im Parallelmodus können zwei Unterfederungen mit EINEM Handsender betrieben wer- den. Zum besseren Verständnis wird nachfolgend zwischen Unterfederung 1, Unterfede- rung 2, Handsender 1 und Handsender 2 unterschieden. 3. Handsender 2 mit Unter- Betätigen Sie 2 Mal die Funktionstaste (T) am Netzteil federung 2 verbinden von Unterfederung 2. Die Bettunterleuchtung (S) an der Steuerung geht an. Unterfederung 1 Unterfederung 2 Halten Sie nun die beiden gezeigten Bewegungstasten (C+D) an Handsender 2 gleichzeitig gedrückt, solange Handsender 1 Handsender 2 bis die Bettunterleuchtung (S) wieder erlischt. Fahren Sie beide Unterfederungen in die „Null-Stellung“. Drücken Sie dazu auf den je- weiligen Handsendern die „Alles Ab“-Taste (L) bis die Lampe der Bettunterleuchtung (S) zweimal kurz blinkt. Führen Sie danach an beiden Unterfederungen einen RESET durch, Betätigen Sie 2 Mal die Funktionstaste (T) am Netzteil 4. Handsender 2 mit Unter- (siehe S.11) und gehen anschließend wie folgt vor: von Unterfederung 1. Die Bettunterleuchtung (S) an federung 1 verbinden der Steuerung geht an. 1. Handsender 1 mit Unter- Betätigen Sie 2 Mal die Funktionstaste (T) am Netzteil federung 1 verbinden...
-
Seite 5: Bedienung
4. Bedienung Abspeichern von Memory-Positionen: Hinweis: Taschenlampe An/Aus Bettunterleuchtung An/Aus Zum Abspeichern der Memory-Positionen an zwei Unterfederungen muss der Modus-Wahl-Schalter (K) im Parallelmodus sein. Kopfteil Auf/Ab Rückenteil Auf/Ab Einzel-Bewegungstasten Oberschenkelbereich Auf/Ab 1. Bringen Sie die Unterfederung Fußteil Auf/Ab zunächst in die Ausgangsstellung (alles (Zusätzliche Funktion bei M4) unten). Alles Ab Speichern Memory-Tasten (4 Stück) 2. Stellen Sie die gewünschte Position ein. Benutzen Sie dafür die Einzel-Bewe- gungstasten. Anmerkungen: 3. Betätigen Sie die Speichern-Taste • Die Taschenlampe erlischt 15 Sekunden nach Betätigung der Taste automatisch. 3 Mal kurz hintereinander (die Taste wird •... - Seite 6 5. Fehlerbehebung Handsender ist ohne Funktion oder Tastenbeleuchtung flackert/ist komplett aus und Parallelmodus funktioniert nicht bzw. nicht fehlerfrei Taschenlampe funktioniert ebenfalls nicht mehr Ursache Abhilfe Ursache Abhilfe Batterien des Handsenders Wechseln Sie die Batterien Der Modus-Wahl-Schalter Schieben Sie den Modus- sind leer (die Tasten wer- (3 x AAA) am Handsender (K) am Handsender ist in Wahl-Schalter (K) in die...
-
Seite 7: Technische Daten
6. Technische Daten Notabsenkung funktioniert nicht • Eingangsspannung free elec® & free elec® plus: 230 V, 50-60 Hz, max. 2,0 A • Aussetzbetrieb: 2 min. / 18 min. Ursache Abhilfe • Anzahl Motoren: 2 - 4 Die Notabsenkungsbatte- Tauschen Sie die Notab- • Bauart der Motoren Version Mot2-Mot4: wartungsfreie 29V DC Motoren rien sind leer oder nicht senkungsbatterien ( 2 x richtig angeschlossen. 9-Volt-Block) aus oder • Standby-Leistung free elec® plus: 0,0 W stellen Sie sicher, dass • Schutzart des Antriebsystems: IP 20 diese richtig angeschlossen sind (U). • Raumtemperatur: 0 °C bis +40 °C • Stromversorgung Handsender: 3 Batterien 1,5 V AAA Alkali-Mangan • Stromversorgung Notabsenkung: 9V Alkali-Mangan-Blockbatterie Motorrahmen ist ohne Funktion • Maximale Belastung Lattenrost inkl. Matratze: 150 kg Ursache Abhilfe Technische Änderungen, die der Verbesserung des Produktes dienen, behalten wir uns vor. free elec® plus Stecker ist free elec®... -
Seite 8: Zertifikat
8. Zertifikat Elektrogeräte, Batterien und Akkumulatoren dürfen nicht mit dem Hausmüll entsorgt werden. Alle Elektro- und Elektronikgeräte Ihres Produkts sowie die darin enthaltenen Batterien und EU-Konformitätserklärung Akkumulatoren sind entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte bzw. 2006/66/EG über Altbatterien und –akku m ulatoren mit dem folgen- für die elektronisch verstellbaren Unterfederungen der Reihe „Dormabell Innova“ in den Ausführungen den Symbol gekennzeichnet: M2; M2 Memory; M3; M3 Memory und M4 Memory. Rössle & Wanner GmbH Ulrichstraße 102 72116 Mössingen Deutschland erklärt hiermit in alleiniger Verantwortung für die Ausstellung dieser Konformitätserklärung, dass... -
Seite 9: Wichtige Information
Wichtige Information! • Diese Anleitung für den späteren Gebrauch aufbewahren. • Technische Änderungen behalten wir uns vor. Für Druckfehler und Irrtümer keine Haftung. Hergestellt von: Rössle & Wanner GmbH Ulrichstraße 102 72116 Mössingen Deutschland info@roewa.com...
