Vorbemerkung:
Bei unsachgemäßem Gebrauch übernehmen wir keine Verantwortung
oder Haftung. Die gängigen Unfallverhütungsvorschriften zur Bedienung
elektrischer Geräte sind zu beachten.
Bedienungsanleitung
free elec® plus
1. Systemkomponenten
2. Inbetriebnahme
2.1. Parallelmodus (optional)
3. Bedienung
4. Fehlerbehebung
Werbung
Inhaltszusammenfassung für Innova free elec plus

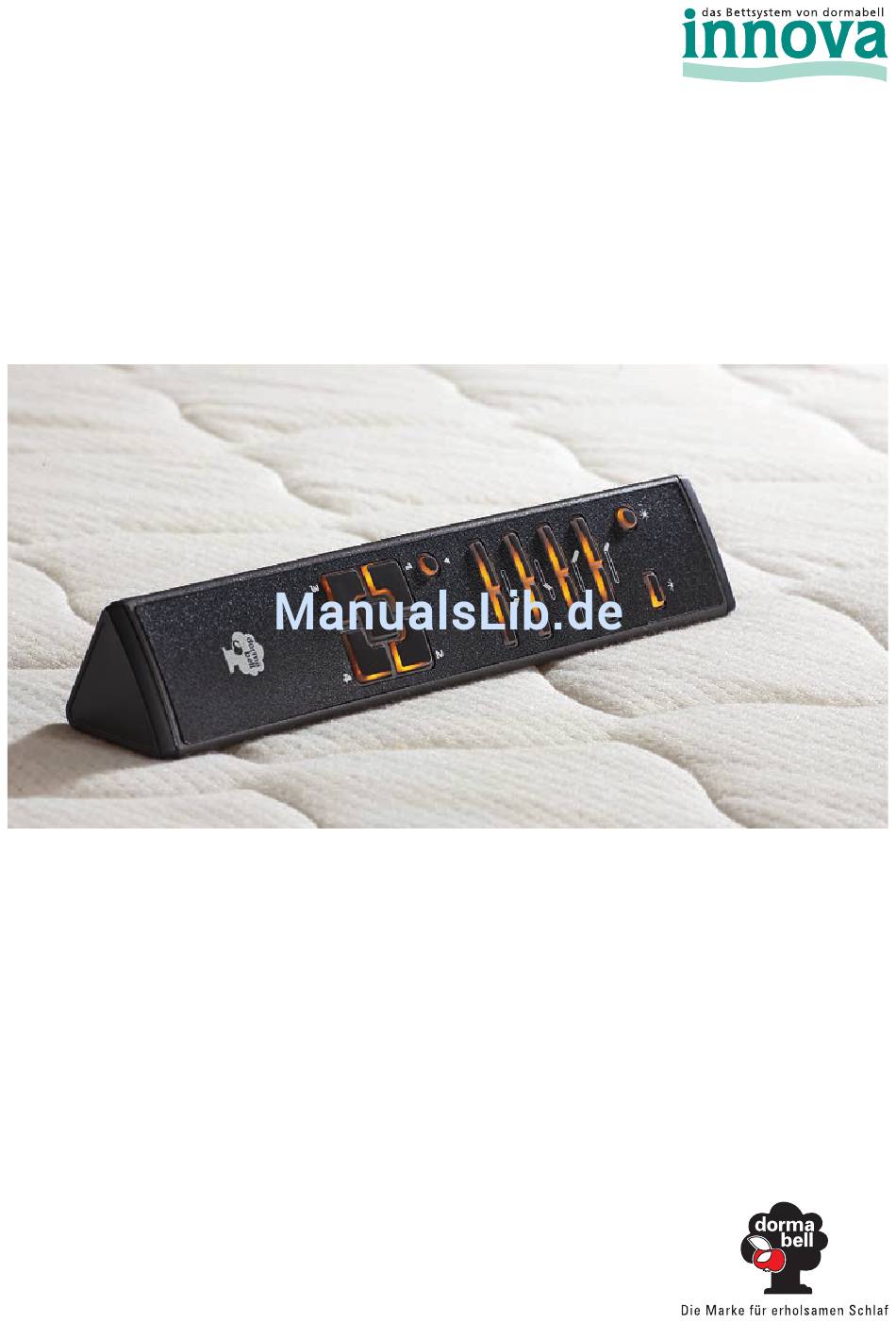

- Seite 1 Bedienungsanleitung free elec® plus 1. Systemkomponenten 2. Inbetriebnahme 2.1. Parallelmodus (optional) 3. Bedienung 4. Fehlerbehebung Vorbemerkung: Bei unsachgemäßem Gebrauch übernehmen wir keine Verantwortung oder Haftung. Die gängigen Unfallverhütungsvorschriften zur Bedienung elektrischer Geräte sind zu beachten.
-
Seite 2: Systemkomponenten
1. Systemkomponenten Handsender: Netzteil: A: Taschenlampe An/Aus B: Bettunterleuchtung An/Aus C-D: Kopfteil Auf/Ab K: Modus-Wahl-Schalter Parallel-/Einzelmodus E-F: Rückenteil Auf/Ab Zum free elec® plus Stecker U: Batteriefach für 2 Stück Zur Steuerung G-H: Oberschenkelbereich Auf/Ab 9V-Block-Batterien I-J: Fußteil Auf/Ab T: Funktionstaste (Zusätzliche Funktion bei M4) L: Alles Ab M: Memory-Position 1 O: Memory-Position 2 free elec® plus Stecker: Q: Speichern N: Memory-Position 3 P: Memory-Position 4... - Seite 3 2.1. Parallelmodus (optional) Im Parallelmodus können zwei Unterfederungen mit EINEM Handsender betrieben wer- 3. Handsender 2 mit Unter- Betätigen Sie 2 Mal die Funktionstaste (T) am Netzteil den. Zum besseren Verständnis wird nachfolgend zwischen Unterfederung 1, Unterfede- federung 2 verbinden von Unterfederung 2. Die Bettunterleuchtung an der rung 2, Handsender 1 und Handsender 2 unterschieden. Steuerung geht an. Unterfederung 1 Unterfederung 2 Halten Sie nun die beiden gezeigten Bewegungstasten (C+D) an Handsender 2 gleichzeitig gedrückt, solange bis die Bettunterleuchtung wieder erlischt. Handsender 1 Handsender 2 Betätigen Sie 2 Mal die Funktionstaste (T) am Netzteil 4. Handsender 2 mit Unter- von Unterfederung 1. Die Bettunterleuchtung an der federung 1 verbinden Steuerung geht an. 1. Handsender 1 mit Unter- Betätigen Sie 2 Mal die Funktionstaste (T) am Netzteil federung 1 verbinden von Unterfederung 1. Die Bettunterleuchtung an der Steuerung geht an. Halten Sie nun die beiden gezeigten Bewegungstasten (E+F) am Handsender 2 gleichzeitig gedrückt, solange bis die Bettunterleuchtung wieder erlischt.
-
Seite 4: Bedienung
3. Bedienung Abspeichern von Memory-Positionen: Hinweis: Bettunterleuchtung An/Aus Taschenlampe An/Aus Zum Abspeichern der Memory-Positionen an zwei Unterfederungen muss der Modus- Wahl-Schalter (K) im Parallelmodus sein. Kopfteil Auf/Ab Rückenteil Auf/Ab Einzel-Bewegungstasten Oberschenkelbereich Auf/Ab 1. Bringen Sie die Unterfederung Fußteil Auf/Ab zunächst in die Ausgangsstellung (alles (Zusätzliche Funktion bei M4) unten). Alles Ab Speichern Memory-Tasten (4 Stück) 2. Stellen Sie die gewünschte Position ein. Benutzen Sie dafür die Einzel-Bewe- gungstasten. Anmerkungen: 3. Betätigen Sie die Speichern-Taste • Die Taschenlampe erlischt 15 Sekunden nach Betätigung der Taste automatisch. 3 Mal kurz hintereinander (die Taste wird • Die Bettunterleuchtung erlischt nach 30 Minuten automatisch. Beleuchtet). Notabsenkung (Absenkung der Unterfede- Parallelbetrieb (optional): rung ohne Netzstrom bzw. Handsender): z.B.: 4. Drücken Sie nun die zu belegende... -
Seite 5: Fehlerbehebung
4. Fehlerbehebung Handsender ist ohne Funktion Parallelmodus funktioniert nicht bzw. nicht fehlerfrei Ursache Abhilfe Ursache Abhilfe Batterien des Handsenders Wechseln Sie die Batterien Der Modus-Wahl-Schalter Schieben Sie den Modus- sind leer (die Tasten wer- am Handsender. Verwen- (K) am Handsender ist in Wahl-Schalter (K) in die den beim Betätigen nicht den Sie zum Öffnen des der falschen Position gezeigte Position (Parallel- beleuchtet). Deckels einen Kreuzschlitz- modus). schraubenzieher. Einlernvorgang wurde Löschen Sie die Program- Batterien des Handsenders Stellen Sie sicher, dass die nicht korrekt abgeschlos-... - Seite 6 Notabsenkung funktioniert nicht Ursache Abhilfe Die Notabsenkungsbatte- Tauschen Sie die Notab- rien sind leer oder nicht senkungsbatterien aus richtig angeschlossen. oder stellen Sie sicher, dass diese richtig angeschlossen sind. Motorrahmen ist ohne Funktion Ursache Abhilfe free elec® plus Stecker ist free elec® plus Stecker nicht eingesteckt. einstecken. Steckdose ist ohne Strom. Steckdose einschalten oder Sicherung prüfen.
