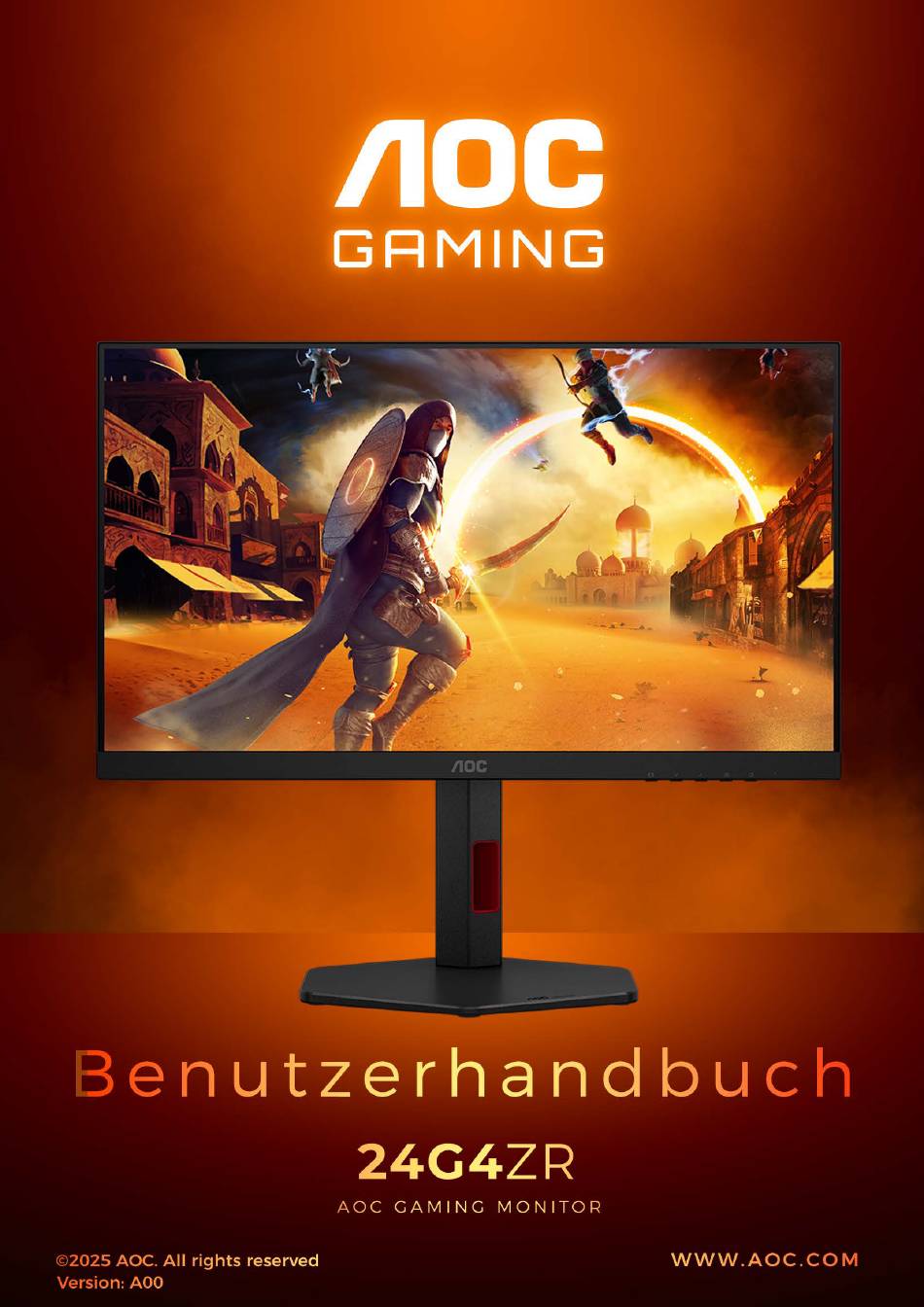

AOC 24G4ZR Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AOC 24G4ZR
Inhaltszusammenfassung für AOC 24G4ZR
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Nationale Vorschriften ............................... 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Montage von Ständer und Basis ..........................7 Einstellen des Betrachtungswinkels .......................... 8 Anschluss des Monitors ............................9 Wandmontage ................................. -
Seite 3: Sicherheit
Sicherheit Nationale Vorschriften Die folgenden Unterabschnitte erläutern die in diesem Dokument verwendeten nationalen Vorschriften. Hinweise, Vorsichtsmaßnahmen und Warnhinweise Im gesamten Handbuch können Textblöcke durch ein Symbol gekennzeichnet sein und fett oder kursiv gedruckt erscheinen. Diese Textblöcke enthalten Hinweise, Vorsichtsmaßnahmen und Warnhinweise und werden wie folgt verwendet: HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihr Computersystem besser zu nutzen. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor darf nur mit der auf dem Typenschild angegebenen Stromquelle betrieben werden. Wenn Sie nicht sicher sind, welche Art von Stromversorgung in Ihrem Haus vorhanden ist, wenden Sie sich an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen Schutzkontaktstecker ausgestattet, einem Stecker mit einem dritten (Schutz-) Kontakt. -
Seite 5: Installation
Installation Platzieren Sie den Monitor nicht auf einem instabilen Wagen, Ständer, Stativ, einer Halterung oder einem Tisch. Ein Herunterfallen des Monitors kann Personen verletzen und zu erheblichen Beschädigungen des Produkts führen. Verwenden Sie nur einen vom Hersteller empfohlenen oder mit diesem Produkt mitgelieferten Wagen, Ständer, Stativ, Halterung oder Tisch. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem leicht feuchten, weichen Tuch. Verwenden Sie zur Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte feucht und fast trocken sein; vermeiden Sie, dass Flüssigkeit ins Gehäuse gelangt. Bitte trennen Sie das Netzkabel vor der Reinigung vom Gerät. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch, Ton oder Rauch entwickelt, ziehen Sie SOFORT den Netzstecker und wenden Sie sich an ein Service-Center. Stellen Sie sicher, dass die Belüftungsöffnungen nicht durch Tisch oder Vorhänge blockiert sind. Setzen Sie den LCD-Monitor während des Betriebs keinen starken Vibrationen oder heftigen Stößen aus. Vermeiden Sie Stöße oder das Fallenlassen des Monitors während des Betriebs oder Transports. -
Seite 8: Einrichtung
Einrichtung Lieferumfang Quick Start Guide Warranty Card Stand Base Power Cable HDMI Cable DisplayPort Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte erkundigen Sie sich bei Ihrem örtlichen Händler oder der AOC-Niederlassung zur Bestätigung. -
Seite 9: Montage Von Ständer Und Basis
Montage von Ständer und Basis Bitte montieren oder entfernen Sie die Basis gemäß den nachstehenden Schritten. Montage: Demontage: HINWEIS: Das Design des Displays kann von der Abbildung abweichen. -
Seite 10: Einstellen Des Betrachtungswinkels
Einstellen des Betrachtungswinkels Für das beste Seherlebnis empfiehlt es sich, sicherzustellen, dass das gesamte Gesicht auf dem Bildschirm sichtbar ist, und anschließend den Winkel des Monitors nach persönlicher Präferenz einzustellen. Halten Sie den Standfuß fest, um ein Umkippen des Monitors beim Verstellen des Winkels zu verhindern. Sie können den Monitor wie folgt einstellen: 130mm 90°... -
Seite 11: Anschluss Des Monitors
Anschluss des Monitors Kabelanschlüsse auf der Rückseite des Monitors und des Computers: 1. HDMI 1 2. HDMI 2 3. DisplayPort 4. Kopfhörer 5. Stromversorgung Mit PC verbinden 1. Schließen Sie das Netzkabel fest an der Rückseite des Displays an. 2. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab. 3. -
Seite 12: Wandmontage
M4-P0.7 L=10+X Dk=8.0 H=2.0 Hinweis: VESA-Befestigungsbohrungen sind nicht bei allen Modellen vorhanden. Bitte erkundigen Sie sich beim Händler oder der offiziellen Abteilung von AOC. Wenden Sie sich stets an den Hersteller bei der Wandmontage. 0° 90° -5° * Das Displaydesign kann von der Abbildung abweichen. -
Seite 13: Adaptive-Sync-Funktion
Adaptive-Sync-Funktion 1. Die Adaptive-Sync-Funktion ist mit DisplayPort und HDMI kompatibel. 2. Kompatible Grafikkarten: Die empfohlene Liste finden Sie unten; weitere Informationen unter www.AMD.com. Grafikkarten • Radeon™ RX Vega-Serie • Radeon™ RX 500-Serie • Radeon™ RX 400-Serie • Radeon™ R9/R7 300-Serie (außer R9 370/X, R7 370/X, R7 265) •... -
Seite 14: Hdr
Es ist kompatibel mit Eingangssignalen im HDR10-Format. Das Display kann die HDR-Funktion automatisch aktivieren, wenn der Player und der Inhalt kompatibel sind. Bitte wenden Sie sich zur Information über die Kompatibilität Ihres Geräts und der Inhalte an den Gerätehersteller sowie den Inhaltsanbieter. -
Seite 15: Einstellung
Einstellung Schnelltasten Quelle/Beenden Benutzertaste (Spielmodus) Drehpunkt Menü/Bestätigen Stromversorgung Menü/Bestätigen Drücken, um das OSD anzuzeigen oder die Auswahl zu bestätigen. Stromversorgung Drücken Sie die Einschalttaste, um den Monitor einzuschalten. Drehpunkt Wenn kein OSD angezeigt wird, drücken Sie die Drehpunkt-Taste, um den Drehpunkt ein- oder auszublenden. Benutzertaste (Spielmodus) Benutzereinstellung “... -
Seite 16: Osd-Einstellungen
OSD-Einstellungen Grundlegende und einfache Anleitung zu den Bedienungstasten. RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Gaming Mode Picture Shadow Control Settings Game Color Audio Adaptive-Sync OSD Setup Dial Point Information MBR Sync Overdrive 1). -
Seite 17: Spieleinstellungen
Spieleinstellungen RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Gaming Mode Picture Shadow Control Settings Game Color Audio Adaptive-Sync OSD Setup Dial Point Information MBR Sync Overdrive Standard Verbessert die Lesbarkeit für geeignete Web- und Mobile-Spiele. Für das Spielen von FPS (First-Person-Shooter)-Spielen. - Seite 18 MBR Sync (Motion Blur Remove) deaktivieren oder aktivieren. Hinweis: MBR Sync Aus / Ein Die MBR Sync-Funktion kann eingestellt werden, wenn Adaptive Sync aktiviert ist und die Bildwiederholfrequenz ≥ 75 Hz beträgt. Reaktionszeit einstellen. Normal Hinweis: Schnell 1. Wenn der Benutzer Overdrive auf „Schnellste“ stellt, kann das angezeigte Bild unscharf wirken.
-
Seite 19: Bild
Bild RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Brightness Picture Contrast Settings Sharpness Audio Gamma OSD Setup Eco Adjustment Color Temp. Information Green Helligkeit 0-100 Hintergrundbeleuchtungsanpassung Kontrast 0-100 Kontrast über Digitalregister Schärfe 0-100 Schärfeeinstellung... - Seite 20 DisplayHDR Stellen Sie das HDR-Profil entsprechend Ihren Nutzungsanforderungen ein. HDR-Bild Hinweis: Wenn HDR erkannt wird, erscheint die HDR-Option zur Anpassung. HDR-Film HDR-Spiel Optimiert für Farbe und Kontrast des Bildes, um den HDR-Effekt zu HDR-Bild simulieren. HDR-Modus Hinweis: Wenn HDR nicht erkannt wird, erscheint die HDR-Modus-Option zur HDR-Film Anpassung.
-
Seite 21: Einstellungen
Einstellungen RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Language Picture Input Select Settings Break Reminder Audio Off Timer OSD Setup DDC/CI Information Reset Sprache Wählen Sie die OSD-Sprache. Eingangswahl Auto / HDMI1 / HDMI2 / DP Wählen Sie die Eingangs-Signalquelle. -
Seite 22: Audio
Audio RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Volume Picture Mute Settings Audio OSD Setup Information Lautstärke 0-100 Lautstärkeanpassung. Stummschalten Aus / Ein Lautstärke stummschalten. -
Seite 23: Osd-Einstellungen
OSD-Einstellungen RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Transparence Picture H. Position Settings V. Position Time out Audio OSD Setup User Key Information Transparenz 0-100 Transparenz des OSD einstellen. H. Position 0-100 Horizontale Position des OSD einstellen. -
Seite 24: Information
Information RESOLUTION REFRESH RATE GAMING MODE BRIGHTNESS INPUT SOURCE 1920x1080 60 HZ Standard HDMI 1 Game Setting Model Name 24G4ZR Picture Resolution 1920(H)x1080(V)/60HZ Settings Sync Adaptive-Sync Audio Serial Number xxxxxxxxxxxxx OSD Setup Information... -
Seite 25: Led-Anzeige
LED-Anzeige Status LED-Farbe Vollleistungsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 26: Fehlerbehebung
Bildschirm. Drücken Sie die Funktionstaste (AUTO), um eine automatische Anpassung vorzunehmen. Bitte beachten Sie die Informationen zu Regelungen und Service unter www.aoc. Regelungen & Service com, um Ihr gekauftes Modell in Ihrem Land zu finden und weitere Regelungs- und... -
Seite 27: Spezifikation
Spezifikation Allgemeine Spezifikation Modellname 24G4ZR Antriebssystem TFT Farb-LCD Sichtbare Bildgröße 60,5 cm Diagonale Panel Pixelabstand 0,2745 mm (H) x 0,2745 mm (V) Video HDMI-Schnittstelle & DisplayPort-Schnittstelle Anzeige-Farbe 16,7 Mio. Farben Horizontaler Abtastbereich 30 kHz ~ 290 kHz Maximale horizontale 527,04 mm Abtastgröße... -
Seite 28: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi HORIZONTALE VERTIKALE STANDARD AUFLÖSUNG (±1 Hz) FREQUENZ (kHz) FREQUENZ (Hz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 720x576@50Hz 31.25 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 800x600@100Hz... -
Seite 29: Pin-Belegungen
Pin-Belegungen 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC Masse TMDS-Daten 2 TMDS-Takt + +5V Stromversorgung Abschirmung TMDS-Daten 2- TMDS-Taktabschirmung Hot-Plug-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1 Abschirmung TMDS-Daten 1- Reserviert (N.C. am Gerät) TMDS-Daten 0+ TMDS-Daten 0 Abschirmung 20-poliges Farbdisplay-Signalkabel... -
Seite 30: Plug & Play
Plug & Play Plug & Play DDC2B-Funktion Dieser Monitor ist mit VESA-DDC2B-Funktionalitäten gemäß dem VESA DDC-Standard ausgestattet. Er ermöglicht es dem Monitor, dem Host-System seine Identität mitzuteilen und, abhängig vom verwendeten DDC-Level, zusätzliche Informationen zu seinen Anzeigeeigenschaften zu übermitteln. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I²C-Protokoll basiert. Das Host-System kann über den DDC2B- Kanal EDID-Informationen abfragen.
