Stand 06/2014
Technisches Handbuch
MDT Schaltaktor
KNX RF+
RF – AKKxUP.01

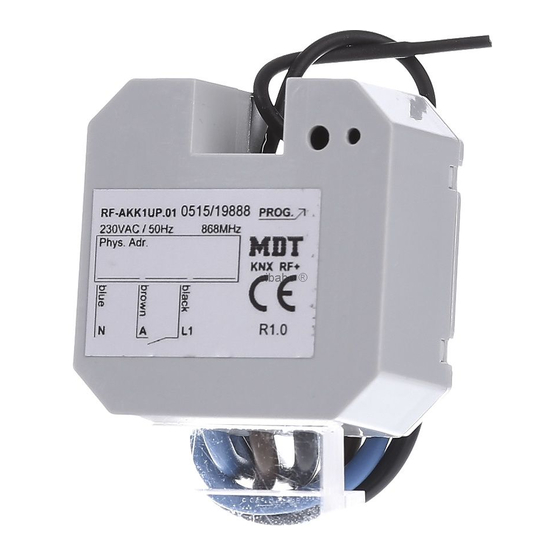

RF-AKK1UP.01 - RF+ Funk Schaltaktor 1-fach
RF-AKK2UP.01 - RF+ Funk Schaltaktor 2-fach
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
1
Tel.: +49-2263-880
Fax: +49-2263-4588
E-Mail:automation@mdt.de
•
•
www.mdtautomation.de
•
Werbung
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für MDT KNX RF+ Funk Schaltaktor 1-fach
- Seite 1 Stand 06/2014 Technisches Handbuch MDT Schaltaktor KNX RF+ RF – AKKxUP.01 RF-AKK1UP.01 - RF+ Funk Schaltaktor 1-fach RF-AKK2UP.01 - RF+ Funk Schaltaktor 2-fach MDT technologies GmbH,Geschäftsbereich Gebäudeautomation Tel.: +49-2263-880 Fax: +49-2263-4588 E-Mail:automation@mdt.de www.mdtautomation.de • • •...
-
Seite 2: Inhaltsverzeichnis
4.3.1 Ein‐/Ausschaltverzögerung .................... 19 4.3.2 Logikfunktionen ........................ 20 4.3.3 Szenenfunktion ........................ 22 4.4 Treppenlicht .......................... 27 4.4.1 Treppenlichtfunktion/ Treppenlichtzeit ................ 29 4.4.2 Vorwarnung und Warnung .................... 30 4.5.3 Manuelles Ausschalten ...................... 31 4.5.4 Verlängern bei Treppenlicht .................... 31 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... - Seite 3 Technisches Handbuch Schaltaktor RF-AKKxUP.01 5 Index .............................. 32 5.1 Abbildungsverzeichnis ......................... 32 5.2 Tabellenverzeichnis ........................ 32 6 Anhang .............................. 33 6.1 Gesetzliche Bestimmungen ...................... 33 6.2 Entsorgungsroutine ........................ 33 6.3 Montage ............................ 33 6.4 Datenblatt ............................ 34 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
-
Seite 4: Überblick
Die Beschreibung gilt für folgende Taster (Bestellnummer jeweils fett gedruckt): RF‐AKK1UP.01 KNX RF+ Funk Schaltaktor 1‐fach o Unterputzgerät, Nennspannung: 230VAC, maximale Belastung: 10A, Schalt‐ und Treppenlichtfunktion, Kommunikation mittels neuem KNX RF+ Protokoll im Systemmode RF‐AKK2UP.01 KNX RF+ Funk Schaltaktor 2‐fach o Unterputzgerät, Nennspannung: 230VAC, maximale Belastung: 10A, Schalt‐ und Treppenlichtfunktion, Kommunikation mittels neuem KNX RF+ Protokoll im Systemmode 2.2 Anschluss‐Schema Abbildung 1: Anschlussbeispiel RF‐AKK2UP.01 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 5: Verwendung & Einsatzgebiete
Technisches Handbuch Schaltaktor RF-AKKxUP.01 2.3 Verwendung & Einsatzgebiete Mit dem Schaltaktor können nahezu alle elektrischen Endverbraucher geschaltet werden. Dabei können die Ausgänge sowohl als normaler Schaltausgang oder aber als Treppenlichtfunktion parametriert werden. In beiden Einstellungen stehen umfangreiche Einstellmöglichkeiten zur Verfügung. Sowohl der RF‐AKK1UP.01 als auch der RF‐AKK2UP.01 sind für die Unterputzmontage konzipiert. Die Kommunikation erfolgt über da neue KNX RF+ Protokoll. Ihre Versorgungsspannung beziehen die Geräte aus der normalen 230V – 50Hz Netzspannung, wodurch alle Gegebenheiten für eine günstige und schnelle Nachrüstung von Bestandsanlagen erfüllt werden. Die Taster kommunizieren über das KNX RF+ Protokoll. Details zur Inbetriebnahme und Betrieb von Funklinien mit dem KNX RF+ Protokoll entnehmen Sie bitte den allgemeinen Informationen zur Funkübertragung, welches unter http://www.mdt.de/Downloads_Produkthandbuecher.html heruntergeladen werden kann. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 6: Aufbau &Bedienung
Technisches Handbuch Schaltaktor RF-AKKxUP.01 2.4 Aufbau &Bedienung Die Funk Schaltaktoren sind für die Unterputz‐Montage in Einbaudosen konzipiert. Die Kontaktierung der Verbraucher kann über die herausgeführten Anschlussleitungen erfolgen. Den Belegungsplan der Leitungen entnehmen Sie bitte dem Kapitel Fehler! Verweisquelle konnte nicht gefunden werden.. Des Weiteren verfügt der Aktor über die Standard‐Elemente Programmierknopf und Programmier‐ LED. Abbildung 2: Übersicht Hardwaremodul RF‐AKK2UP.01 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 7: Funktion
Einschaltverzögerung Ausschaltverzögerung Treppenlichtfunktion Treppenlichtzeit Vorwarnung (mit einstellbare Vorwarnzeit und Warndauer) manuelles Ausschalten nachtriggerbar ein/aus Übergeordnete Funktionen Sperrfunktionen Logikfunktionen (und/ oder) Szenen Szenenfunktion, jedem Kanal können bis zu 8 Szenen zugeordnet werden Statusinformationen Rückmeldefunktion Tabelle 1: Funktionsübersicht MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 8: Einstellung In Der Ets-Software
Bestellnummer: vom verwendeten Typ abhängig, z.B.: RF‐AKK2UP.01 2.7. Inbetriebnahme Nach der Verdrahtung des Gerätes erfolgt die Vergabe der physikalischen Adresse und die Parametrierung der einzelnen Kanäle: (1) Schnittstelle an den Bus anschließen, z.B. MDT USB Interface (2) Busspannung zuschalten (3) Programmiertaste am Gerät drücken(rote Programmier‐LED leuchtet) (4) Laden der physikalischen Adresse aus der ETS‐Software über die Schnittstelle(rote LED erlischt, sobald dies erfolgreich abgeschlossen ist) (5) Laden der Applikation, mit gewünschter Parametrierung (6) Wenn das Gerät betriebsbereit ist kann die gewünschte Funktion geprüft werden(ist auch mit Hilfe der ETS‐Software möglich) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 12: Kommunikationsobjekte
1 Bit Niedrig X 6 Kanal A Logik 2 1 Bit Niedrig + 8 nächster Kanal Tabelle 3: Kommunikationsobjekte – Standardeinstellungen Aus der oben stehenden Tabelle können die voreingestellten Standardeinstellungen entnommen werden. Die Priorität der einzelnen Kommunikationsobjekte, sowie die Flags können nach Bedarf vom Benutzer angepasst werden. Die Flags weisen den Kommunikationsobjekten ihre jeweilige Aufgabe in der Programmierung zu, dabei steht K für Kommunikation, L für Lesen, S für Schreiben, Ü für Übertragen und A für Aktualisieren. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 13: Referenz-Ets-Parameter Schaltausgang
4 Referenz‐ETS‐Parameter Schaltausgang 4.1 Kanalauswahl Im Untermenü Ausgänge jeder Kanal entweder als Schalten oder als Treppenlicht ausgewählt werden. In Abhängigkeit dieser Einstellung wird die weitere Parametrierung eingeblendet: Abbildung 3: Auswahl Ausgänge 4.2 identische Parameter Die nachfolgenden Parameter, mit der Überschrift 4.2.x, sind sowohl bei der Funktion „Treppenlicht“, als auch bei der Funktion „Schaltausgang“ verfügbar. 4.2.1 Relaisbetriebsart Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software: Abbildung 4: Relaisbetriebsart MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 14: Tabelle 4: Auswahlmöglichkeiten Relaisbetriebsart
Technisches Handbuch Schaltaktor RF-AKKxUP.01 Die nachfolgende Tabelle zeigt die Auswahlmöglichkeiten für die Relaisbetriebsart: ETS‐Text Wertebereich Kommentar [Defaultwert] Schließer Betrieb als Relaisbetriebsart Öffner des jeweiligen Kanals Tabelle 4: Auswahlmöglichkeiten Relaisbetriebsart Das nachfolgende Diagramm zeigt das Verhalten einer Relaisbetriebsart als Schließer und einer Relaisbetriebsart als Öffner auf ein KNX‐Telegramm, welches beispielsweise von einem Binäreingang gesendet wurde: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 15: Zentrale Schaltfunktion
[Defaultwert] Verhalten bei Sperren EIN Verhalten auf einen AUS Sperrvorgang keine Änderung Verhalten bei Entsperren EIN Verhalten auf einen AUS Enstperrvorgang keine Änderung Tabelle 6: Auswahlmöglichkeiten Sperren/Entsperren MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 16: Tabelle 7: Kommunikationsobjekt Sperrfunktion
Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt: Nummer Name Größe Verwendung 2 Sperren 1 Bit Objekt für den Sperrvorgang Tabelle 7: Kommunikationsobjekt Sperrfunktion Das nachfolgende Diagramm beschreibt den Sperrvorgang, wenn für das „Verhalten bei Sperren“ EIN parametriert wurde und für das „Verhalten bei Entsperren“ AUS parametriert wurde: Das KNX‐Telegramm zeigt, welche Wert dem Sperrobjekt gesendet wurden. Auf die Aktivierung (=Sendung einer logischen „1“) reagiert der dazugehörige Kanal mit dem Einschalten dieses Kanals. Wird der Sperrvorgang deaktiviert (=Sendung einer logischen „0“) so wird der dazugehörige Kanal wieder ausgeschaltet. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 17: Schaltausgang
Technisches Handbuch Schaltaktor RF-AKKxUP.01 4.3 Schaltausgang Wird ein Kanal als Schaltausgang ausgewählt, so erscheint dieser z.B. als Kanal A Schalten. Bei Aufruf dieses Kanals sind folgende Parametrierungsmöglichkeiten, welche für alle Kanäle identisch sind, vorhanden: Abbildung 7: Parameter Schaltausgang MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 18: Tabelle 8: Parameter Schalten
Logikoperation Auswahl der gewünschten Und Logikfunktion kann nur bei aktivierter Logik ausgewählt werden nicht aktiv Szene Ansteuerung von Szenen aktiv Wird dieser Wert auf aktiv gesetzt, so wird eine zusätzliche Seite eingeblendet. (siehe 2.6.4) Tabelle 8: Parameter Schalten MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 19: Ein-/Ausschaltverzögerung
Technisches Handbuch Schaltaktor RF-AKKxUP.01 Die nachfolgenden Parameter, mit der Überschrift 4.3.x, sind nur für die Funktion „Schaltausgang“ verfügbar. 4.3.1 Ein‐/Ausschaltverzögerung Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software: Abbildung 8: Ein‐/Ausschaltverzögerung Durch die Einschaltverzögerung wird ein verzögertes Einschalten des Schaltausgang bewirkt. Damit schaltet der Ausgang erst zu einem bestimmten Zeitpunkt, nachdem der Einschalt‐Befehl erfolgt ist. Die Ausschaltverzögerung arbeitet nach dem gleichen Prinzip, wie die Einschaltverzögerung. Sie bewirkt ein zeitverzögertes Ausschalten. Ein‐ und Ausschaltverzögerung können kombiniert werden. Das nachfolgende Diagramm zeigt die Kombination einer Ein‐ und Ausschaltverzögerung: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 20: Logikfunktionen
Abbildung 10: Übersicht Logikfunktion Die Logikfunktion besteht somit aus den aktivierten Eingangsobjekten und dem Schaltobjekt für den jeweiligen Kanal. Der Ausgang der Logik ist der jeweilige Schalt‐/Relaisausgang, also das physikalische Schalten des Kanals. Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte: Nummer Name Größe Verwendung 6 Logik 1 1 Bit Logikobjekt 1, dient zur Einbindung einer Logikfunktion 7 Logik 2 1 Bit Logikobjekt 2, dient zur Einbindung einer Logikfunktion Tabelle 9: Kommunikationsobjekte Logik MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 21: Tabelle 10:Logikfunktionen
1 Ja 1 1 0 Nein 1 1 0 Ja 1 1 1 Ja 1 1 1 Ja Tabelle 10:Logikfunktionen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 22: Szenenfunktion
Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt: Nummer Name Größe Verwendung 4 Szene 1 Byte Aufruf der jeweiligen Szene Tabelle 11: Kommunikationsobjekt Szene Um eine bestimmte Szene aufzurufen, muss an das Kommunikationsobjekt für die Szenenfunktion der Wert der jeweiligen Szene gesendet werden. Der Wert zum Szenenaufruf ist dabei jedoch immer um eine Zahl geringer als die eingestellte Szenennummer. Soll z.B. die Szene 1 aufgerufen werden, so muss eine 0 gesendet werden. Die Szenennummern können also die Werte von 1‐64 haben, die Werte zum Aufruf der Szene jedoch nur von 0‐63. Wird in einem Binäreingang der Szenenaufruf aktiviert so muss im Binäreingang die gleiche Szenennummer wie im Schaltaktor eingestellt werden. Der Binäreingang sendet dann automatisch den richtigen Wert für den Szenenaufruf. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 23: Abbildung 12: Unterfunktion Szene
Technisches Handbuch Schaltaktor RF-AKKxUP.01 Für jeden Kanal sind 8 Speichermöglichkeiten für Szenen vorhanden. Diese 8 Speichersätze können den 64 möglichen Szenennummern frei zugeordnet werden. Abbildung 12: Unterfunktion Szene MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 24: Tabelle 12: Parameter Szene
EIN den Aufruf dieser Szene Szene Nummer G 1‐64 Szenennummer; Ansprechwert = [7] Szenennummer um 1 herabgesetzt AUS Szene H Reaktion des angewählten Kanals auf EIN den Aufruf dieser Szene Szene Nummer H 1‐64 Szenennummer; Ansprechwert = [8] Szenennummer um 1 herabgesetzt Tabelle 12: Parameter Szene MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 25: Abbildung 13: Szenenprogrammierung
Bei der Programmierung ist zu beachten, dass wenn 2 oder mehr Kanäle auf die gleiche Szenennummer reagieren sollen, die Kommunikationsobjekte für die Szenen in den gleichen Gruppenadressen untergebracht wurden. Durch Senden des Ansprechwertes für die Szene, werden dann alle Kanäle angesprochen. Bei der Programmierung der Szenenfunktion macht eine Aufteilung nach den Szenen Sinn, um die Programmierung übersichtlich zu gestalten. Falls ein Kanal nun auf 8 Szenen reagieren soll, so wird das zugehörige Kommunikationsobjekt auch in 8 Gruppenadressen eingebunden. Die folgenden Bilder sollen diese Aufteilung verdeutlichen: Abbildung 13: Szenenprogrammierung Da die Kanäle A und D auf den Aufruf der Szene A und der Szene B reagieren sollen, wurden diese in beide Gruppenadressen eingebunden. Des Weiteren kann für jeden Kanal unter dem Menüpunkt „Szene speichern“ ausgewählt werden, ob die Speicherfunktion freigegeben wird oder gesperrt wird. Durch die Speicherfunktion ist es über einen Binäreingang nicht nur möglich die Szene aufzurufen, sondern auch über einen langen Tastendruck, die aktuellen Werte des Schaltaktors (EIN oder AUS) für diese Szene abzuspeichern. Alte Werte der Szene werden durch diese Funktion überschrieben. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 26: Tabelle 13: Szenenaufruf Und Speichern
28 0x9C 156 30 0x1D 29 0x9D 157 31 0x1E 30 0x9E 158 32 0x1F 31 0x9F 159 Tabelle 13: Szenenaufruf und Speichern MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 27: Treppenlicht
Technisches Handbuch Schaltaktor RF-AKKxUP.01 4.4 Treppenlicht Wird ein Kanal als Treppenlicht ausgewählt, so erscheint dieser z.B. als Kanal B Treppenlicht. Bei Aufruf dieses Kanals sind folgende Parametrierungsmöglichkeiten, welche für alle Kanäle identisch sind, vorhanden: Abbildung 14: Parameter Treppenlicht MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 28: Tabelle 14: Parameter Treppenlicht
Aktivierung der Zentralfunktion aktiv AUS Verhalten bei Sperren Verhalten auf Sperrvorgang EIN keine Änderung Verhalten bei Entsperren AUS Verhalten auf Entsperrvorgang EIN keine Änderung Tabelle 14: Parameter Treppenlicht MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 29: Treppenlichtfunktion/ Treppenlichtzeit
Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software: Abbildung 15: Treppenlichtzeit Die Treppenlichtfunktion wird aktiviert, sobald einem Kanal der Zustand Treppenlicht, in der Kanalauswahl, zugewiesen wird. Die Treppenlichtfunktion ermöglicht ein automatisches Ausschalten des Schaltausgangs nach einer voreingestellten Zeit. Die Treppenlichtzeit ist frei parametrierbar. An die Treppenlichtfunktion schließen sich weitere Funktionsmöglichkeiten an, welche im folgenden beschrieben werden und einzeln aktiviert, bzw. deaktiviert werden können. Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt: Nummer Name Größe Verwendung 2 Treppenlicht 1 Bit Aufruf der Treppenlichtfunktion Tabelle 15: Kommunikationsobjekt Treppenlicht MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 30: Vorwarnung Und Warnung
Technisches Handbuch Schaltaktor RF-AKKxUP.01 4.4.2 Vorwarnung und Warnung Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software: Abbildung 16: Warndauer & Vorwarnzeit Die Warnfunktion wird aktiviert, sobald in dem als Treppenlicht ausgewählten Kanal der Parameter Vorwarnung auf aktiv gesetzt wird. Anschließend können die Warndauer und die Vorwarnzeit parametriert werden. Die Warnfunktion dient der Warnung, dass die Treppenlichtzeit fast abgelaufen ist und der Ausgang gleich abgeschaltet wird. Dies geschieht durch ein Abschalten des Ausgangs für den Zeitraum der parametrierten Warndauer. Hier empfiehlt sich ein relativ kleiner Wert von 1‐3s. Nachdem diese Warnung abgeklungen ist, wird das Licht wieder für die eingestellte Vorwarnzeit eingeschaltet. Durch diese Vorwarnzeit bleibt so die Möglichkeit die Treppenlichtzeit zu verlängern, falls diese Funktion aktiviert wurde, oder das Treppenhaus zu verlassen. Hier empfiehlt sich eine dynamische Programmierung nach den vorliegenden Gegebenheiten (nächster Lichtaschalter, Länge des Treppenhauses, etc.). Die Gesamtschaltzeit des Schaltvorgangs ergibt sich somit aus der Addition der drei Zeiten, was die nachfolgende Grafik verdeutlichen soll: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 31: Manuelles Ausschalten
Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software: Abbildung 17: manuelles Ausschalten Ist diese Funktion aktiviert, so kann der Kanal auch vor Ablauf der eingestellten Treppenlichtzeit abgeschaltet werden. Dazu muss dem Kanal eine logische 0 gesendet werden. Ist diese Funktion nicht aktiviert, so schaltet der Kanal immer erst nach Ablauf der Treppenlichtzeit ab. 4.5.4 Verlängern bei Treppenlicht Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS‐Software: Abbildung 18: Verlängern bei Treppenlicht Durch Aktivieren dieser Funktion ist die Treppenlichtzeit nachtriggerbar. Das heißt sobald der Kanal aktiviert ist und die Treppenlichtzeit, bereits z.B. zu 2/3 abgelaufen ist, wird die Treppenlichtzeit bei erneutem Ansprechen des Kanals erneut von vorne gestartet. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 32: Index
Tabelle 5: Kommunikationsobjekte Zentralfunktion ................ 15 Tabelle 6: Auswahlmöglichkeiten Sperren/Entsperren ................. 15 Tabelle 7: Kommunikationsobjekt Sperrfunktion ................. 16 Tabelle 8: Parameter Schalten ...................... 18 Tabelle 9: Kommunikationsobjekte Logik ..................... 20 Tabelle 10:Logikfunktionen ........................ 21 Tabelle 11: Kommunikationsobjekt Szene .................... 22 Tabelle 12: Parameter Szene ......................... 24 Tabelle 13: Szenenaufruf und Speichern .................... 26 Tabelle 14: Parameter Treppenlicht ...................... 28 Tabelle 15: Kommunikationsobjekt Treppenlicht ................. 29 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... -
Seite 33: Anhang
6 Anhang 6.1 Gesetzliche Bestimmungen Die oben beschriebenen Geräte dürfen nicht in Verbindung mit Geräten benutzt werden, welche direkt oder indirekt menschlichen‐, gesundheits‐ oder lebenssichernden Zwecken dienen. Ferner dürfen die beschriebenen Geräte nicht benutzt werden, wenn durch ihre Verwendung Gefahren für Menschen, Tiere oder Sachwerte entstehen können. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/‐tüten etc. können für Kinder zu einem gefährlichen Spielzeug werden. 6.2 Entsorgungsroutine Werfen Sie die Altgeräte nicht in den Hausmüll. Das Gerät enthält elektrische Bauteile, welche als Elektronikschrott entsorgt werden müssen. Das Gehäuse besteht aus wiederverwertbarem Kunststoff. 6.3 Montage Lebensgefahr durch elektrischen Strom: Alle Tätigkeiten am Gerät dürfen nur durch Elektrofachkräfte erfolgen. Die länderspezifischen Vorschriften, sowie die gültigen EIB‐Richtlinien sind zu beachten. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de... - Seite 34 Zusätzlich stehen Szenenfunktionen zu Verfügung. Der MDT KNX RF+ Funk Schaltaktor arbeitet im bidirektionalen KNX RF+ Systemmode und eignet sich hervorragend zum Einsatz in bestehenden Installationen ohne KNX Buskabel. Die Anbindung an den KNX Bus erfolgt über den MDT KNX RF+ Funk Linienkoppler.
- Seite 35 41mm x 41mm x 24mm Anschlussbeispiel RF-AKK1UP.01 Anschlussbeispiel RF-AKK2UP.01 EU Konformitätserklärung Funk Schaltaktor RF+ Hiermit erklärt MDT technologies GmbH, dass der Funkanlagentyp RF-AKKxUP.01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.mdt.de/download/MDT_CE_RFAKK.pdf MDT technologies GmbH...
