Technisches Handbuch Schaltaktor RF-AKKxUP.01
2 Ü
berblick
2.1 Übersicht Geräte
Die Beschreibung gilt für folgende Taster (Bestellnummer jeweils fett gedruckt):
RF‐AKK1UP.01 KNX RF+ Funk Schaltaktor 1‐fach
o Unterputzgerät, Nennspannung: 230VAC, maximale Belastung: 10A, Schalt‐ und
Treppenlichtfunktion, Kommunikation mittels neuem KNX RF+ Protokoll im
Systemmode
RF‐AKK2UP.01 KNX RF+ Funk Schaltaktor 2‐fach
o Unterputzgerät, Nennspannung: 230VAC, maximale Belastung: 10A, Schalt‐ und
Treppenlichtfunktion, Kommunikation mittels neuem KNX RF+ Protokoll im
Systemmode

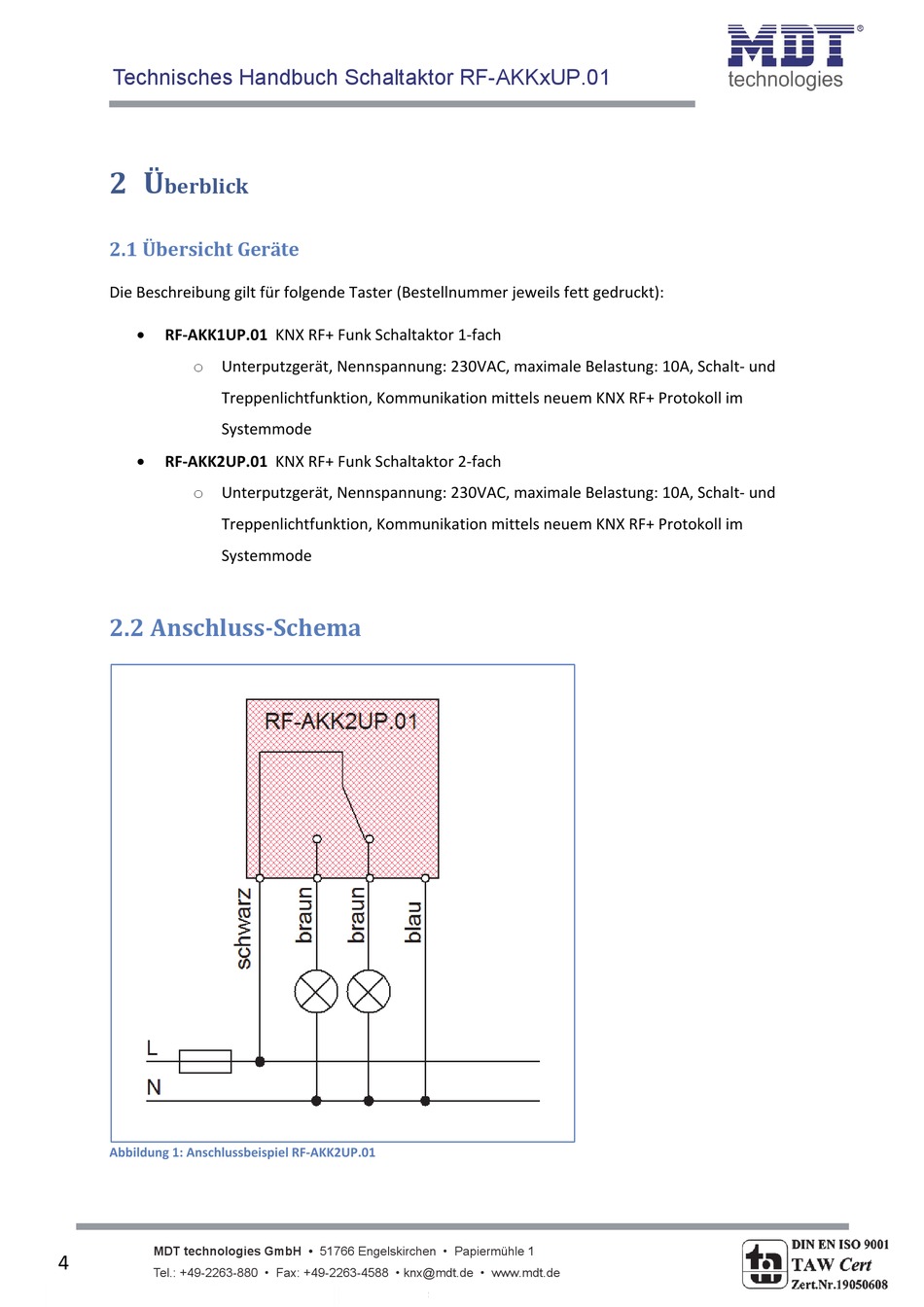

2.2 Anschluss‐Schema
Abbildung 1: Anschlussbeispiel RF‐AKK2UP.01
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
4
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
