Viega Eco Plus 8156 Gebrauchsanleitung
Waschtisch-element
Verwandte Anleitungen für Viega Eco Plus 8156
Inhaltszusammenfassung für Viega Eco Plus 8156

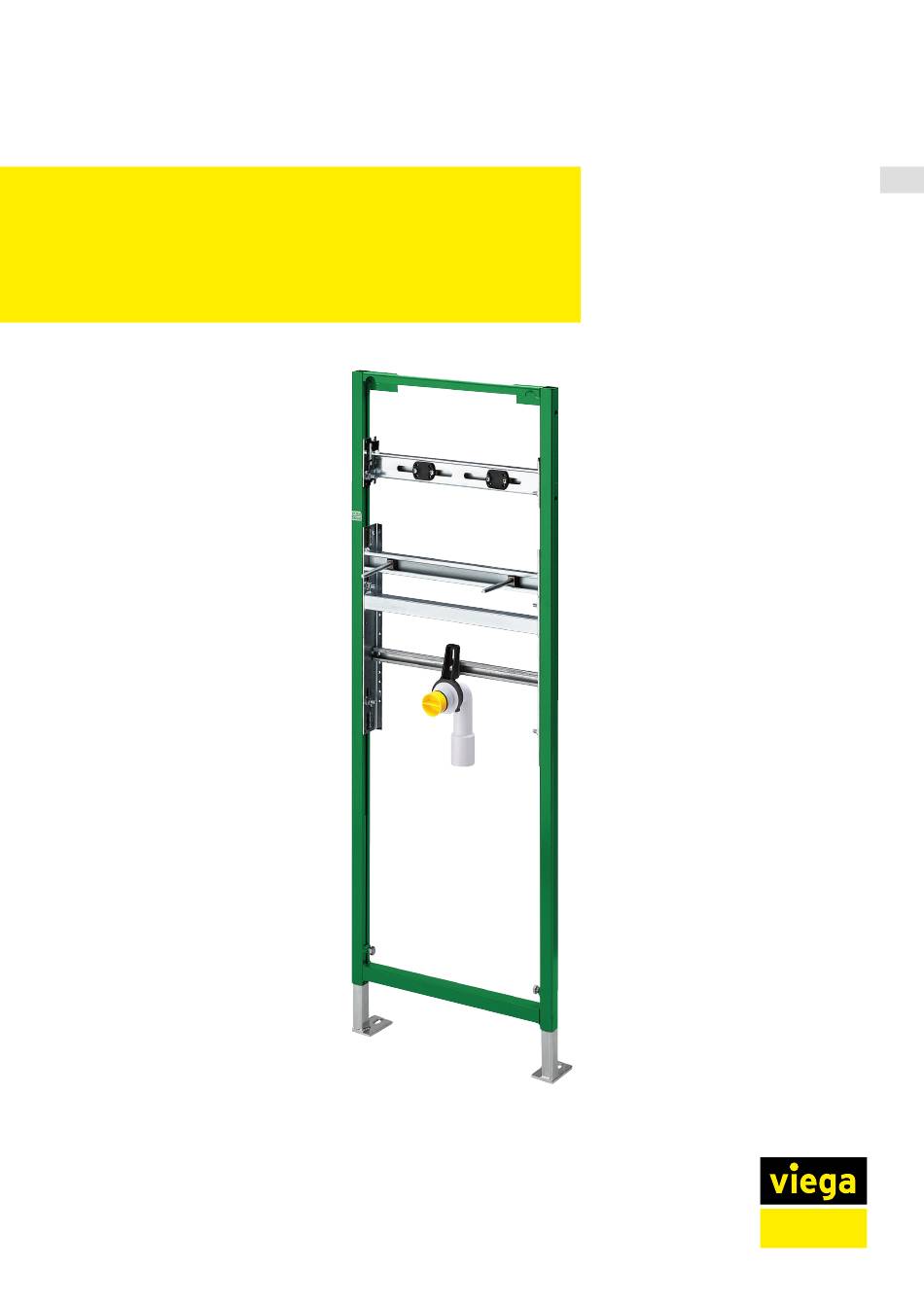

- Seite 1 Gebrauchsanleitung Viega Eco Plus-Waschtisch- Element für AP-Armatur Modell Baujahr (ab) 8156 10/2002...
-
Seite 2: Inhaltsverzeichnis
2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Kompatible Bauteile 2.3.3 Schallschutz 2.3.4 Technische Daten 2.4 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße 3.1.3 Benötigtes Werkzeug 3.2 Montage 3.2.1 Element montieren 3.3 Entsorgung Viega Eco Plus-Waschtisch-Element... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Hinweis Zu Dieser Sprachversion
Die einschlägigen nationalen Gesetze, Stan‐ dards, Vorschriften, Normen sowie andere technische Vorschriften haben Vorrang vor den deutschen/europäischen Richtlinien dieser Anleitung: Die hier dargestellten Informationen sind nicht bindend für andere Länder und Gebiete und sollten, wie gesagt, als Unterstützung verstanden werden. Viega Eco Plus-Waschtisch-Element... -
Seite 5: Produktinformation
VDI 4100 SSt I-SSt II rungen Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Das Viega Eco Plus-Waschtisch-Element eignet sich für die Montage an Wandkonstruktionen und Ständerwerken gemäß den Regelwerken im Abschnitt Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebe‐ dingungen“ auf Seite 5. Das Modell ist ausgelegt für den Einbau von AP-Armaturen. -
Seite 6: Produktbeschreibung
Produktinformation Produktbeschreibung 2.3.1 Übersicht Abb. 1: Bauteile und Lieferumfang 1 - Viega Eco Plus-Element 2 - Aufnahmen für Wandscheiben 3 - Waschtisch-Modul 4 - Gewindebolzen 5 - Halterung für Ablaufbogen 6 - Ablaufbogen 7 - Verstellfüße 2.3.2 Kompatible Bauteile Das Element ist mit allen gängigen Waschtisch-Keramiken, auch mit großer Ausladung (barrierefrei), kompatibel. -
Seite 7: Technische Daten
Erforderliches Zubehör Zur Befestigung benötigen Sie das Befestigungsset Modell 8173. Optionales Zubehör Bei einer gewünschten Einbautiefe von 75 mm (siehe Maß * in Maß‐ zeichnung Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 8) benötigen Sie den Ablaufbogen Modell 8113.21. Viega Eco Plus-Waschtisch-Element... -
Seite 8: Handhabung
Abschnitt: Einsatzbereiche / Montagebedingungen“ auf Seite 5. Das Element darf nur an ebene Wandflächen montiert werden. Bauhöhe Bei der Bauhöhe muss die angezeichnete Höhe der Oberkante Fertig‐ fußboden eingehalten werden. 3.1.2 Einbaumaße Abb. 2: Abmessungen Die Einbautiefe wird mit Ablaufbogen Modell 8113.21 erreicht Viega Eco Plus-Waschtisch-Element... -
Seite 9: Benötigtes Werkzeug
Montage die Gebrauchsanleitung der Zwischenkon‐ sole. ▶ Befestigungspunkte bestimmen und markieren. X1: 390 mm (Modell 8180.73) X2: 440 mm (Modell 8173) X3: 1280 mm Ø10 0 - 2 0 ▶ Löcher bohren. ▶ Befestigungsset mit dem Maulschlüssel (SW 13) montieren. 560638_B2 Viega Eco Plus-Waschtisch-Element... - Seite 10 Höhe der Traverse einstellen. Die Traverse dient dem Anbau der AP-Armatur. 0 - 2 0 0 ▶ Einbautiefe des Elements mit dem Maulschlüssel (SW 17) einstellen. 0 - 2 0 0 ▶ Element entfernen und Bodenlöcher bohren. Ø10 Viega Eco Plus-Waschtisch-Element...
- Seite 11 Der Befestigungsabstand ist abhängig von der Keramik. Im Regelfall beträgt er 280 mm. ▶ Aufnahmen für die Wandscheiben einstellen. Angaben des Armaturen-Herstellers beachten. ▶ Wasseranschlüsse herstellen. ▶ Element doppelt beplanken (2 x 12,5 mm). 0 - 2 0 0 Viega Eco Plus-Waschtisch-Element...
- Seite 12 Dabei die Markierung am Element beachten. x = Angaben des Keramik-Herstellers beachten. INFO! Die Bauhöhe muss genau bestimmt und eingehalten werden. Fehler bei diesem Montageschritt können nur begrenzt kor‐ rigiert werden, Ä „Bauhöhe“ auf Seite 8. 0 - 2 0 0 Viega Eco Plus-Waschtisch-Element...
-
Seite 13: Entsorgung
Element seitlich mit dem Ständerwerk verschrauben. ▶ Wasseranschlüsse herstellen. ▶ Element doppelt beplanken (2 x 12,5 mm). Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Viega Eco Plus-Waschtisch-Element... - Seite 14 Viega GmbH service-technik@viega.at viega.at AT • 2022-08 • VPN170209...
