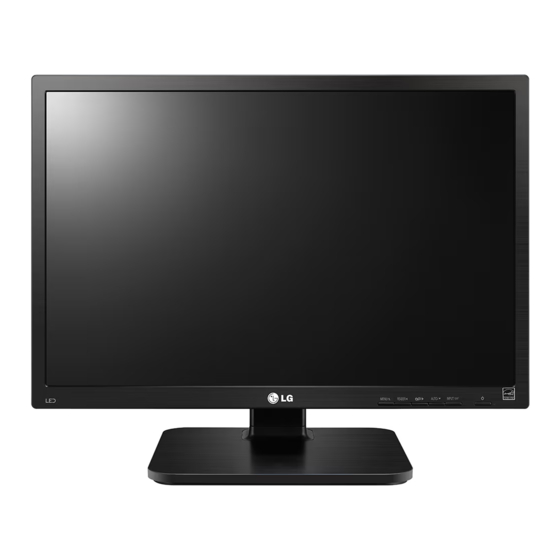

- Seite 1 BENUTZERHANDBUCH LED LCD-Monitor Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. LED LCD-MONITOR-MODELL 22BK55WD 24BK55WD 22BK55WY 24BK55WY www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT MONTAGE UND VORBEREI- TECHNISCHE DATEN TUNG 22BK55WY Auspacken 22BK55WD Teile und Tasten 24BK55WY Monitorinstallation 24BK55WD - Zusammenbau der Ständerplatte Voreingestellte Modi (Auflösung) - Abnehmen des Standfußes Anzeige - Abnehmen des Standkörpers - Benutzen Sie den Kabelhalter RICHTIGE KÖRPERHALTUNG - Installation auf einem Tisch Richtige Körperhaltung bei Verwendung... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD / Karte... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten 22BK55WY 24BK55WY Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.12 bis 14) - Seite 5 MONTAGE UND VORBEREITUNG 22BK55WD 24BK55WD Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.12 bis 14)
-
Seite 6: Monitorinstallation
MONTAGE UND VORBEREITUNG Monitorinstallation Abnehmen des Standfußes Zusammenbau der Ständerplatte Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 7: Abnehmen Des Standkörpers
MONTAGE UND VORBEREITUNG Abnehmen des Standkörpers HINWEIS Die Löcher sind für die Wandhalterung ver- Legen Sie den Bildschirm des Monitors mit der wendet. Vorderseite nach unten. Um den Bildschirm vor Die Veränderung hängt vom Land oder Kratzern zu schützen, decken Sie die Oberflä- Model ab. -
Seite 8: Anpassen Des Winkels
MONTAGE UND VORBEREITUNG Schließen Sie das Netzkabel an den Monitor an, dann stecken Sie das Netzkabel in die WARNUNG Steckdose ein. ( Vor dem Anschließen, bitte Um beim Anpassen des Bildschirms Verlet- überprüfen Sie, dass der “ON/OFF” Knopf in zungen an den Fingern zu vermeiden, halten “O”... -
Seite 9: Anpassen Der Standhöhe
MONTAGE UND VORBEREITUNG Anpassen der Standhöhe ACHTUNG Nachdem der Stift entfernt wurde, muss er Stellen Sie den an der Ständerplatte montier- zum Anpassen der Höhe nicht wieder einge- ten Monitor aufrecht auf. führt werden. Entfernen Sie das Klebeband, das am unteren hinteren Rand des Standkörpers befestigt WARNUNG ist, und ziehen Sie dann den Sicherungsstift... -
Seite 10: Schwenkbarer Standfuß
MONTAGE UND VORBEREITUNG Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 11: Montage An Der Wand
Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. 100 mm Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden 100 mm Sie sich an Ihren Händler vor Ort oder an 100 mm qualifiziertes Fachpersonal. -
Seite 12: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. - Seite 13 VERWENDEN DES MONITORS HINWEIS Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung) Bei Verwendung mit einem DP kann es zu Kompatibilitätsproblemen kommen. Drücken Sie den Storm-Button auf dem unten Wenn Sie zwei PCs mit dem Monitor verwen- Bedinnungsfeld um Storm anzuschalten. Wenn den möchten, schließen Sie die jeweiligen der Monitor eingeschaltet ist, wird die Funktion Signalkabel (D-SUB/DVI-D/DP) an den Moni-...
-
Seite 14: Anschließen Von Peripheriegeräten
VERWENDEN DES MONITORS 22BK55WY 24BK55WY HINWEIS Anschließen von Peripheriege- Peripheriegeräte sind separat erhältlich. räten Der USB-Anschluss auf der linken und unteren Seite des Monitors kann zum An- Schliessen Peripheriegeraete an den Monitor sn. schließen der Tastatur, Maus und anderer Zwei ablaufseitige USB Anschlüsse USB-Geräte genutzt werden. -
Seite 15: Anpassen Von Einstellungen
Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 22BK55WD/22BK55WY: 1680 x 1050 24BK55WD/24BK55WY: 1920 x 1200 Sie können das Eingangssignal auswählen. y Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal (D-SUB/DVI-D/DP) auswählen. -
Seite 16: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Wählen Sie EXIT, um das OSD-Menü... -
Seite 17: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü... -
Seite 18: Farben
ANPASSEN VON EINSTELLUNGEN Farben Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Farben zu wählen Drucken Sie ▼ Knopf, um Farben einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 19: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 20: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 21: Leser Einstellungen
ANPASSEN VON EINSTELLUNGEN Leser Einstellungen Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ betätigen. Jede Option wird nachfolgend erklärt. Lesemodus Beschreibung Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. -
Seite 22: Smart Energy Saving
ANPASSEN VON EINSTELLUNGEN SMART ENERGY SAVING Drucken Sie -Knopf auf der Unterseite des Monitors, um SMART ENERGY SAVING SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ► betätigen. Jede Option wird nachfolgend erklärt. SMART ENERGY SAVING Beschreibung Schnell Aktivieren SMART ENERGY SAVING können Sie die Energie mit dieser Energie-hoch effiziente Funktion sparen. -
Seite 23: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? y Stellen Sie Helligkeit und Kontrast ein. - Seite 24 Sehen Sie die Meldung „Unrecognized monitor, Plug&Play (VESA DDC) monitor found“ (Nicht erkannter Moni- tor, Plug & Play (VESA DDC)-Monitor gefunden)? y Bitte Installieren Sie unbedingt den Bildschirmtreiber von unserer Haben Sie den Bildschirmtreiber installiert? Website: http://www.lg.com . y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.
-
Seite 25: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 22BK55WY Display Bildschirmtyp 55,8 cm (22 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 55,8 cm Pixelabstand 0,282 mm x 0,282 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (DP) Eingangsformat Separat Sync. - Seite 26 TECHNISCHE DATEN TECHNISCHE DATEN 22BK55WD Display Bildschirmtyp 55,8 cm (22 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 55,8 cm Pixelabstand 0,282 mm x 0,282 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync.
- Seite 27 TECHNISCHE DATEN TECHNISCHE DATEN 24BK55WY Display Bildschirmtyp 60,9 cm (24 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,9 cm Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (DP) Eingangsformat Separat Sync.
- Seite 28 TECHNISCHE DATEN TECHNISCHE DATEN 24BK55WD Display Bildschirmtyp 60,9 cm (24 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 60,9 cm Pixelabstand 0,27 mm x 0,27 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync.
-
Seite 29: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) D-SUB/DVI Takt 22BK55WD Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768... - Seite 30 TECHNISCHE DATEN D-SUB/DVI/DP Takt 22BK55WY Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,023 1152 x 864...
-
Seite 31: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. - Seite 32 Die Modellnummer und Seriennummer des Produkts befinden sich auf der Rückseite und auf einer Seite des Produkts. Notieren Sie die Nummer, falls Sie Ser- vice benötigen. MODELL SERIENNUMMER...
