STROMANSCHLÜSSE UND SCHUTZERDUNG
»
Lösen Sie die Schrauben an der Rückwand und entfernen Sie die Rückwand.
»
Führen Sie das Netzkabel durch die Netzkabelverschraubung.
»
Bereiten Sie die Netzkabel so vor, dass das Erdungskabel 20 cm länger ist als die anderen Kabel (siehe
Abbildung unten).
Phase (+)
Neutral (-)
Earth

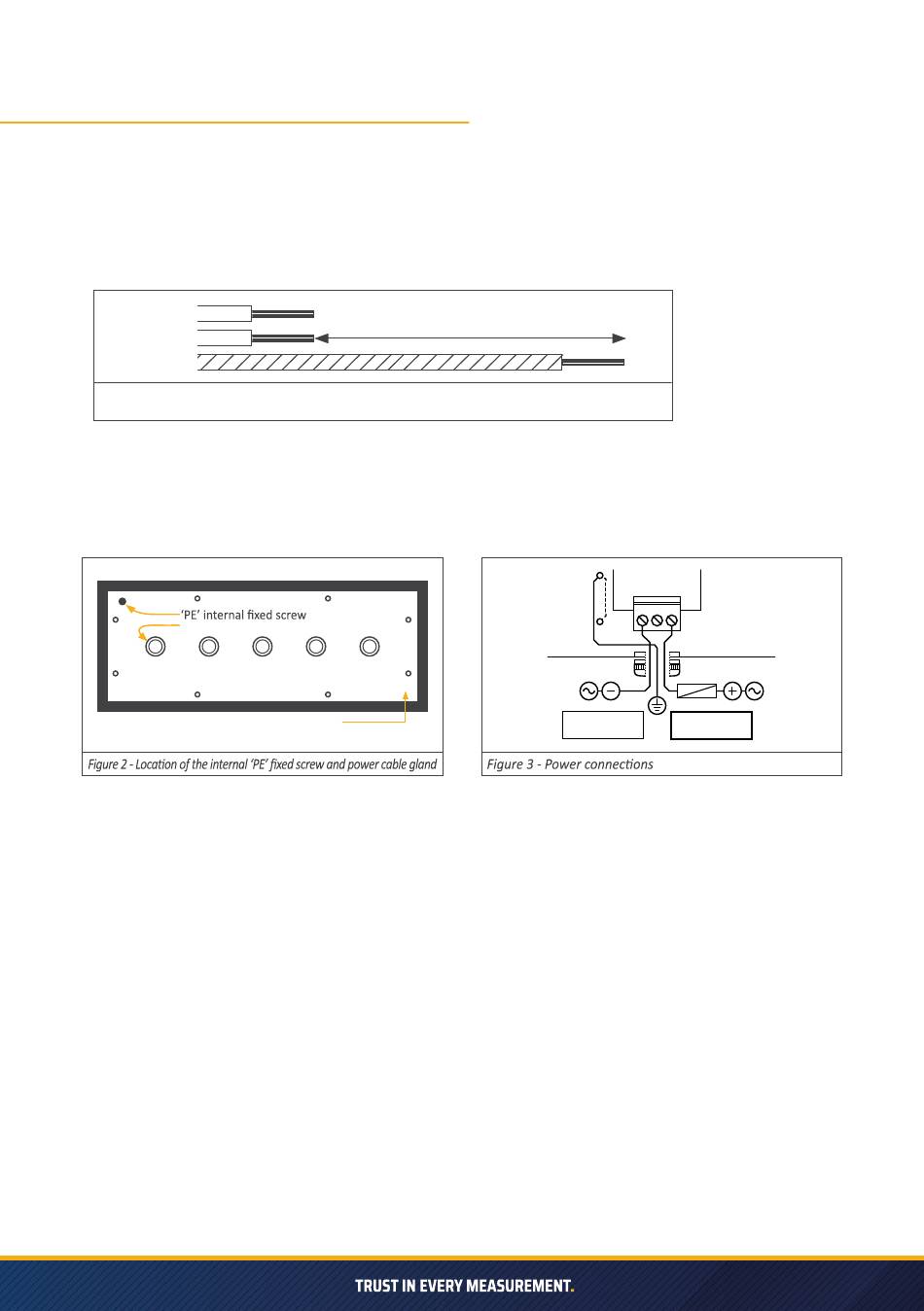

Figure 1 - Longer earth wire
»
Verbinden Sie das Erdungskabel mit der internen festen Schraube PE (siehe Abbildung 2) an der
Innenseite der hinteren Abdeckung. Das Gerät verbindet intern die Metallstruktur der hinteren
Abdeckung mit der Metallstruktur der Vorderseite über ein internes grün-gelbes Kabel. (gepunktetes
Kabel in Abbildung 3).
Power cable gland
Verbinden Sie Phase und Neutralleiter (bei Wechselstrom) oder Plus- und Minuspol (bei Gleichstrom) mit
der internen Stromklemme.
Auf dem Anschlussetikett an der Außenseite des Geräts ist Platz vorhanden, um die Farbe oder den lokalen
Code für jedes Kabel einzutragen.
Um die Sicherheitsvorschrift 61010-1 zu erfüllen, muss die Stromleitung mit einer Schutzsicherung
ausgestattet werden, die als Trennelement dient, für den Bediener leicht zugänglich ist und als
Schutzvorrichtung gekennzeichnet ist.
Stromversorgung A 500-mA-Trägheitssicherung
Stromversorgung D 1000-mA-Trägheitssicherung
20 cm
Screws
PE Power Terminal
(orange)
N L
fuse
PE
