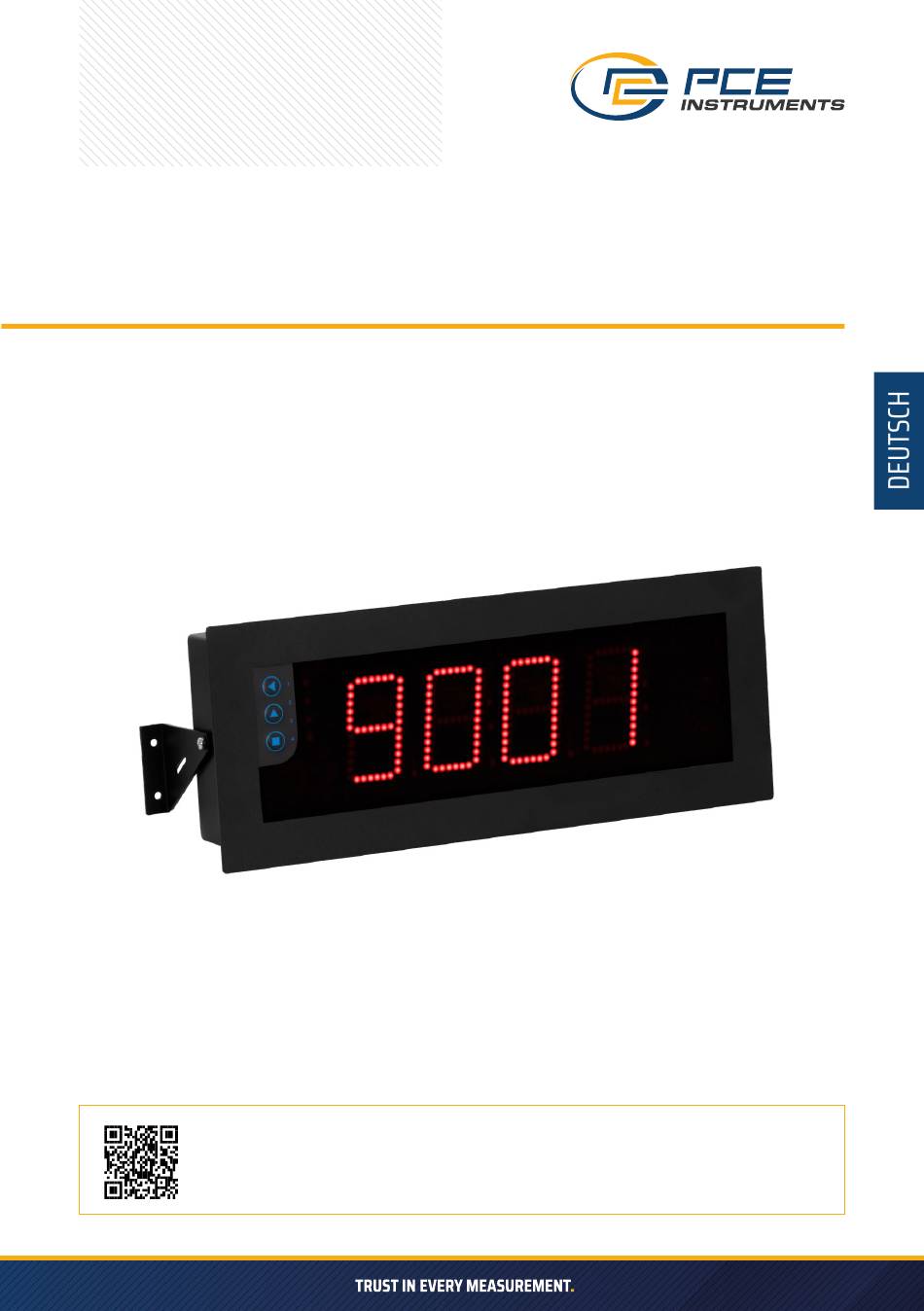

- Seite 1 BEDIENUNGSANLEITUNG INDUSTRIE DIGITALANZEIGE PCE-BPD-U User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Einleitung
EINLEITUNG Große Anzeigetafeln mit Impulszähler-, Ratmeter- und Periodmeter-Funktionen Große Anzeigetafeln für Fernablesung, für industrielle Anwendungen. Verschiedene Formate mit 4 und 6 Ziffern, mit 60 mm und 100 mm Ziffernhöhe erhältlich. Fronttastatur für den Zugriff auf das Konfigurationsmenü und optionale Fernbedienungstastatur. Robustes Metallgehäuse mit vollständigem IP65-Schutz. -
Seite 3: Wie Man Dieses Handbuch Benutzt
WIE MAN DIESES HANDBUCH BENUTZT Wenn Sie zum ersten Mal ein großes Display konfigurieren, finden Sie nachfolgend die Schritte zur Installation und Konfiguration des Geräts. Lesen Sie alle Abschnitte des Handbuchs, um sich einen vollständigen und klaren Überblick über die Eigenschaften des Geräts zu verschaffen. Vergessen Sie nicht, die Installationshinweise im Abschnitt Installationshinweise zu lesen. -
Seite 4: So Bestellen Sie
SO BESTELLEN SIE Modell Option 1 Option 2 PCE-BPD -46 (4 Ziffern, 60 mm) A (85–265 VAC und 120–370 VDC) -66 (6 Ziffern, 60 mm) D (11–36 VDC isoliert) -41 (4 Ziffern, 100 mm) -61 (6 Ziffern, 100 mm) GRÖSSEN UND FORMATE Format 46 1 –... -
Seite 5: Modulares System
Power Remote keypad Signal E D C MODULARES SYSTEM Große Anzeigetafeln sind mit einer internen modularen Architektur ausgestattet. Die Ausgangs- und Steuermodule sind unabhängig voneinander und können installiert werden, indem man auf die internen Schaltkreise des Geräts zugreift und das Modul an die Anschlussbrücken des ausgewählten Steckplatzes anschließt. -
Seite 6: Um Auf Das Instrument Zuzugreifen
UM AUF DAS INSTRUMENT ZUZUGREIFEN Um das Gehäuse zu öffnen, entfernen Sie die Schrauben von der hinteren Abdeckung. Zu jeder Schraube gehören eine Metallscheibe und eine Kunststoffscheibe. Sobald die Schrauben entfernt sind, nehmen Sie die hintere Abdeckung ab. Die folgende Abbildung zeigt den inneren Aufbau des Geräts im 64-Format. Sie zeigt die Position der 3 Steckplätze für optionale Ausgangs- und Steuermodule, den Stromanschluss und den Eingangssignalanschluss. -
Seite 7: Stromanschlüsse Und Schutzerdung
STROMANSCHLÜSSE UND SCHUTZERDUNG » Lösen Sie die Schrauben an der Rückwand und entfernen Sie die Rückwand. » Führen Sie das Netzkabel durch die Netzkabelverschraubung. » Bereiten Sie die Netzkabel so vor, dass das Erdungskabel 20 cm länger ist als die anderen Kabel (siehe Abbildung unten). - Seite 8 Anschlüsse für Eingangssignale » Lösen Sie die Schrauben an der Rückwand und entfernen Sie die Rückwand. » Suchen Sie den Anschluss für das Eingangssignal. » Führen Sie das Signalkabel durch die Signalkabelverschraubung. » Schließen Sie die Eingangssignalkabel an (siehe Abbildung 4) und wählen Sie den entsprechenden Jumper mA oder Vdc.
- Seite 9 Anschlussbeispiele V exc. signal mA signal mA common Input Signal Input Signal mAVdc mAVdc ±20 mA) ±20 mA) V exc. + Vdc + Vdc 0 Vdc 0 Vdc Input Signal Input Signal mAVdc mAVdc ±10 Vdc) 0/10 Vdc signals (or ±10 Vdc) Enthaltene Funktionen Abschnitt Schnellzugriffsmenü...
-
Seite 10: Technische Daten
TECHNISCHE DATEN Ziffern Anzahl der Ziffern 4 oder 6 (siehe Tabelle 10) Ziffer 7 Segmente Betrachtungswinkel 120º Farbe Ziffernhöhe (siehe Tabelle 10) Lesen max., min. (siehe Tabelle 10) Dezimalpunkt konfigurierbar Überbereich / Unterbereich Flash-Lesung Erfassungen (siehe Tabelle 10) Anzeigeaktualisierung (siehe Tabelle 10) Sprungantwort (siehe Tabelle 10) Eingangssignal... - Seite 11 Leistung Leistung A 85 ... 265 VAC und 120 ... 370 VDC isoliert (Isolation 2500 VAC) Leistung D 11 ... 36 VDC isoliert (Isolation 1500 VDC) Verbrauch (siehe Tabelle 9) Sicherungen siehe Stromanschlüsse und Schutzerdung Leitungsquerschnitt max. 2,5 mm Konfiguration Fronttastatur mit 3 Tasten Fernbedienung Ausgangs- und Steuerungsoptionen...
- Seite 12 Format 46 Format 41 Format 66 Format 61 Anzahl der Ziffern Ziffernhöhe 60 mm 100 mm 60 mm 100 mm Lesereichweite 25 m 50 m 25 m 50 m Steckplätze für Ausgabe- und Steuerungsoptionen Maximale Lesereichweite 9999 999999 Minimale Lesereichweite -1999 -199999 Verbrauch (ohne...
-
Seite 13: Konfigurationsmenü
KONFIGURATION Das Gerät verfügt über zwei Menüs, auf die der Benutzer zugreifen kann: » Konfigurationsmenü (Taste SQ) » Schnellzugriffsmenü (Taste UP) Konfigurationsmenü Im Konfigurationsmenü können die Konfigurationsparameter geändert werden, um das Gerät an die Anforderungen der Anwendung anzupassen. Um das Konfigurationsmenü aufzurufen, drücken Sie 1 Sekunde lang die Taste SQ. -
Seite 14: Ersteinrichtung
ERSTEINRICHTUNG Drücken Sie 1 Sekunde lang auf SQ, um das Konfigurationsmenü aufzurufen. Eine Beschreibung der Menübedienung finden Sie im Abschnitt Bedienung der Menüs. Um die Grundeinstellungen des Geräts zu konfigurieren, wählen Sie den Eingangssignalbereich, die Dezimalstellenposition und skalieren Sie den Messwert. Wählen Sie unter dem Parameter Input (Inp) den Eingangssignalbereich aus. -
Seite 15: Zweiter Sollwert
Feldkorrektur Die Feldkorrekturfunktion (F.cor) korrigiert die Messwerte des Geräts nach dessen Installation vor Ort. Aufgrund von Ungenauigkeiten im tatsächlichen Signal können Messwertabweichungen und -verschiebungen auftreten. Die Feldkorrekturfunktion bietet eine schnelle und einfache Möglichkeit, diese Ungenauigkeiten auszugleichen. Erzeugen Sie das niedrige Eingangssignal und aktivieren Sie die Feldkorrekturfunktion für niedrige Werte, wenn die Messwerte nicht den Erwartungen entsprechen. -
Seite 16: Menü Zur Konfiguration Der Alarme
Gesperrte Alarme Durch Aktivieren der Funktion Gesperrte Alarme wird der Bediener gezwungen, mit dem Gerät zu interagieren, wenn ein Alarm aktiviert wurde. Nach der Aktivierung bleibt der Alarm im aktiven Zustand gesperrt, auch wenn der Messwert wieder unter den Sollwert fällt, bis der Bediener die Alarme manuell durch Drücken der Taste LE auf der Vorderseite (oder der Fernbedienungstaste LE) entsperrt. - Seite 17 » Konfigurieren Sie im Parameter Deaktivierungsverzögerung (dEL.1) die Verzögerung, die vor der Deaktivierung des Alarms angewendet werden soll. Die Verzögerung beginnt zu zählen, sobald der Sollwert plus der Hysterese-Wert erreicht ist. Wert von 0,0 bis 99,9 Sekunden. » Um mit Fensteralarmen zu arbeiten (siehe Abbildung 8), aktivieren Sie Sollwert 2 (SEt2) und konfigurieren Sie dann den gewünschten zweiten Sollwert.
- Seite 18 Anzeigefilter Das Gerät verfügt über mehrere Funktionen zur Personalisierung der Anzeige, um die Messung zu stabilisieren und das Signalrauschen zu minimieren. Die verfügbaren Funktionen sind: » Mit Fixed Digits (FIX.d) kann jede Ziffer auf einen festen Wert festgelegt werden. In der Regel werden eine oder mehrere Ziffern rechts davon auf 0 festgelegt.
-
Seite 19: Segmentlinearisierung
Segmentlinearisierung Das Gerät verfügt über eine Segmentlinearisierungsfunktion, mit der bis zu 20 Segmente nichtlineare Signale linearisieren können. Beispiel: Ein Tank mit unregelmäßiger Form wird zur Wasserspeicherung verwendet. Der Tank verfügt über einen Druckwandler, der ein Signal liefert, das proportional zum Wasserstand im Tank ist. Mit Hilfe der Segmentlinearisierungsfunktion kann der Messwert skaliert werden, um Informationen über das Wasservolumen im Tank anstelle der Wasserhöhe im Tank zu liefern. -
Seite 20: Menü Für Die Konfiguration Der Werkzeuge
MENÜ FÜR DIE KONFIGURATION DER WERKZEUGE Im Menü Tools (tooL) sind verschiedene Funktionen zusammengefasst. Unter Segment Linearization (S.LIn) können bis zu 20 Segmente definiert werden, um nichtlineare Signale zu linearisieren. » Geben Sie unter dem Parameter Anzahl der Segmente (nuM) die Anzahl der Segmente ein. Der Wert muss zwischen 2 und 20 liegen. -
Seite 21: Schnellzugriff
Schnellzugriff Der Schnellzugriff ist ein vom Bediener konfigurierbares Menü. Der Bediener kann dieses Menü mit einem einzigen Druck auf die Taste UP auf der Vorderseite aufrufen. Die konfigurierten Menüeinträge sind dann zugänglich. Die folgenden Parameter können über dieses Menü aufgerufen werden: »... -
Seite 22: Firmware-Version
Erregerspannung Mit Excitation Volt (V.EXc) kann der Wert der Erregerspannung auf 5 Vdc, 10 Vdc, 15 Vdc oder 20 Vdc eingestellt werden. Wählen Sie oFF, um die Erregerspannung zu deaktivieren. Passwortfunktion Die Passwortfunktion sperrt den Zugriff auf das Konfigurationsmenü. Das Schnellzugriffsmenü ist von der Passwortfunktion nicht betroffen. -
Seite 23: Werkseinstellung
WERKSEINSTELLUNG Bereich 4/20 mA Skalierung und Dezimalpunkt 4/20 mA = 0/100,0 Alarme 1, 2 und 3 Aktiv aus (deaktiviert) als Maximum Sollwert 1000 Hysterese 0 Zählwerte Aktivierungsverzögerung 0,0 Sekunden Deaktivierungsverzögerung 0,0 Sekunden Sollwert 2 Invertiertes Relais Gesperrte Alarme Anzeige Feste Ziffern Durchschnitt Schritte Linke Nullen... -
Seite 24: Meldungen Und Fehler
MELDUNGEN UND FEHLER Fehlermeldungen werden durch Blinken auf dem Display angezeigt (Beispiele für 6-stellige Formate). h.udr Hardware-Unterbereich (h.udr) / Überbereich (h.ovr). Das h.oVr Eingangssignal ist niedriger / höher als das minimale / maximale Signal, das das Gerät erfassen kann. d.udr Anzeige-Unterbereich (d.udr) / Überbereich (d.ovr). - Seite 25 MONTAGE Die Instrumentenbefestigungen sind für die Montage auf einer Platte, an der Wand oder zum Aufhängen ausgelegt. Die Position der Befestigungen für jede Art der Montage entnehmen Sie bitte den folgenden Abbildungen. Einbau in eine Schalttafel Bringen Sie den Ausschnitt wie in Abschnitt Größen und Formate gezeigt an der Schalttafel an. Entfernen Sie die seitlichen Befestigungen.
-
Seite 26: Wandhalterung
Wandhalterung Befestigen Sie die seitlichen Halterungen wie abgebildet an der Wand (siehe Abbildung 10). Jede Halterung verfügt über zwei Löcher mit einem Durchmesser von 4,5 mm und einem Abstand von 30 mm zwischen den Lochmitten. Sobald die seitlichen Halterungen an der Wand befestigt sind, setzen Sie das Gerät ein und drücken Sie die Befestigungsschrauben leicht an. -
Seite 27: Entsorgung
