Micsig MOIP200P Benutzerhandbuch
Sigofit optisch isolierte sonde
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Micsig MOIP200P
Inhaltszusammenfassung für Micsig MOIP200P

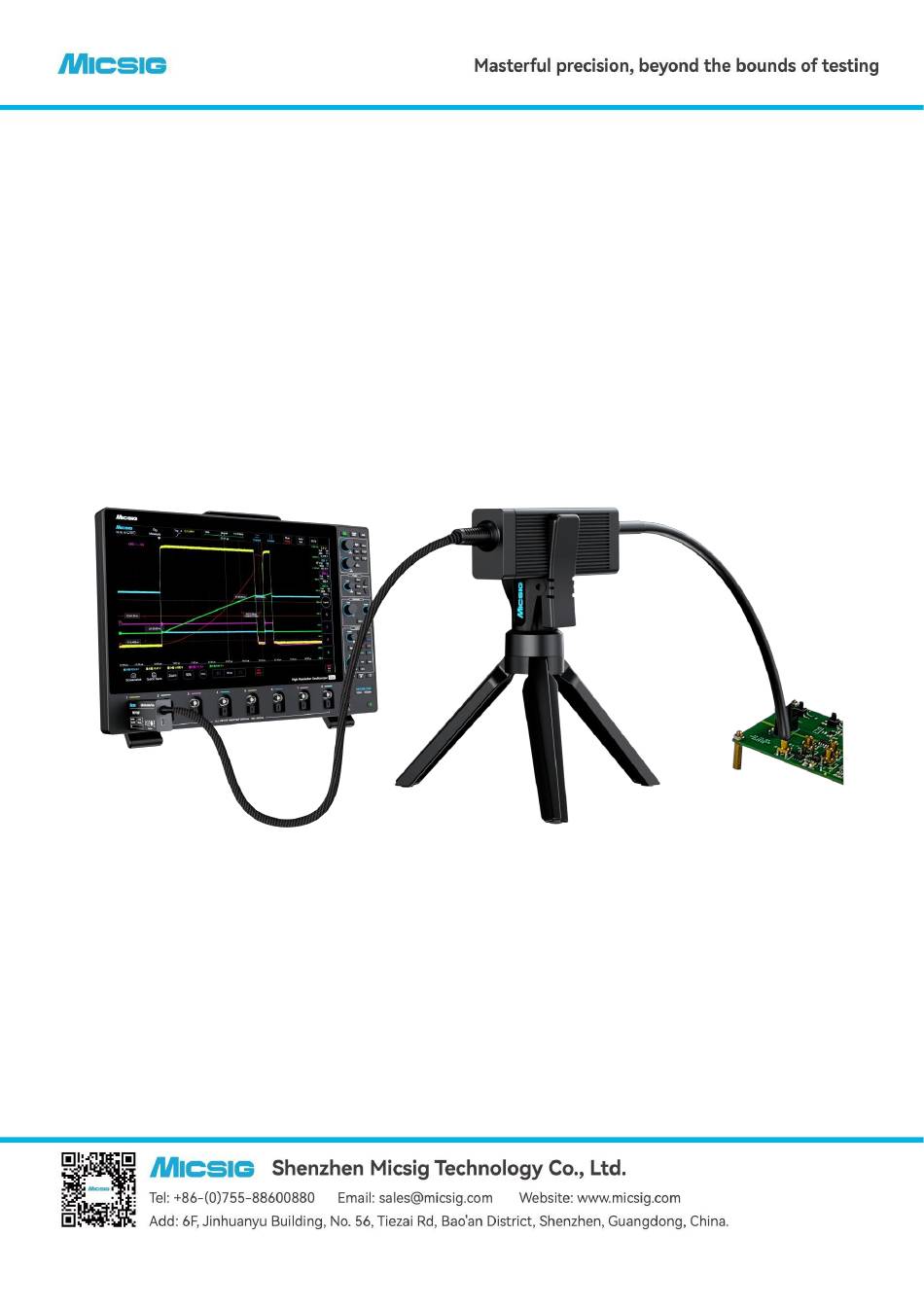

- Seite 1 SigOFIT Optisch isolierte Sonde Benutzerhandbuch...
-
Seite 2: Garantie
Benutzerhandb Garantie Micsig garantiert, dass dieses Produkt für einen Zeitraum von einem (1) Jahr ab Versanddatum frei von Material- und Verarbeitungsfehlern ist. Sollte sich während dieser Garantiezeit ein Material- oder Verarbeitungsfehler an diesem Produkt zeigen, wird Micsig nach eigenem Ermessen entweder das fehlerhafte Produkt ohne Berechnung von Kosten für Ersatzteile und Arbeitsaufwand reparieren oder ein Ersatzprodukt gegen das fehlerhafte Produkt austauschen. -
Seite 3: Inhaltsverzeichnis
Benutzerhand buch Inhalt GARANTIE .........................................2 INHALT........................................3 ALLGEMEINE SICHERHEITSHINWEISE ............................4 ZUSAMMENFASSUNG DER WARTUNGSSICHERHEIT .........................5 INFORMATIONEN ZUR EINHALTUNG VON VORSCHRIFTEN....................6 ..................................6 ICHERHEITSVORSCHRIFTEN ....................................7 MWELTHINWEISE EINLEITUNG ......................................8 BESCHREIBUNG DER SONDE................................9 ................................9 PTISCH ELEKTRISCHER ANDLER ................................10 LEKTRISCH OPTISCHER ANDLER E-O-WANDLER-DÄMPFER ............................................VORSICHTSMASSNAHMEN................................11 ............................11 ORSICHTSMAßNAHMEN FÜR DAS ESSSYSTEM ..................................11 MWELTANFORDERUNGEN... -
Seite 4: Zusammenfassung Der Allgemeinen Sicherheits En
Betreiben Sie das Gerät nicht, wenn Sie einen Defekt vermuten. Wenn Sie vermuten, dass dieses Produkt beschädigt ist, lassen Sie es von qualifiziertem Servicepersonal überprüfen. Deaktivieren Sie das Produkt, wenn es beschädigt ist. Wenden Sie sich zur Durchführung der Überprüfung an das von Micsig benannte Servicepersonal. -
Seite 5: Zusammenfassung Der Sicherheits En Zur Wartung
Benutzerhand buch Zusammenfassung der Sicherheits en zur Wartung Wartungsarbeiten dürfen nur von qualifiziertem Wartungspersonal mit den entsprechenden Qualifikationen durchgeführt werden. Lesen Sie bitte die „Zusammenfassung der Wartungssicherheit“ und die „Zusammenfassung der allgemeinen Sicherheit“, bevor Sie Wartungsarbeiten durchführen. Führen Sie keine Reparaturen alleine durch: Führen Sie keine internen Reparaturen oder Einstellungen an diesem Produkt durch, es sei denn, es ist jemand vor Ort, der Erste Hilfe und Wiederbelebungsmaßnahmen durchführen kann. -
Seite 6: Informationen Zur Konformitäts
Benutzerhandb Informationen zur Konformitäts In diesem Abschnitt sind die Sicherheits- und Umweltstandards aufgeführt, denen das Gerät entspricht. Sicherheit – Einhaltung der Norm „ “ Gerätetyp Prüf- und Messgeräte. Beschreibung des Verschmutzungsgrades Ein Maß für die Verunreinigungen, die in der Umgebung und im Inneren eines Produkts auftreten können. In der Regel wird davon ausgegangen, dass die interne Umgebung innerhalb eines Produkts mit der externen Umgebung identisch ist. -
Seite 7: Umwelthinweise
Benutzerhand buch Umwelt hinweise Dieser Abschnitt enthält Informationen über die Umweltauswirkungen des Produkts. Entsorgung am Ende der Lebensdauer Beachten Sie beim Recycling von Geräten oder Komponenten die folgenden Richtlinien: Recycling von Geräten: Die Herstellung dieses Geräts erforderte die Gewinnung und Nutzung natürlicher Ressourcen. Das Gerät kann Stoffe enthalten, die bei unsachgemäßer Handhabung . -
Seite 8: Einführung
Benutzerhandb Einführung Die optisch isolierte Sonde Micsig SigOFIT ™ bietet eine galvanisch isolierte Messlösung zur genauen Auflösung von Signalen mit hoher Bandbreite und hoher Differenzspannung bei großen Gleichtaktspannungen mit ausgezeichneter Gleichtaktunterdrückung innerhalb ihres Bandbreitenbereichs. Wichtigste Merkmale: Anwendungen: • Leistungsgerätebewertung, Stromparallelmessung, EMI- und ESD- Exklusive SigOFIT ™... -
Seite 9: Beschreibung Der Sonde
Benutzerhand buch Beschreibung der Sonden Optisch-elektrischer Frequenzwandler Der optisch-elektrische Wandler (im Folgenden als O-E-Wandler bezeichnet) kann das vom elektrisch-optischen Wandler (im Folgenden als E-O-Wandler bezeichnet) übertragene optische Signal in ein elektrisches Signal umwandeln und in das Oszilloskop einspeisen. Die Tasten am O-E-Wandler dienen zur Steuerung der Sonde, und die LEDs zeigen den Betriebsstatus der Sonde an. Tastenbeschreibung: Tastenbeschreibung: Optisch-elektrischer Wandler (O-E-Wandler) -
Seite 10: E-O-Wandler-Dämpfer
Benutzerhand buch Elektro-optischer Wandler ( ) Der elektrooptische (E-O) Wandler wandelt das elektrische Signal des zu prüfenden Geräts in ein optisches Signal um und überträgt es über Glasfaser an den optisch-elektrischen (O-E) Wandler. Der E-O-Wandler der SigOFIT-Sonde wird über die Glasfaser mit Strom versorgt, sodass keine zusätzliche Stromversorgung erforderlich ist. Elektro-optischer Wandler E-O-Wandler -Dämpfungsglieder Der Dämpfungsglied wird verwendet, um den elektrooptischen Wandler mit dem zu testenden Gerät zu verbinden. -
Seite 11: Vorsichtsmaßnahmen Sanforderungen
Benutzerhand buch Vorsichtsmaßnahmen sanforderungen Vorsichtsmaßnahmen für das Messsystem Die SigOFIT-Sonde enthält hochwertige Komponenten und sollte mit Sorgfalt behandelt werden, um Beschädigungen oder Leistungseinbußen aufgrund unsachgemäßer Handhabung zu vermeiden. Beachten Sie bitte die folgenden Vorsichtsmaßnahmen beim Umgang mit Glasfaserkabeln und elektrisch-optischen Wandleranschlüssen: •... -
Seite 12: Icherheitsanforderungen
Benutzerhand buch Sicherheits sanforderungen Der hohe Gleichtakt-Spannungsbereich der optisch isolierten Sonde SigOFIT kann für Messungen verwendet werden, bei denen hochfrequente und hochspannungsbehaftete Gleichtaktsignale auftreten. Bitte lesen und beachten Sie alle Vorsichtsmaßnahmen, wenn Sie mit diesem Produkt messen. Warnung: Bei der Verwendung dieses Messsystems kann es zu Stromschlägen kommen. Das System dient dazu, das Personal von gefährlichen Eingangsspannungen (Gleichtaktspannung) zu isolieren;... -
Seite 13: Anschluss
Benutzerhand buch Anschluss sschritte 1、Löten Sie die MMCX/MCX-Buchse oder die Koaxialleitung an die Testplatine. Hinweis: Beim Testen des Vgs-Signals muss der Signalstift (in der Mitte) der MMCX/MCX-Buchse mit dem G-Ende des MOSFET verbunden werden. Löten Sie die MMCX/MCX-Buchse direkt an den Testpunkt und verwenden Sie möglichst KEIN Verlängerungskabel, da dies zu unbefriedigenden Testergebnissen führen kann. -
Seite 14: Automatische Kalibrierung Und Manuelle Nullstellung
8、Passen Sie die Oszilloskopeinstellungen an und fahren Sie mit dem normalen Test fort. *Zusätzlich zu den oben genannten Anweisungen bietet Micsig auch eine Vielzahl von Schnittstellen zum Anschluss des Dämpfungsglieds an das zu prüfende Objekt, sodass Ihnen mehrere bequeme und effiziente Messmethoden zur Verfügung stehen. -
Seite 15: Fern Ssteuerung
Benutzerhand buch Fern ssteuerung Die optisch isolierte Sonde MOIP-Serie von Micsig SigOFIT unterstützt die Fernübertragung von Befehlen über die serielle Schnittstelle, um Selbstkalibrierungs- und 0dB/20dB-Gangschaltfunktionen zu realisieren. Schritte zur Bedienung v Anschluss an die optisch isolierte Sonde: Stecken Sie die Typ-C-Schnittstelle des RS-485-Datenkonverters in den fotoelektrischen Reduzierer, der mit der optisch isolierten Sonde verbunden ist. -
Seite 16: Technische Daten
• Die Sonde mit einer normalen Stromversorgung betrieben wird • Die Temperatur, Höhe und Luftfeuchtigkeit der Umgebung, in der sich die Sonde befindet, die angegebenen Umgebungsanforderungen nicht überschreiten. Elektrische Eigenschaften Modell MOIP200P MOIP350P MOIP500P MOIP1000P Bandbreite 200 MHz 350 MHz... - Seite 17 Benutzerhand buch 20:1 bei 0 dB ±10 V OP20-5 MMCX 1000 Vpk 4,47 MΩ || 4 pF 2:1 bei 20 dB ±1 V 50:1 bei 0 dB ±25 V OP50-5 MMCX 1000 Vpk 4,19 MΩ || 2 pF (Standard) 5:1 bei 20 dB ±2,5 V 100:1 bei 0 dB ±50 V...
- Seite 18 Benutzerhand buch Amplituden-Frequenz-Kennlinie ▲Amplituden-Frequenz-Charakteristiken verschiedener SigOFIT-Sonden Dämpfungsglied Dämpfungsspitze CMRR-Kurve ▲Gleichtaktunterdrückungsfähigkeit verschiedener Dämpfungsglieder (0 dB) bei verschiedenen Frequenzen.
-
Seite 19: Wartungsservice
Flüssigkeiten oder Lösungsmitteln aus. Vermeiden Sie es, das Innere der Sonde bei der Außenreinigung nass zu machen. Wischen Sie die Sonde nicht mit chemischen Reinigungsmitteln ab. Reinigen Sie die Außenfläche der Sonde mit einem trockenen, fusselfreien weichen Tuch oder einer weichen Bürste. Bewahren Sie die SigOFIT-Sonde bei Nichtgebrauch in dem von Micsig mitgelieferten Koffer auf. -
Seite 20: Bestellinformationen
Benutzerhand buch Bestell en Zubehör MOIP200P MOIP350P MOIP500P MOIP1000P Standard Standard 20X Dämpfungsglied OP20-3 1 Stück 1 Stück 1000X Dämpfungsglied Standard OP1000-3 1 Stück Standard 50X Dämpfungsglied OP50-5 1 Stück 5000X Dämpfungsglied Standard OP5000-5 1 Stück 50X Dämpfungsglied Standard OP50-1G 1 Stück... -
Seite 21: Dämpfungsglied
Beispiel: OP50-5 ist eine Dämpfungsspitze mit 50X und einer Bandbreite von 500 MHz. Wählen Sie anhand der folgenden Tabelle zur Konfiguration von Dämpfungsspitzen die geeignete Dämpfungsspitze aus: Modell-Nr. Standardspitze(n) Optionale Spitze(n) OP50-3, OP200-3 MOIP200P OP20-3 OP1000-3, OP2000-3, OP5000-3 OP20-3 OP50-3, OP200-3 MOIP350P... -
Seite 22: Einführung In Andere Optionale Dämpfungs -Stecker
Benutzerhandb Einführung in andere optionale Dämpfungs -Stecker Die optischen Isolationssonden der MOIP-Serie von Micsig unterstützen die Verwendung mehrerer Anschlüsse für den Anschluss an den zu testenden Schaltkreis. Die folgende Tabelle enthält eine Einführung in verschiedene Anschlüsse. Unterschiedliche Anschlüsse können die Genauigkeit der Testergebnisse beeinflussen. Bitte versuchen Sie, den Standardanschluss für den Anschluss zu wählen. -
Seite 23: Kundendienst / Service-Support
Standardzubehör ist von der Garantie für das Hauptgerät NICHT abgedeckt. Micsig bietet einen exklusiven technischen Support-Service. Während der Garantiezeit ist Micsig für die kostenlose Wartung aller Fehlfunktionen verantwortlich, die durch Qualitätsprobleme bei normaler Verwendung des Produkts verursacht wurden und die nicht durch Demontage oder Reparatur entstanden sind.
