Micsig MOIP Serie Kurzanleitung

Sigofit optisch isolierte sonde
Kurzanleitung

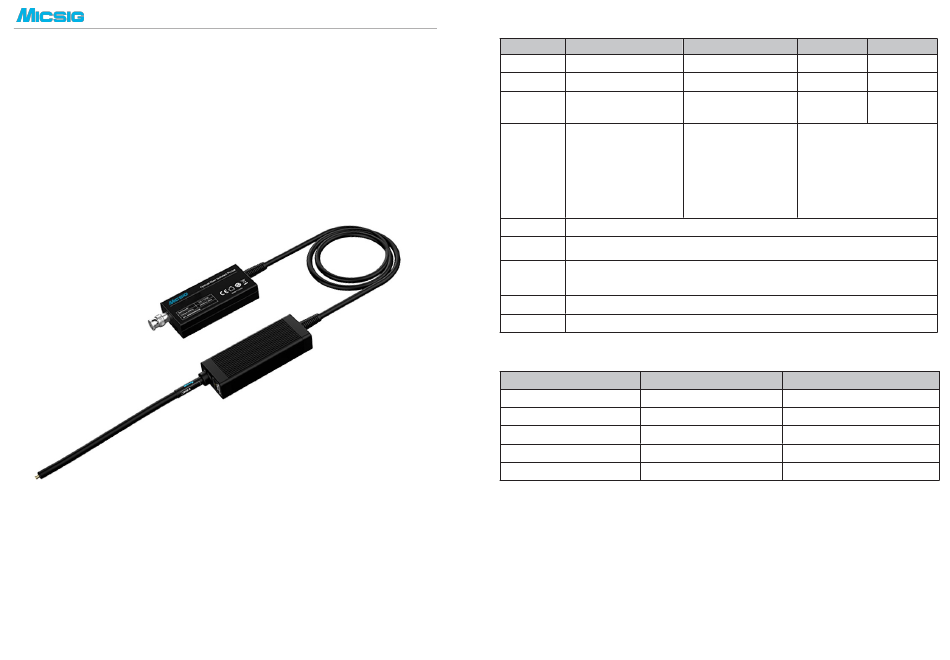

SigOFIT Optisch isolierte Sonde MOIP-Serie
1.
Übersicht
Basierend auf der exklusiven SigOFIT-Technologie verfügt die optisch isolierte Sonde SigOFIT
über eine extrem hohe CMRR und Isolationsspannung, wodurch die gesamte Wahrheit des
Signals innerhalb der Bandbreite offenbart wird.
WARNUNG
*
Blockieren Sie NICHT die Wärmeableitung an der Rückseite des optisch-elektrischen Konverters, da die
Sonde sonst überhitzt und beschädigt werden kann.
*
Das Glasfaserkabel darf NICHT übermäßig gebogen werden. Vermeiden Sie Biegungen mit einem engen
Radius (< 8 cm), Quetschungen, Knicke, Verdrehungen, Zugbelastungen oder sonstige Belastungen des
Kabels.
*
Halten Sie den Konverterkörper beim Zerlegen und Transportieren der Sonde mit der Hand fest und heben oder
ziehen Sie nicht am Kabel.
Meisterhafte Präzision, jenseits der Grenzen der Prüfung
2.
Eigenschaften
Modell
MOIP200P
Bandbreite
200 MHz
Anstiegszeit
≤ 1,75 ns
DC: 180 dB
CMRR
200 MHz: 122 dB
Standard:
OP20 (MMCX), ±25 V
Optional:
Differential
OP50(MMCX), ±62,5 V
Spannungsbereich
OP200(MCX), ±250 V
OP1000(MCX), ±1250 V
OP2000(MCX), ±2500 V
OP5000(LCX), ±6250 V
Rauschen
DC-Verstärkung
Genauigkeit
Gleichtakt-
Spannungsbereic
h
Stromversorgung
Schnittstelle
3.
Buchse und Koaxialkabel
Spannungsbereich
Bezeichnung des Zubehörs
MCX-Buchse
MMCX-Buchse
MCX-Koaxialkabel
MMCX-Koaxialkabel
LCX-Koaxialkabel
4.
Beschreibung der Tasten
Cali.-Taste:
Drücken Sie diese Taste, um die Kalibrierung in 1 Sekunde durchzuführen, ohne den Stromkreis zu
unterbrechen. Ein Signalton bedeutet Erfolg, drei Signaltöne bedeuten Fehlschlag.
Gain-Taste:
Drücken Sie diese Taste, um zwischen 0 dB (1X) und 20 dB (100mX) umzuschalten. Wählen Sie die
geeignete Stufe entsprechend dem Testbereich, um das Signal-Rausch-Verhältnis effektiv zu verbessern. Den
spezifischen Testbereich finden S i e im Benutzerhandbuch der SigOFIT-Sonde.
MOIP350P
MOIP500P
350 MHz
500 MHz
≤ 1 ns
≤ 700 ps
DC: 180 dB 350
DC: 180 dB 500
MHz: 118 dB
MHz: 114 dB
Standard: OP20(MMCX),
Standard: OP50 (MMCX),
±25 V OP1000(MCX),
±25 V OP5000 (MCX),
±1250 V
±2500 V
Optional: OP50 (MMCX),
Optional: OP20 (MMCX),
±62,5 V OP200 (MCX),
±10 V OP100 (MMCX),
±250 V OP2000 (MCX),
±50 V OP2000 (MCX),
±2500 V OP5000 (LCX),
±1000 V OP10000 (LCX),
±6250 V
±5000 V
<0,45 mVrms
1
85 kVpk
DC 12V
Universal-BNC
Zerstörungsfreie Spannung (max.)
±2500 V
≤ 2500 Vpk
±62,5 V
≤ 1000 Vpk
±2500 V
≤ 2500 Vpk
±62,5 V
≤ 1000 Vpk
±6250 V
≤ 8000 Vpk
MOIP1000P
1 GHz
≤ 450 ps
DC: 180 dB 1
GHz: 108 dB
