Euromatic Compass B Bedienungsanleitung Seite 2
Verfügbare Sprachen
Verfügbare Sprachen
6
4
5
F
E / G
7
D
2
3
A
C
C¹

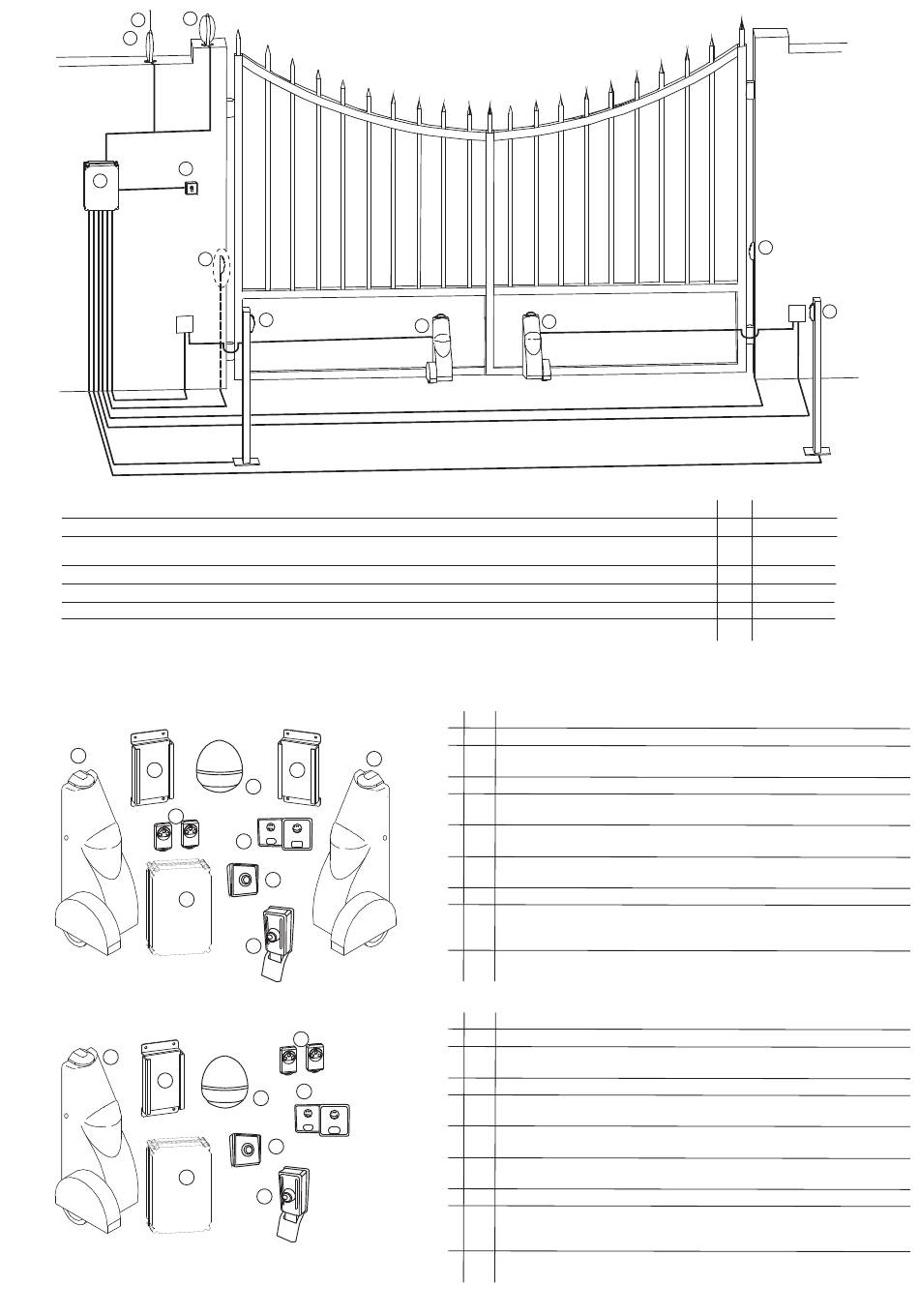

1 Motoriduttore - Motoreducteur - Gear motor - Antrieb - Motorreductor
2 Centrale elettronica - Centrale électronique - Electronic control unit - Elektroschrank - Central eléctronica
3 Fotocellule - Photocellules - Photocells - Fotozelle - Fotocélulas
4 Antenna - Antenne - Aerial - Antenne - Antena
5 Ricevitore radio - Récepteur radio - Radio Receiver - Funkempfänger - Receptor radio
6 Lampeggiatore - Clignotant - Warning light - Blinkleuchte - Luz Intermitente
7 Selettore a chiave - Contacteur a clé - Key contactor - Schlüsselschalter Selector de llave
COMPOSIZIONE KIT - KIT COMPOSITION - COMPOSITION DE KIT - KIT KOMPOSITION - COMPOSICION
01
02
06
07
03
01
02
03
SCHEMA FUNZIONALE - SCHÉMA DE FONCTIONNEMENT
OPERATIONAL DIAGRAM
FUNKTIONSPLAIN - ESQUEMA FUNCIONAL
Sx
3
1
A
01
02
04
05
08
06
07
04
05
08
Dx
1
A
C¹
C
Rx
--
Tx
01 n°2
Motoriduttore - Motoreducteur - Gear motor - Antrieb - Motorreductor
02 n°2
ST Staffa di scorrimento / Patte / Bracket / Bügel / Abrazadera
03 n°1
Centrale elettronica - Centrale électronique - Electronic control unit -
Elektroschrank - Central eléctronica
04 n°1
Lampeggiatore - Clignotant - Warning light - Blinkleuchte - Luz intermitente
05 n°1
Selettore a chiave - Contacteur à clé - Key contactor - Schlüsselschalter -
Selector de llave
06 n°2
Trasmettitori a 4 canali - Trasmitters 4 Ch - Radio Transmitter 4 Cahannels -
Hanzender 4 Ch - Transmisor 4 canales
07 n°1
Coppia fotocellule da esterno - Jeux de cellules de sécurité - Couple external
photocells - Fotozelle - Pareja fotocélulas
08 n°1
Elettroserratura
n°1
Manuale d'Installazione e Uso - Manuel d'Installation et Utilisation -
Installation and Use Manual - Handbuch der Installation und des Gebrauchs
- Manual de Uso e Instalación.
n°1
Manuale Generalità - Manuel Generalites - General Instructions manual -
Handbuch Allgemeines - Manual Generalidad
01 n°1
Motoriduttore - Motoreducteur - Gear motor - Antrieb - Motorreductor
02 n°1
ST Staffa di scorrimento / Patte / Bracket / Bügel / Abrazadera
03 n°1
Centrale elettronica - Centrale électronique - Electronic control unit -
Elektroschrank - Central eléctronica
04 n°1
Lampeggiatore - Clignotant - Warning light - Blinkleuchte - Luz intermitente
05 n°1
Selettore a chiave - Contacteur à clé - Key contactor - Schlüsselschalter -
Selector de llave
06 n°2
Trasmettitori a 4 canali - Trasmitters 4 Ch - Radio Transmitter 4 Cahannels -
Hanzender 4 Ch - Transmisor 4 canales
07 n°1
Coppia fotocellule da esterno - Jeux de cellules de sécurité - Couple external
photocells - Fotozelle - Pareja fotocélulas
08 n°1
Elettroserratura
n°1
Manuale d'Installazione e Uso - Manuel d'Installation et Utilisation -
Installation and Use Manual - Handbuch der Installation und des Gebrauchs
- Manual de Uso e Instalación.
n°1
Manuale Generalità - Manuel Generalites - General Instructions manual -
Handbuch Allgemeines - Manual Generalidad
Vista dall'interno
3
3
A
A
3 x 1,5+T
B
2 x 1,75+T
C
2 x 0,50 mm²
C¹
4 x 0,50
mm²
E
RG58
G
2 x 0,50 mm²
F
2 x 0,50 mm²
D
2 x 0,50 mm²
