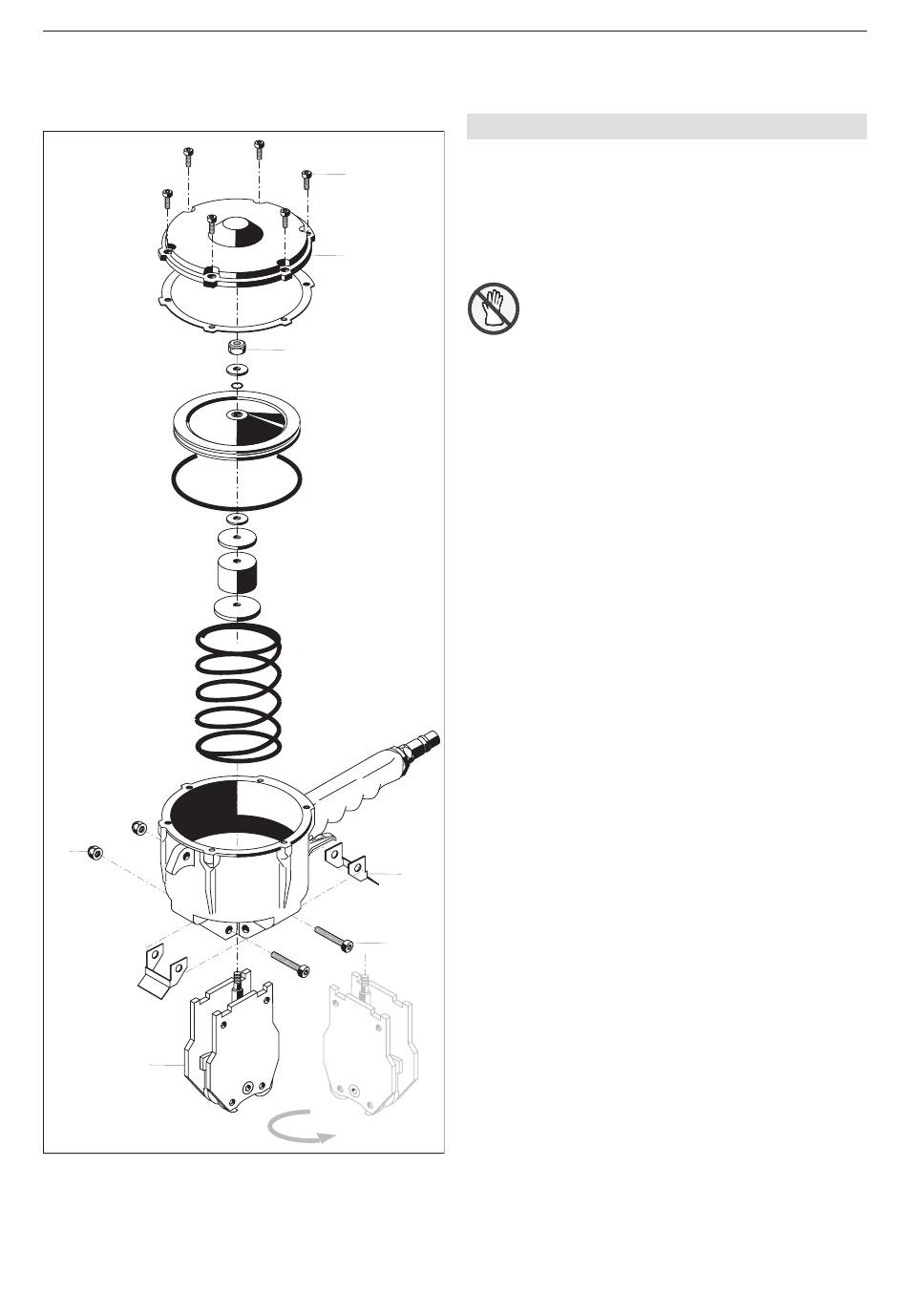

Fig. 4
05.11
1
2
3
4
5
0
90
5.2 DREHEN DES ZANGENPAKETS
Ausbau
– Apparat von Luftanschluss trennen.
– Sechs Zylinderschrauben (4/1) lösen.
– Deckel (4/2) mit Dichtung entfernen.
– Sicherheitsmutter (4/3) lösen.
Vorsicht: Beim Lösen der Sicherheitsmutter
(4/3) steht der Kolben mit der Feder unter
Druck. Daher empfiehlt es sich, den Kolben
beim Lösen der Mutter niederzudrücken und
langsam loszulassen.
– Zwei Sicherheitsmuttern (4/7) lösen, Zylinder-
schrauben (4/5) und Abdeckungen (4/4) entfernen.
– Zangenpaket (4/6) herausziehen und 90
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Strapex STR 69
drehen.
