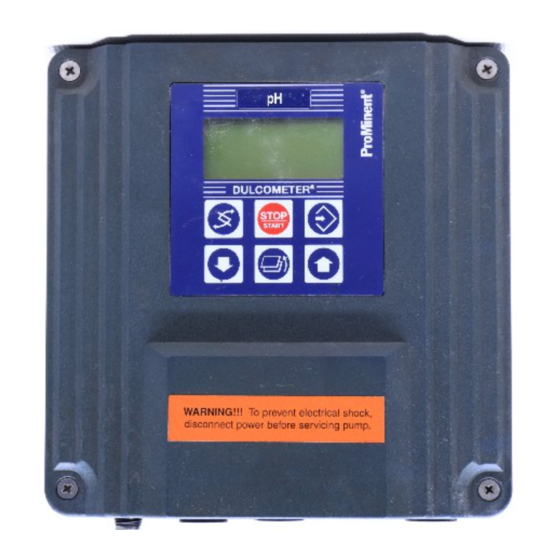

ProMinent DULCOMETER D1Ca Betriebsanleitung
Dulcometer d1c serie, messgröße chlordioxid
Inhaltsverzeichnis
Betriebsanleitung
®
DULCOMETER
D1C
Teil 2: Einstellung und Bedienung,
Messgröße Chlordioxid
D1C2-Cl02-001-D
Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 987609
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 189 10/08 G
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER D1Ca
Inhaltszusammenfassung für ProMinent DULCOMETER D1Ca
- Seite 1 D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 987609 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 189 10/08 G...
-
Seite 2: Gerätekennzeichnung / Identcode
Gerätekennzeichnung / Identcode D1C A DULCOMETER ® Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Chlordioxid (0-0,5 ppm, 0-2 ppm, 0-10 ppm, 0-20 ppm) -
Seite 3: Inhaltsverzeichnis
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C... -
Seite 4: Geräteübersicht / Bedienelemente
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Chlordioxid Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-ClO2-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige). -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER entnehmen Sie bitte der Beschreibung des Vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs. Alle Werte sind voreingestellt und können im Vollständigen Bedienmenü verändert werden. Ausgeliefert wird der Regler mit Eingeschränktem Bedienmenü, so dass von Beginn an ein sinnvolles Arbeiten mit dem Regler D1C in vielen Anwendungsfällen möglich ist. -
Seite 6: Symbole Der Display-Anzeige
Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Chlordioxid) Symbol Ansteuerung aus links... -
Seite 7: Bedienschema
Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs Kalibrier-Menü Kalibrier-Hinweise verschiedene Zugangs-Code korrekt Einstell-Menüs Einstellung von Zugangs-Code Parametern D1C2-007-Chlor D1C2-ClO2-007-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangs-Code verriegelt werden! -
Seite 8: Eingeschränktes Bedienmenü
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 0.60 auto: 30,0 °C Meßwert 0.60 ppm Daueranzeige 2 positive Werte der Stellgröße: Chlordioxid Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-ClO... -
Seite 9: Beschreibung
Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 0.60 auto: 30,0 °C Meßwert 0.60 ppm Daueranzeige 2 positive Werte der Stellgröße: Chlordioxid Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-ClO 59 % Stellgr. (w=Sollwert) (Chlordioxid-Vernichtung) 0.60 ppm D1C2-ClO2-011-D Kalibrieren der Chlordioxid-Sonde Während des Kalibrierens setzt der D1C die Stellaugänge auf „0“. - Seite 10 Eingeschränktes Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert2 oben Grenzwerte 1.50 ppm einstellen ? unten Grenzwert1 0.10 ppm D1C2-ClO2-014-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenzwertver- oben Grenzwertverletzung bei letzung Grenze 1:...
- Seite 11 Eingeschränktes Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Sollwert 0,60 ppm 0,01 ppm untere Grenze obere Grenze Bei Regelung mit Totzone Messbereich Messbereich 2 Sollwerte erforderlich. Sollwert 2 > Sollwert 1 Regelparameter xp 10 % 500 % xp bezogen auf Messbereich Regelparameter Tn...
-
Seite 12: Vollständiges Bedienmenü
Vollständiges Bedienmenü / Übersicht Das Vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorherige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 0.60 auto: 30,0 °C Daueranzeige 2 Meßwert 0.60 ppm 70 % Störgr. nur mit Regelung 59 % Stellgr. -
Seite 13: Beschreibung
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 0.60 auto: 30,0 °C Meßwert 0.60 ppm Daueranzeige 2 positive Werte der Stellgröße: Chlordioxid Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-ClO 59 % Stellgr. (w=Sollwert) (Chlordioxid-Vernichtung) 0.60 ppm D1C2-ClO2-018-D Kalibrieren der Chlordioxid-Sonde (Nullpunkt und Steilheit) Während des Kalibrierens setzt der D1C die Stellaugänge auf „0“. - Seite 14 Vollständiges Bedienmenü / Beschreibung Fehlermeldung Bedingung Bemerkung Kalibrierung ClO nicht möglich! -Steilheit zu gering Kalibrierung wiederholen Sondensteilheit zu gering (<25 % der Normsteilheit) Kalibrierung ClO nicht möglich! -Steilheit zu hoch Kalibrierung wiederholen Sondensteilheit zu hoch (>300 % der Normsteilheit) DPD-Wert zu klein DPD <2 % vom Messbereich Kalibrierung nach DPD >...
- Seite 15 Vollständiges Bedienmenü / Beschreibung Kontrollzeit Messwert ACHTUNG Diese Funktion darf nicht bei Anwendungen aktiviert werden, bei denen davon ausgegan- gen werden kann, dass der Messwert sich nicht ändert. Diese Funktion prüft, ob sich der Messwert von der Sonde (am Messwerteingang) innerhalb der „Kontrollzeit Messwert“...
- Seite 16 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Maximale Hubzahl/Minute aus = 0 Hübe/min der Pumpen 1 und 2 Relais für Leistungsansteuerung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Grenzwert-, Magnetventil-Relais oder Stellmotor Relaiszuordnung Magnetventil 1 Magnetventil 2...
- Seite 17 Vollständiges Bedienmenü / Beschreibung Zyklus Timerrelais ACHTUNG Bei einem Abfall der Versorgungsspannung wird der Timer zurückgesetzt. ® Am Ende der (Timer-)Zyklus-Zeit schließt der DULCOMETER D1C das zugeordnete Timerrelais für die Dauer von "t ein" (Timer). Eine "Pause" unterbricht den Timer. Wenn im LC-Display die Uhr zu sehen ist, dann kann genau dann der Timer über die Eingabe-Taste an den Anfang des Zyklus zurückgesetzt werden.
- Seite 18 Vollständiges Bedienmenü / Beschreibung b) theoretische Schaltzeit > (Zyklus - min. Zeit) berechnete Schaltzeit < Zyklus Zyklus Zyklus Zyklus min. Zeit theoretisch Zyklus Zyklus Zyklus min. Zeit tatsächlich ® Der DULCOMETER D1C schaltet so viele Zyklen lang nicht aus, bis die Differenzen zwischen Zyklus und theoretischer Schaltzeit die „min.
- Seite 19 Vollständiges Bedienmenü / Beschreibung Steht die Grenzüberschreitung länger als die „Verzögerungszeit Grenzwerte“ an, dann wird eine quittier- bare Fehlermeldung ausgelöst und das Alarmrelais fällt ab; ist zusätzlich „Regelung“ auf „aus“ gestellt, dann stoppt der Regelvorgang. Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben.
- Seite 20 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Chlordioxid negative Werte der Stellgröße: De-ClO...
- Seite 21 Vollständiges Bedienmenü / Beschreibung Störgröße Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Störgröße Störgröße Störgröße Störgröße einstellen ? Hz / mA Nennwert Störwirkung: additiv 10 Hz 10.00 Hz Störgröße max. additive Stellgröße 100 % D1C2-ClO2-029-D mögliche Werte Anfangswert Schrittweite unterer Wert...
- Seite 22 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 1 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal Regelung mA-Ausgang 1 Nur mit Normsignalausgang Stellgröße: Stellgröße positiv ClO 0 mA = mA-Ausgang 1 mA-Ausgang 1 20 mA = negativ De-ClO -100% einstellen? Meßwert...
- Seite 23 Vollständiges Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Allg.Einstellung Identcode: D1CA Alarmrelais Pause Normal Informationen DxDxxxxxxxxxx aktiv - aktiv geschlos Programmversion - Alarm aus D1C-B1 FW-5.00 - td: 0 min 5000 Zugangsk.: Bedienmenü: deutsch vollständig...
- Seite 24 Vollständiges Bedienmenü / Beschreibung Pause Normal ® Wenn der Pause-Kontakt geschlossen wird, setzt der DULCOMETER D1C die Stellausgänge auf „0“ so lange der Pause-Kontakt geschlossen ist bzw. für eine anschließende Verzögerungszeit t (wenn t > 0 min eingestellt ist). Während der Pause-Kontakt geschlossen ist, ermittelt der D1C im Hintergrund den P-Anteil. Bei PID-Regelung (Identcode-Merkmal „Regelverhalten“...
-
Seite 25: Fehler/Hinweise/Fehlerbehebung
Fehler / Hinweise / Fehlerbehebung... - Seite 26 Fehler / Hinweise / Fehlerbehebung...
- Seite 28 ©1995 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany ® Betriebsanleitung DULCOMETER D1C, Teil 2/Chlordioxid Änderungen vorbehalten · Printed in the F.R.Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg Telefon +49 6221 842-0 · Fax +49 6221 842-617 info@prominent.com · www.prominent.com...
