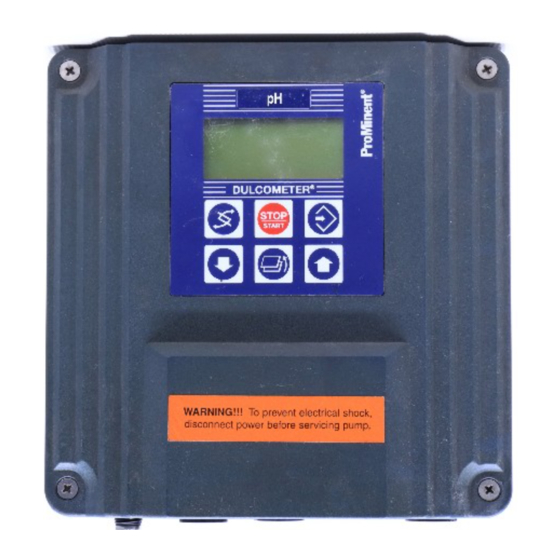

ProMinent DULCOMETER D1Ca Betriebsanleitung
Dulcometer d1c serie, messgröße konduktive leitfähigkeit
Inhaltsverzeichnis
Betriebsanleitung
®
DULCOMETER
D1C
Teil 2: Einstellung und Bedienung
Messgröße konduktive Leitfähigkeit
D1C2-Leit.-001-D
Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 987350
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 190 10/08 G
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER D1Ca
Inhaltszusammenfassung für ProMinent DULCOMETER D1Ca
- Seite 1 D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 987350 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 190 10/08 G...
-
Seite 2: Gerätekennzeichnung / Identcode
Gerätekennzeichnung / Identcode D1C A DULCOMETER ® Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Leitfähigkeit... -
Seite 3: Inhaltsverzeichnis
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca” unter www.prominent.com/dokumentation_D1C... -
Seite 4: Geräteübersicht / Bedienelemente
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Leitfähigkeit Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste DULCOMETER ® "Auf"- "Ab"- STOP Taste Taste START D1C2-Leit.-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige). -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung HINWEIS Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER ® entnehmen Sie bitte der Beschreibung des Vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs – einem "vollstän- digen" und einem "eingeschränkten". Alle Werte sind voreingestellt und können im vollständigen Bedienmenü verändert werden. -
Seite 6: Symbole Der Display-Anzeige
Symbole der Display-Anzeige Die Display-Anzeige des Reglers DULCOMETER ® D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Leitfähigkeit heben) Symbol Ansteuerung aus links... -
Seite 7: Bedienschema
Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs verschiedene Zugangscode korrekt Einstell-Menüs Einstellung von Zugangscode Parametern D1C2-Leit.-007-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangs-Code verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! Ist bei einem Einstell-Menü... -
Seite 8: Eingeschränktes Bedienmenü
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 %... -
Seite 9: Beschreibung
Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 % Stellgr. (w = Sollwert) 1000 µS/cm D1C2-Leit.-011-D Kalibrieren Leitfähigkeit Messparameter Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Meßparameter... - Seite 10 Eingeschränktes Bedienmenü / Beschreibung Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Grenze 1: 10 mS/cm 0,01 mS/cm -1 mS/cm 21 mS/cm Messbereich 20 mS/cm Grenze 2: 15 mS/cm Grenze 1: 100 mS/cm 0,1 mS/cm -10 mS/cm 210 mS/cm Messbereich 200 mS/cm Grenze 2: 150 mS/cm Regelung...
- Seite 11 Eingeschränktes Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! 5000 Allg.Einstellung Identcode: D1CA Alarmrelais Zugangsk.: Informationen DxLxxxxxxxxxx aktiv Bedienmenü: Programmversion deutsch D1C-L0 FW-1.20 eingeschränkt D1C2-Leit.-016-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv...
-
Seite 12: Vollständiges Bedienmenü
Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 µS/cm Daueranzeige 2 Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung Stellgr. -59 % (w = Sollwert) 1000 µS/cm... -
Seite 13: Beschreibung
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm 70 % Störgr. nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 % Stellgr. (w = Sollwert) 1000 µS/cm D1C2-Leit.-018-D Messparameter Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Meßparameter = Meßbereich... - Seite 14 Vollständiges Bedienmenü / Beschreibung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Kalibrieren α Kalibrieren bei Kalibrieren bei Kalibrieren 1500 Temperatur 1 Temperatur 1 Wert: 23,8 °C Temp1 1,080/cm Sonde in Probe ! Wert übernehmen ? ZK : 23,8 °C 23,8 °C α...
- Seite 15 Vollständiges Bedienmenü / Beschreibung Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Sondenanschluss 2-Leiter 2-Leiter 4-Leiter Leitungswiderstand ermitteln manuell manuell automatik manuelle Eingabe Leitungswiderstand 0,5 Ω 0,1 Ω 0 Ω 50 Ω Abschlusswiderstand 10,0 Ω 0,1 Ω 10 Ω 50 Ω Korrekturwert Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Korrekturwert...
- Seite 16 Vollständiges Bedienmenü / Beschreibung Relais für Leistungsansteuerung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Grenzwert-, Magnetventil-Relais oder Stellmotor Relais Relaiszuordnung Magnetventil 1 Magnetventil 2 einstellen ? Relais1: Leitf. Leitf. 10 s 10 s Relais2: Zyklus Zyklus min.
- Seite 17 Vollständiges Bedienmenü / Beschreibung ® Am Ende der (Timer-)Zyklus-Zeit schließt der DULCOMETER D1C das zugeordnete Timerrelais für die Dauer von „t ein“ (Timer). Eine „Pause“ unterbricht den Timer. Wenn im LC-Display die Uhr zu sehen ist, dann kann genau dann der Timer über die Eingabe-Taste an den Anfang des Zyklus zurückgesetzt werden.
- Seite 18 Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert 1 unten Grenzwert 2 oben 1000 µS/cm 1500 µS/cm Grenzwerte einstellen ? Nur mit Grenzwertrelais Grenzwert 1 unten Grenzwert 2 oben 1000 µS/cm 1500 µS/cm ∆t ein ∆t ein ∆t aus...
- Seite 19 Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden wie die Kalibrierung einer Messsonde.
- Seite 20 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Leitfähigkeit heben negative Werte der Stellgröße: Leitfähigkeit senken...
- Seite 21 Vollständiges Bedienmenü / Beschreibung Störgröße Störgröße Störgröße Störgröße Störgröße einstellen ? Hz / mA Nennwert: Störwirkung: 10 Hz 10,00 Hz additiv Störgröße max. additive Stellgröße 100 % D1C2-Leit.-035-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Störgröße (Durchfluss) lt. Identcode keine Signalverarbeitung 10 Hz...
- Seite 22 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal Regelung mA-Ausgang 2 Stellgröße: Nur mit 2 Normsignalausgängen Stellgröße positiv Leitf. 0 mA = mA-Ausgang 2 mA-Ausgang 2 negativ Leitf. 20 mA = 100% einstellen ? Meßwert...
- Seite 23 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv aktiv nicht aktiv Pause normal normal Hold Steuereingang Pause aktiv geschlossen aktiv geschlossen reagiert wie Schließer aktiv offen reagiert wie Öffner Alarm Pause Alarmrelais kann durch Pause-Kontakt aktiviert werden 0 min...
-
Seite 24: Fehler / Hinweise / Fehlerbehebung
