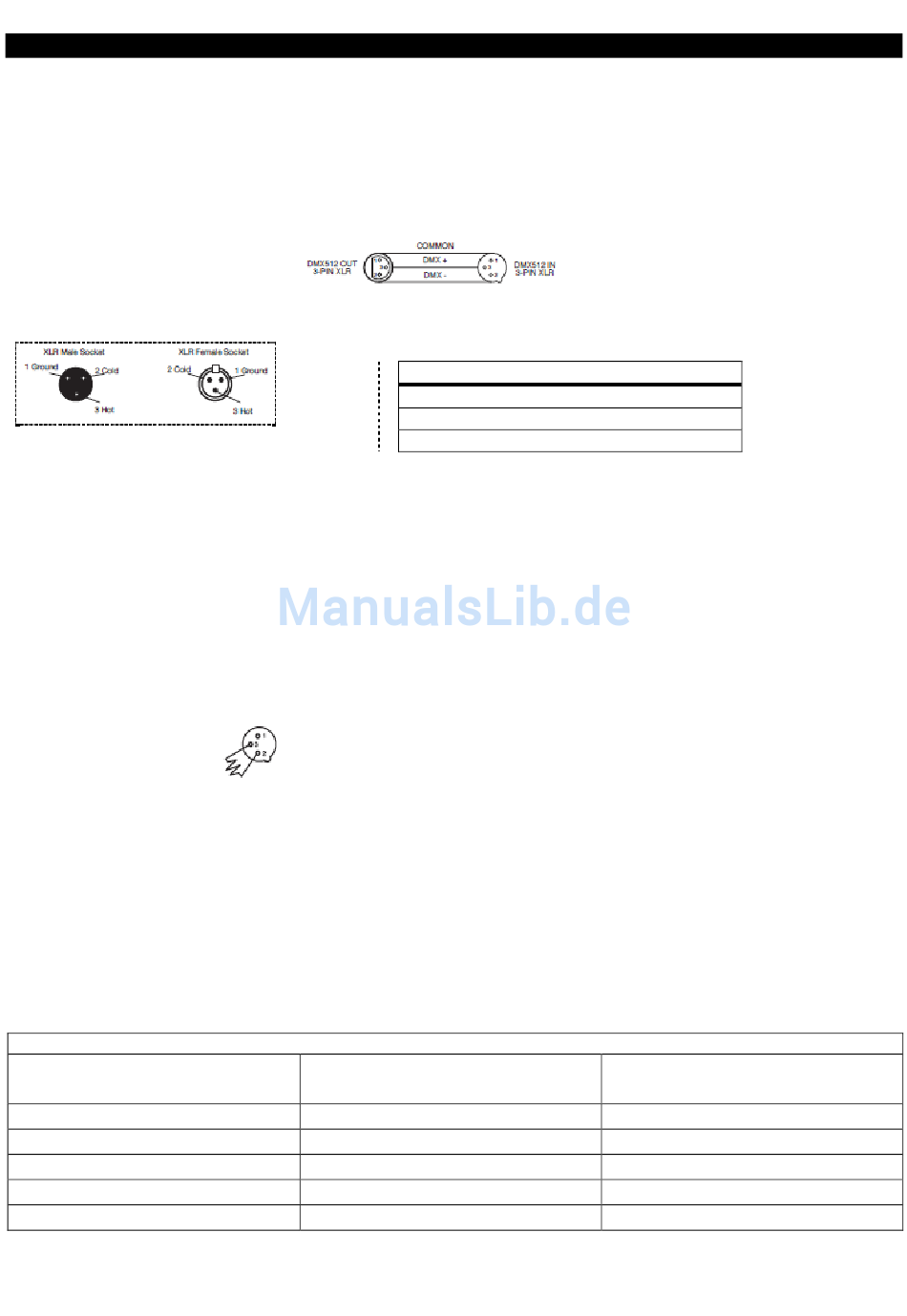

INBETRIEBNAHME (Fortsetzung)
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen.
Benutzen Sie nicht die Erdungsöse des Cinch-Steckers. Sie dürfen weder die Abschirmleitung des Kabels mit
der Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse
berührt. Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Abbildung 3
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden, kann es nötig
werden an dem zuletzt angeschlossenen Gerät
vermeiden. Ein Terminator ist ein 110-120 Ohm 1/4 Watt Widerstand, der zwischen den Pins zwei und drei
eines männlichen XLR Steckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung wird in den
weiblichen XLR Stecker des Geräts, das in einer Verkettung als letztes angeschlossen wurde, eingesteckt, um
die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert die
Wahrscheinlichkeit von Fehlfunktionen.
XLR 5-Pin DMX Stecker. Manche Hersteller benutzen für die Datenübertragung DMX-512 Datenkabel mit 5
Pins anstatt mit 3 Pins. DMX 5-Pin Stecker können an 3-Pin DMX Linien angeschlossen werden. Wenn sie
Standard 5-Pin Datenkabeln in eine 3-Pin Linie einstecken wollen, müssen sie einen Kabeladapter benutzen.
Diese Kabeladapter sind bereits in fast allen Elektrogeschäften erhältlich. Die nachfolgende Tabelle beschreibt
detaillier die richtige Anpassung der Kabel.
Leitung
Erdung / Abschirmung
Data compliment (- Signal)
Data True (+ Signal)
Nicht benutzt
Nicht benutzt
Der
Terminator
verhindert Probleme und Störungen bei der
Signalübertragung.
Es ist immer empfehlenswert einen DMX-
Anschlusselement (120 Ohm 1/4 W Widerstand)
zwischen den PIN 2 (DMX-) und PIN 3 (DMX +)
des letzen Scheinwerfers zu benutzen.
Konvertierung von Cinch 3-Pin zu Cinch 5-Pin
Weibliche 3-Pin Cinch-Stecker
A.D.J. Supply Europe B.V. – www.americandj.eu – LED Touch™ Benutzerhandbuch Seite 6
Abbildung 2
Cinch Pin Konfiguration
Pin1 = Erdung
Pin2 = Signalader (negativ)
Pin3 = Signalader (positiv)
einen Terminator zu verwenden, um Fehlfunktionen zu
reduziert
Signalfehler
und
Abbildung 4
(Out)
Pin 1
Pin 2
Pin 3
Männliche 5-Pin Cinch-Stecker (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
