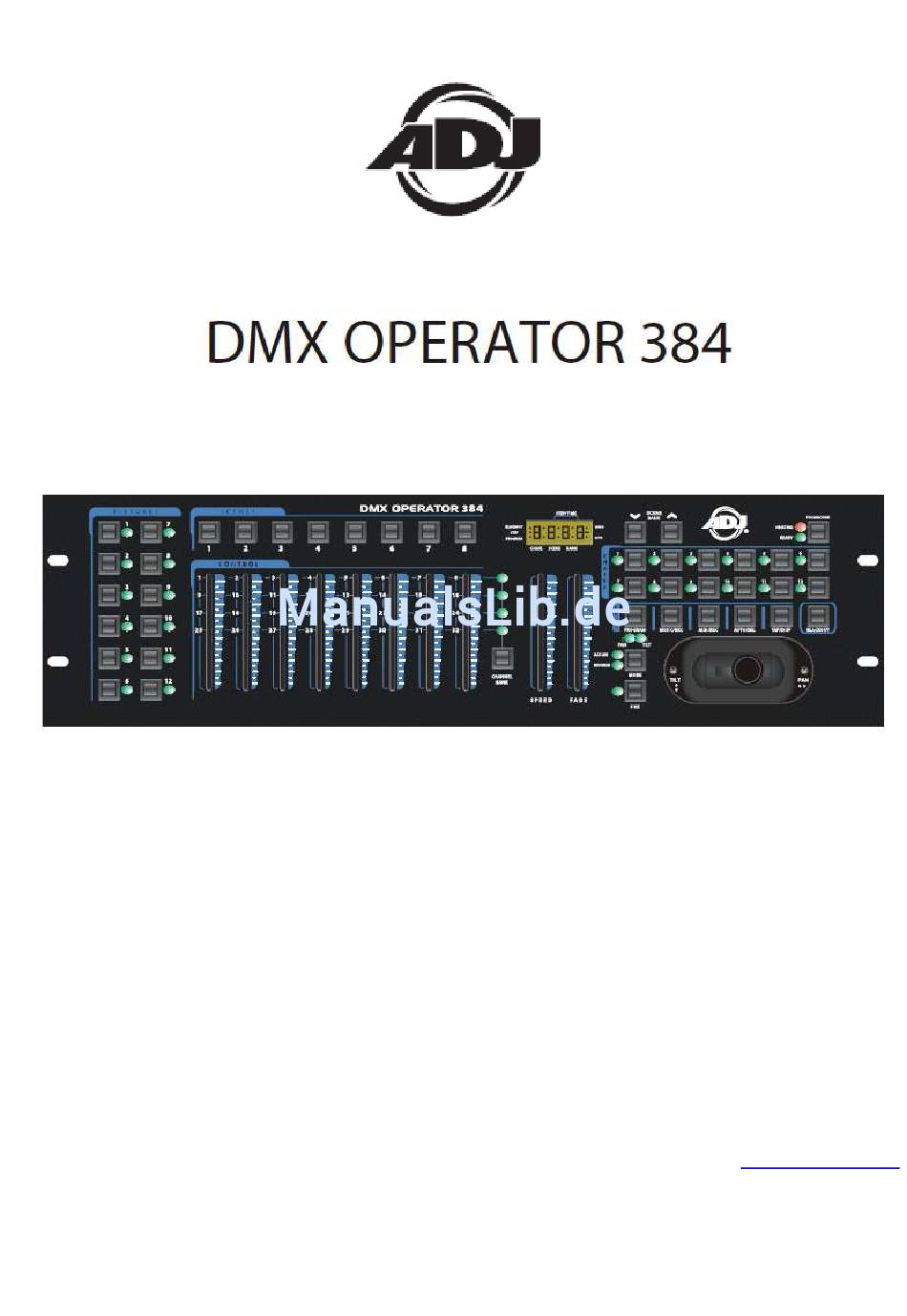

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
BETRIEBSANLEITUNG ................................7 TECHNISCHE DATEN ................................17 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 3... -
Seite 4: Einleitung

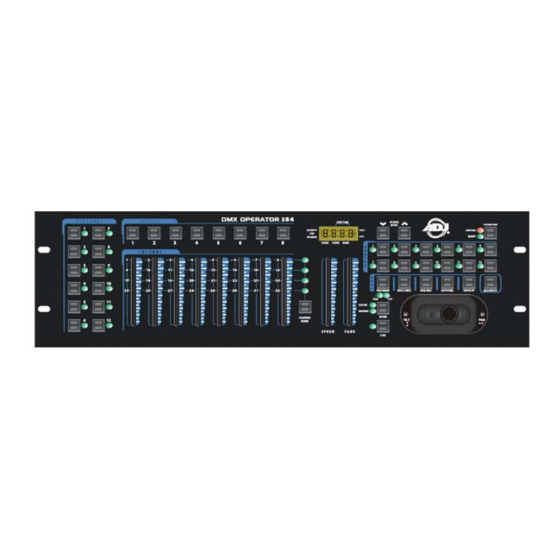

Konstruktion Bedienungsanleitung dieses Produkts können ohne vorherige Ankündigung durchgeführt werden. EIGENSCHAFTEN Der DMX Operator 384 ist ein Multifunktions-Controller, der sowohl als DMX-Controller als auch als einfacher MIDI-Controller eingesetzt werden kann. Beim Einsatz als Bühnensteuerung verfügt dieses Gerät über folgende Merkmale: •... -
Seite 5: Eigenschaften (Fortsetzung)
Zum Einstellen der Geschwindigkeit des Lauflichts (Chase) (Bereich von 0,1 Sekunden bis 10 Minuten pro Schritt). 5. Fade-Zeit-Fader: Zum Einstellen der Fade-Zeit des Chase (Bereich von 0 bis 30 Sekunden). 6. FINE-Taste: A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 5... - Seite 6 2. Audioeingang: Zum Anschließen des Studiopegeleingangs für die Audio-Auslösung (0,1 V - 1 Vp-p). 3. DB-9-Anschluss; Zum Anschließen eines optionalen externen Chase-Schritt-Controllers. 4. MIDI IN: MIDI-Anschluss für den Empfang von MIDI-Signalen von einem MIDI-Sequenzer oder einem MIDI- fähigen Gerät. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 6...
-
Seite 7: Betriebsanleitung
(6) Drücken und halten Sie die Taste Program ungefähr 2 Sekunden lang gedrückt, oder solange, bis die PROG-Kontrollleuchte auf der LED-Anzeige nicht mehr blinkt. Eine auf der LED-Anzeige blinkende Kontrollleuchte für die Verdunkelung zeigt an, dass der Controller den Programm-Modus verlassen hat. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 7... - Seite 8 Aufzeichnungs-Modus aktiviert und Sie können die Program-Taste loslassen. (2) Drücken und halten Sie die Taste MODE gedrückt und drücken Sie auf die Taste FINE. Es sollten nun die LED-Kontrollleuchten für "Zuordnen" und "Schwenkung" leuchten. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 8...
- Seite 9 (8) Sobald Sie alle Ihre Szenen gespeichert haben, drücken und halten Sie die Taste Program für ca. 2 Sekunden gedrückt, um den Modus zu verlassen. Eine auf der LED-Anzeige blinkende Kontrollleuchte für die Verdunkelung zeigt an, dass Sie den Programm-Modus verlassen haben. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 9...
- Seite 10 Drücken und halten Sie die Taste Program ungefähr 2 Sekunden lang gedrückt, oder solange, bis die PROG-Kontrollleuchte auf der LED-Anzeige nicht mehr blinkt. Eine auf der LED-Anzeige blinkende Kontrollleuchte für die Verdunkelung zeigt an, dass Sie den Programm-Modus verlassen haben. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 10...
- Seite 11 Szene enthält, die Sie zu Ihrem Chase hinzufügen möchten. Sie können die Szenen-Multiplexer auf der LED-Anzeige ansehen, indem Sie auf die 2 am weitesten rechts stehenden Ziffern verweisen. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 11...
- Seite 12 (9) Drücken und halten Sie die Taste Program ungefähr 2 Sekunden lang gedrückt, um den Modus zu beenden. Eine auf der LED-Anzeige blinkende Kontrollleuchte für die Verdunkelung zeigt an, dass Sie den Programm-Modus verlassen haben. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 12...
- Seite 13 Schritte zu gehen. Sie können außerdem den Fade-Zeit-Fader manuell einstellen, wenn Sie einen Crossfade zwischen dem Schritt einfügen möchten. (4) Wiederholen Sie die Schritte 2 & 3, um weitere Chases manuell wiederzugeben. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 13...
- Seite 14 (2) Um diese Einstellung zu ändern, drücken und halten Sie die Taste Tap/Disp gedrückt, während Sie auf die Taste MODE drücken und diese gedrückt halten. Damit sollten Sie zwischen den Optionen "OnLy" und "ALL" wechseln können. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 14...
- Seite 15 Dieses Gerät kann MIDI-Daten zum Auslösen oder Aktivieren der Multiplexer 1-30, Chases 1-12 und der Verdunkelungs-Funktion empfangen. Siehe MIDI-Tabelle unten. MIDI- Funktion Befehl 0-11 Chase 1-12 ein-/ausschalten 12-19 Szene 1-8 ein-/ausschalten 20-49 Multiplexer 1-30 auswählen Audio aktivieren/deaktivieren Auto aktivieren/deaktivieren Verdunkelung aktivieren/deaktivieren A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 15...
- Seite 16 BETRIEBSANLEITUNG (Fortsetzung) MIDI-Controller Mit den Tasten: Gerät 1-13, Szene 1-13, Chase 1-13 und dem Joystick kann der DMX OPERATOR 384 als einfacher MIDI-Controller verwendet werden. Die Funktionen der MIDI-Steuerung ist in 10 Seiten aufgeteilt. Details dazu finden Sie in der folgenden Übersicht:...
-
Seite 17: Technische Daten
500 mA, 250 V, 5 x 20 mm MIDI IN: 5-poliger MIDI-Steckverbinder DMX-AUSGANG: 3-poliger XLR (Buchse) DMX-Steckverbinder MUSIKEINGANG Cinch-Steckverbinder EXT. SCHRITTSTEUERUNG DB-9-Anschluss ABMESSUNGEN: 483 x 135 x 82 mm GEWICHT (ca.) 2,2 kg A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 18... -
Seite 19: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – DMX Operator 384 Bedienungsanleitung Seite 20...
