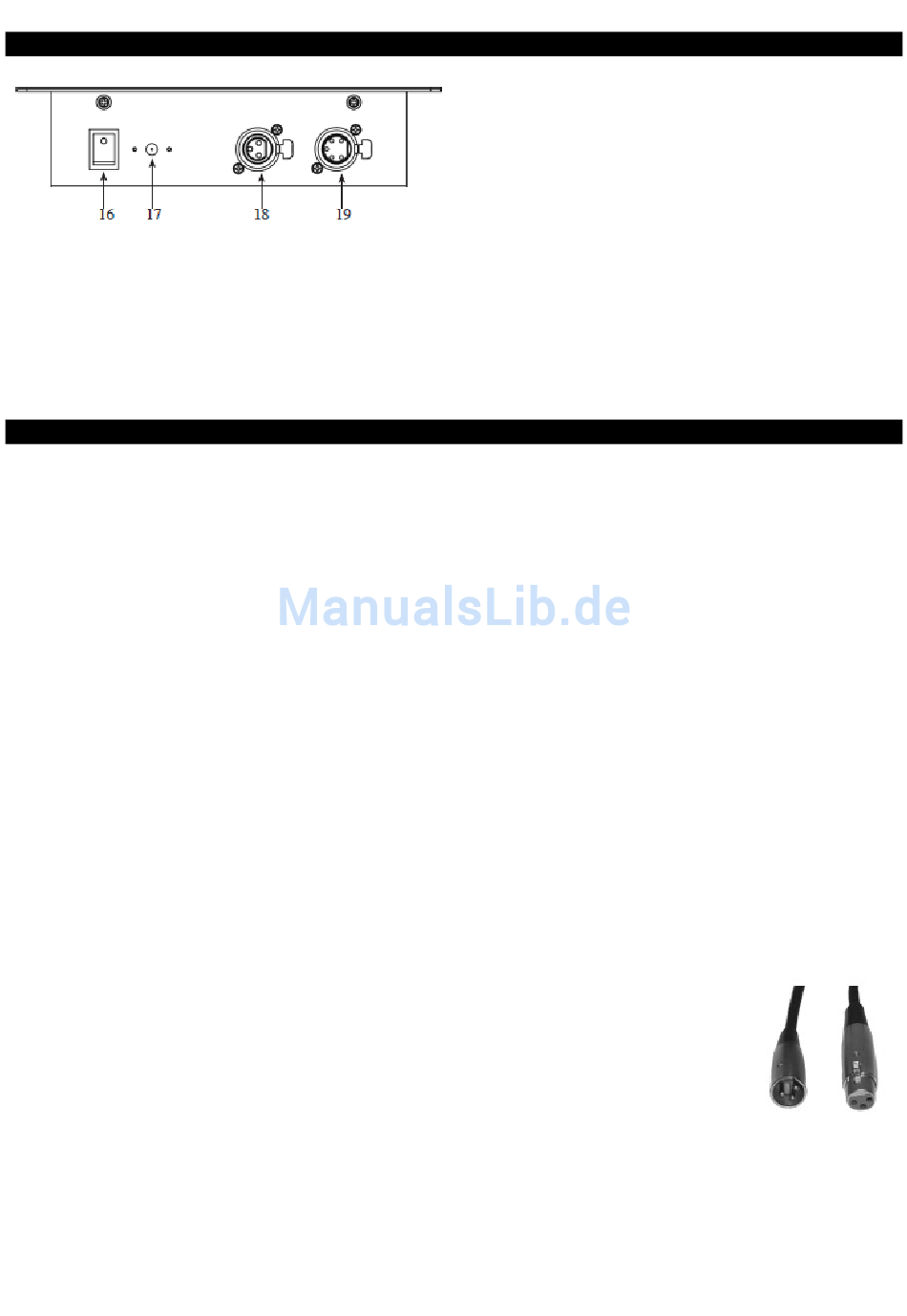

STEUERUNGEN UND FUNKTIONEN – ANSICHT VON HINTEN
16. LEISTUNGSSCHALTER – Schaltet die Stromzufuhr ein oder aus.
17. GLEICHSPANNUNGSEINGABE – akzeptier 9V Gleichspannung, 500 mA Minimum, Leistungszufuhr
.
18. DMX OUT – Wird für das Übertragen von DMX-Signalen an Scheinwerfer oder Scheinwerfergruppen
benutzt.
19. LED-T-FC – Verbinden Sie einen LED-T-FC mit diesem Eingang (Nicht im Lieferumfang inbegriffen).
INBETRIEBNAHME
Stromzufuhr: Der LED Touch von American DJ
® .
Vergewissern Sie sich, dass Sie nur den im Lieferumfang inbegriffenen Stromadapter benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von den meisten
Herstellern von Audio- und Beleuchtungsgeräten als eine Form der Kommunikation zwischen intelligenten
Scheinwerfern und der Steuerung benutz wird. Der DMX Controller sendet DMX Steuerungsdaten von dem
Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von Scheinwerfer zu Scheinwerfer via
DATA „IN" und DATA „OUT" XLR Anschlüssen verschickt. Diese Anschlüsse befinden sich auf allen DMX
Scheinwerfern (auf den meisten Controllern befinden sich nur DATA „OUT" Anschlüsse).
DMX-512-Verlinkung: DMX ist ein Protokoll, dass es ermöglicht alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX Verkettung verbunden werden, hat keinen Einfluss auf die DMX Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Daher kann der erste Scheinwerfer,
der durch den Controller gesteuert wird, der letzte in der Verkettung der Scheinwerfer sein. Wenn ein
Scheinwerfer die DMX Adresse 1 zugeteilt bekommt, weiß die Steuerung wohin die für die Adresse 1
bestimmten DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb): Ihr DMX Controller
und Ihre Einheit benötigen zugelassene DMX-512 Datenkabel mit 110Ohm für den
Dateneingang und den Datenausgang (Abbildung 1). Wir empfehlen Accu-Cable DMX
Kabel. Vergewissern sie sich, wenn Sie Ihre eigenen Kabel herstellen, dass Sie
abgeschirmte 110-120 Ohm Standartkabel nutzen (Diese Kabel können in fast allen
professionellen Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel sollten
einen männlichen und einen weiblichen Cinch-Stecker an jeweils einen der beiden Enden
haben. Achten sie auch darauf, dass DMX Kabel eingeschleift sein müssen und sich nicht
teilen dürfen.
Abbildung 1
A.D.J. Supply Europe B.V. – www.americandj.eu – LED Touch™ Benutzerhandbuch Seite 5
