ADJ DMX-512 Bedienungsanleitung Seite 9

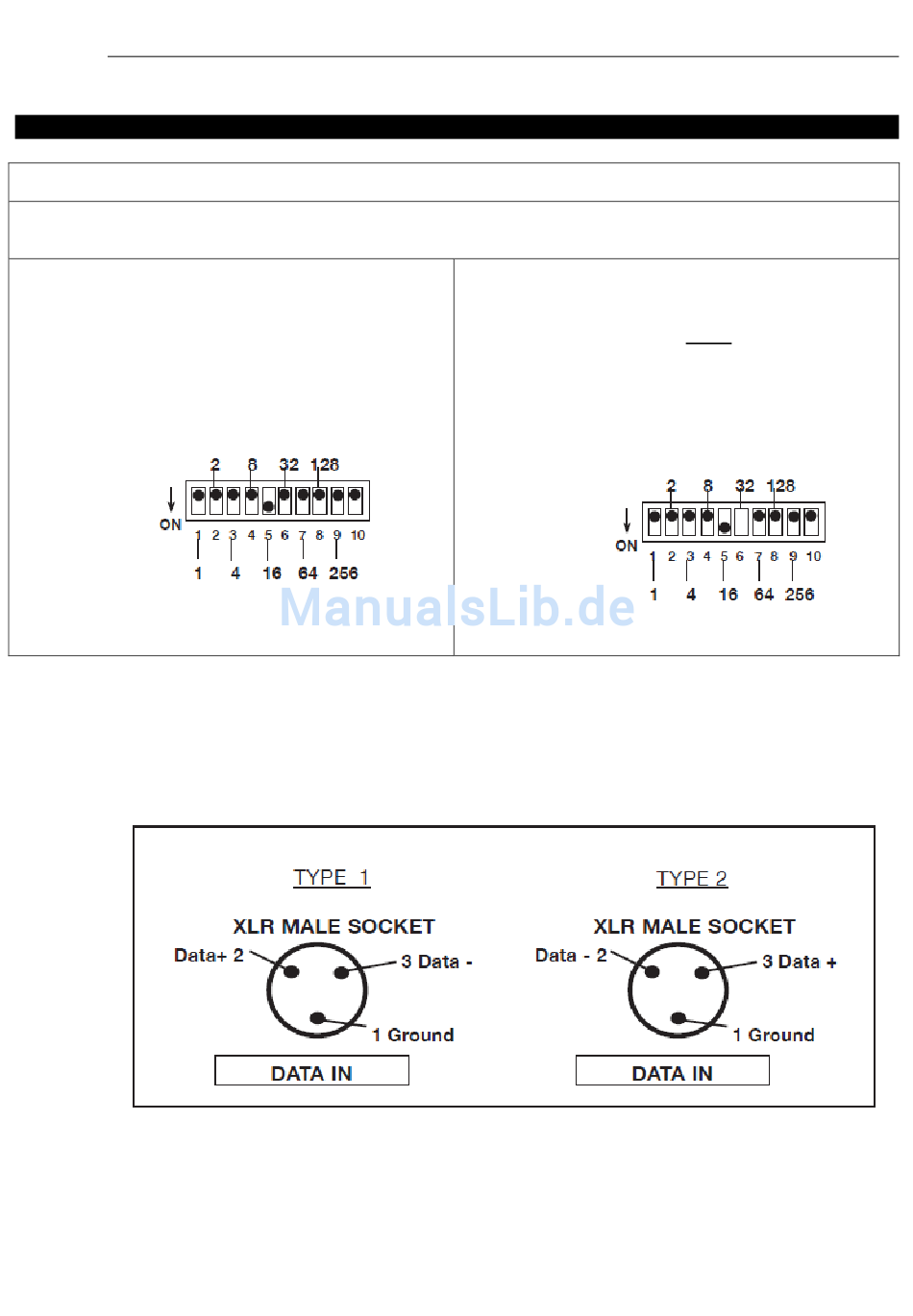

DMX512-ADRESSIERUNG (Fortsetzung)
Einige Einheiten beginnen den Empfang bei einem mehr, als der gewählten Adresse
BEISPIEL:
Einstellung der ADRESSE auf 0, die Einheit beginnt mit KANAL 1. Alle DIP-Schalter sind in der OFF-
Position.
Einstellung der ADRESSE für 17
DIP-Schalter Nr. 5 = 16
Einheit beginnt auf 17
DIP-SCHALTER DMX-ADRESSE
DIP-Schalter insgesamt = 16
Einheit beginnt auf KANAL 17
Obwohl DMX 512 Standard für die Lichtsteuerung ist, gibt es dieses Mal einige
Unterschiede, die Sie kennen sollten. Einer ist die Pin-Konfiguration. DATA + und DATA -
sind vertauscht. Dies kann durch den Umkehr-Schalter auf dem DMX Operator korrigiert
werden. Benutzen Sie, wenn Sie einige Scheinwerfer von jeder Polarität haben, einen Z-
DMXADAPT zwischen den Scheinwerfern.
Zum Beispiel: Elation Patend Light, Elation Professional Mighty Scan
= 16
Einstellung der ADRESSE für 49
DIP-Schalter Nr. 5 = 16
"
Einheit beginnt auf 49
DIP-SCHALTER DMX-ADRESSE
DIP-Schalter insgesamt = 48
Einheit beginnt auf KANAL 49
9
DMX Partner
6 = 32
=48
DMX Operator™
