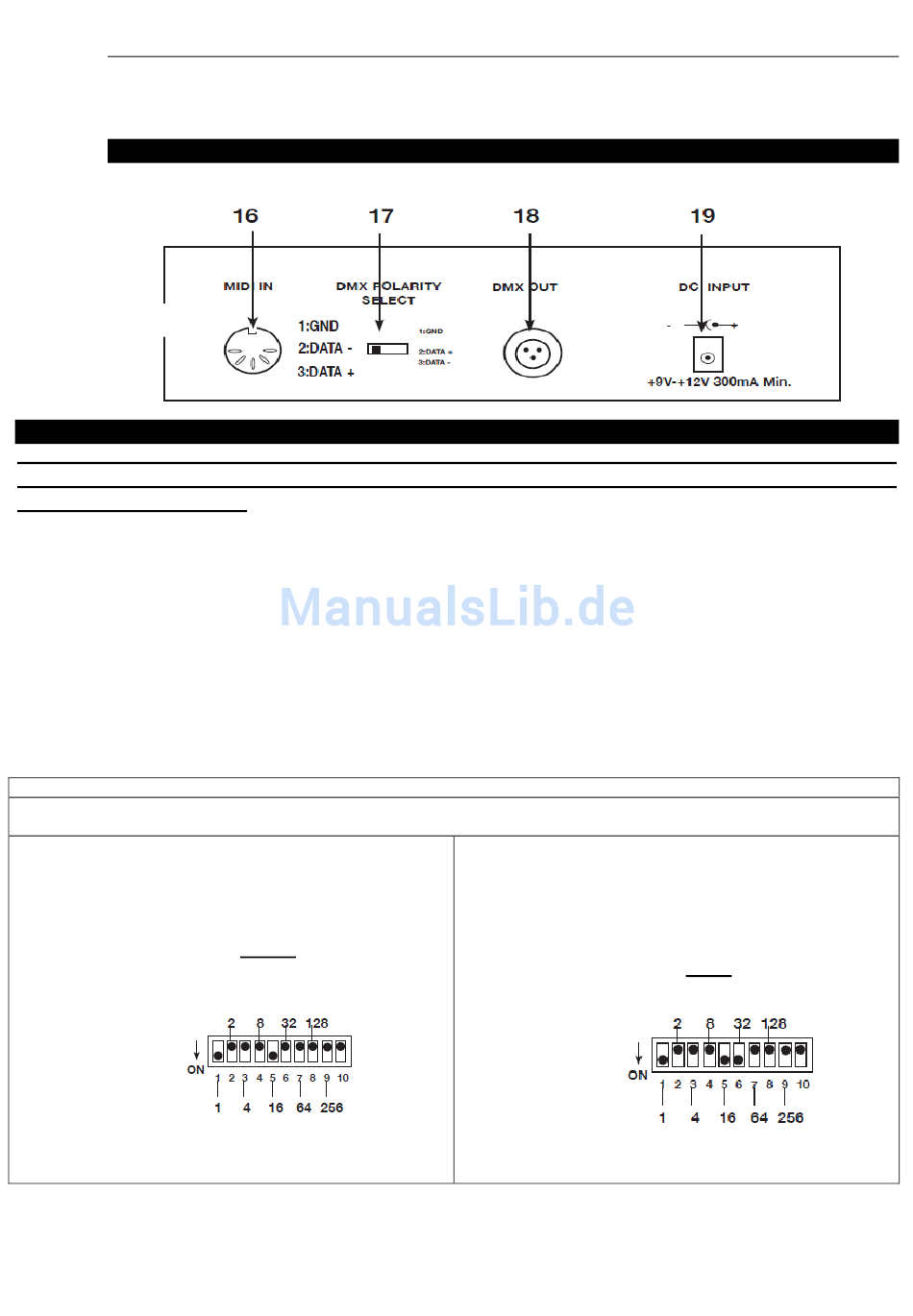

BEDIENUNGSELEMENTE DER RÜCKSEITE (Fortsetzung)
DMX512-ADRESSIERUNG
WENN SIE IHRE SCHEINWERFER ADRESSIEREN, FOLGEN SIE DEN STARTADRESSEN IN DIESEM
BUCH UND NOCHT DEN
SCHEINWERFERS FINDEN
DMX 512 ist ein Protokoll, das bis zu 512 gemultiplexte Kanäle auf ein Mal durch ein normales Kabel
verschickt. Jeder Kanal hat einen Wert zwischen 0 und 255. Sie stellen die Adresse für jeden
Empfänger (Scheinwerfer) ein, indem Sie die DIP-Schalter oder eine Art digitale Anzeige benutzen.
Jeder DIP-Schalter hat eine ADRESSE, die auf einem binären Code basiert.
DIP-Schalter Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 5 Nr. 6 Nr. 7 Nr. 8 Nr. 9
Wert 1 2 4 8 16 32 64 128 256
SIE WÄHLEN DIE ADRESSE DIE SIE WOLLEN, INDEM SIE DIE SUMME DER DIP-SCHALTER
EINSTELLEN.
DIP-Schalter Nr. 10 wird nicht für DMX genutzt, aber er dient normalerweise dazu, einige Funktionen
einzustellen, z. B.: Master/Slave, Musikaktivierung oder das Empfangen der DMX-Steuerung.
BEISPIEL:
Einstellung der ADRESSE auf der 1. Einheit beginnt mit KANAL 1.
DIP-Schalter Nr. 1 an
Einstellung der ADRESSE auf der 17.
Einheit beginnt mit KANAL 17.
DIP-Schalter Nr. 1 = 1
"
DIP-SCHALTER DMX-ADRESSE
DIP-Schalter insgesamt = 17
Einheit beginnt auf KANAL 17
©ELATION PROFESSIONAL®
ADRESSEN, DIE SIE IN DER BEDIENUNGSANLEITUNG IHRES
Die meisten Scheinwerfer beginnen auf der gewählten Adresse zu empfangen
Nr. 5 = +16
= 17
Einstellung der ADRESSE auf der 49.
Einheit beginnt mit KANAL 49.
DIP-Schalter Nr. 1 = 1
"
"
DIP-SCHALTER DMX-ADRESSE
Einheit beginnt auf KANAL 49
8
5 = 16
6 = 32
= 49
DIP-Schalter insgesamt = 49
