Lenz Digital Plus SET90 Erste Schritte Seite 23

4.2 Connexion du régulateur LH90 / LH100 à la
LZV100
LH100

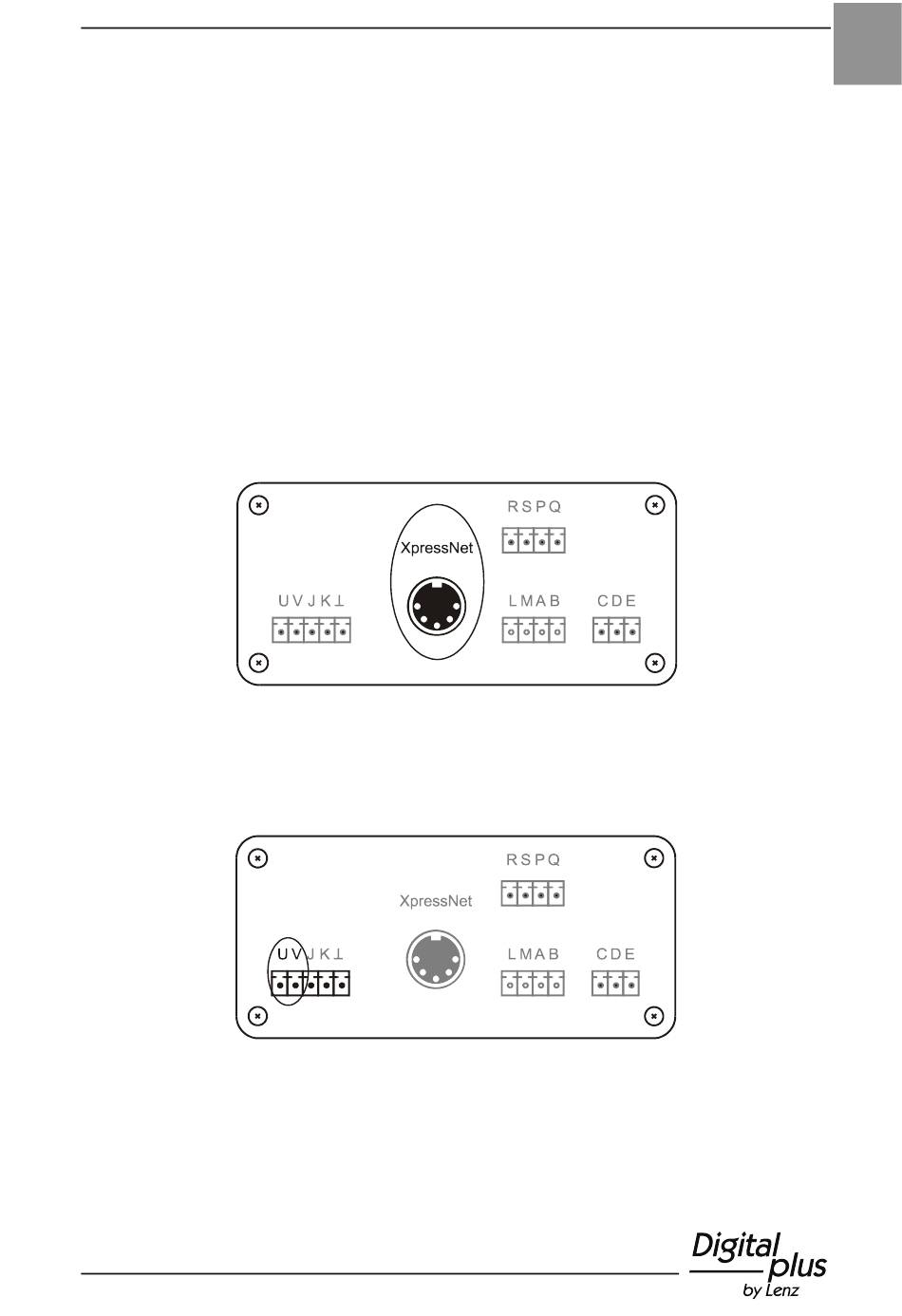

Insérez l'extrémité munie d'une fiche pentapolaire DIN mâle dans la
douille pentapolaire femelle située sur la face arrière de votre LZV100.
4.3 Connexion de la LZV100 au transformateur
Reliez les bornes U et V de la LZV100 aux bornes du transformateur
TR100 (ou TR200).
Bornes U et V pour l'alimentation en courant de la LZV100.
LH90
Insérez l'extrémité
spiralé comportant
Western (la petite fiche enrobée
de plastique transparent) dans la
douille du LH90.
23
F
du câble
la fiche
