4 Connexions et mise en service
Les connexions à la LZV100 se font au moyen de bornes à vis.
4.1 Connexion de la LZV100 à la voie

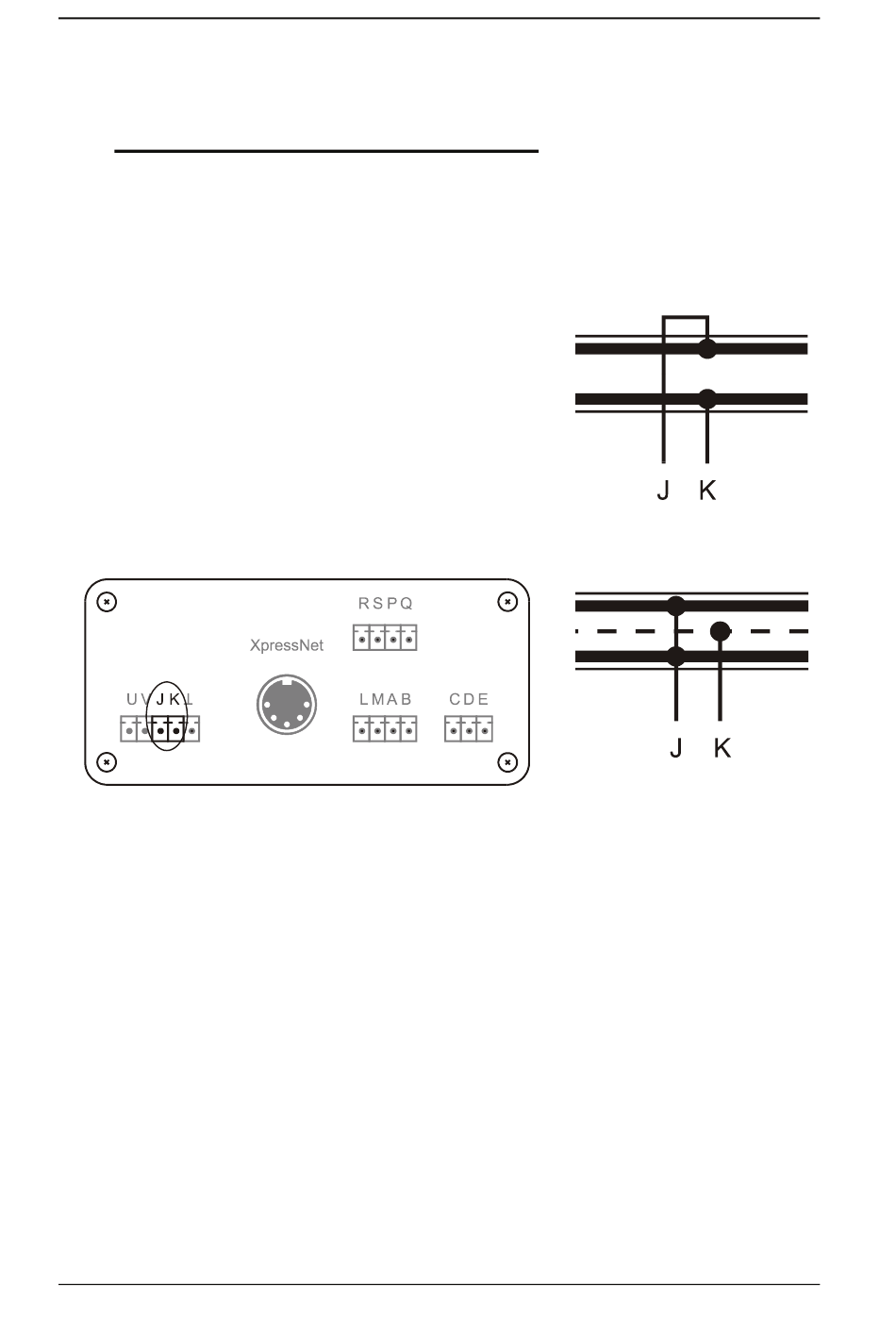

Reliez les bornes J et K de la LZV100 à la
voie.
Bornes J et K de la LZV100.
Aucun condensateur de déparasitage ne peut être installé sur les
voies du réseau. Ces condensateurs ne sont utiles qu'en exploitation
conventionnelle. En système Digital plus, ils fausseraient le format de
données et porteraient préjudice à la transmission des données.
Premier démarrage SET90 / SET100
Connexion à la voie en
système 2 rails.
Connexion à la voie en
système 2 rails et
conducteur central.
