6.3 EDID Einstellungen

Die EDID (Extended Display Identifi cation Data) wird von der Videoquelle genutzt, um das Ausgangs-
signal an die Vorgaben bzw. Möglichkeiten des verbundenen Displays anzupassen. Unter bestimmten
Umständen kann es hilfreich sein, eine dedizierte EDID festzulegen. Der MultiSwitch 41 4K60 unterstützt
das durch ein ausgefeiltes EDID Management.
Zur Wahl stehen eine umfangreiche Auswahl von vordefi nierten Werten und die Möglichkeit, bis zu vier

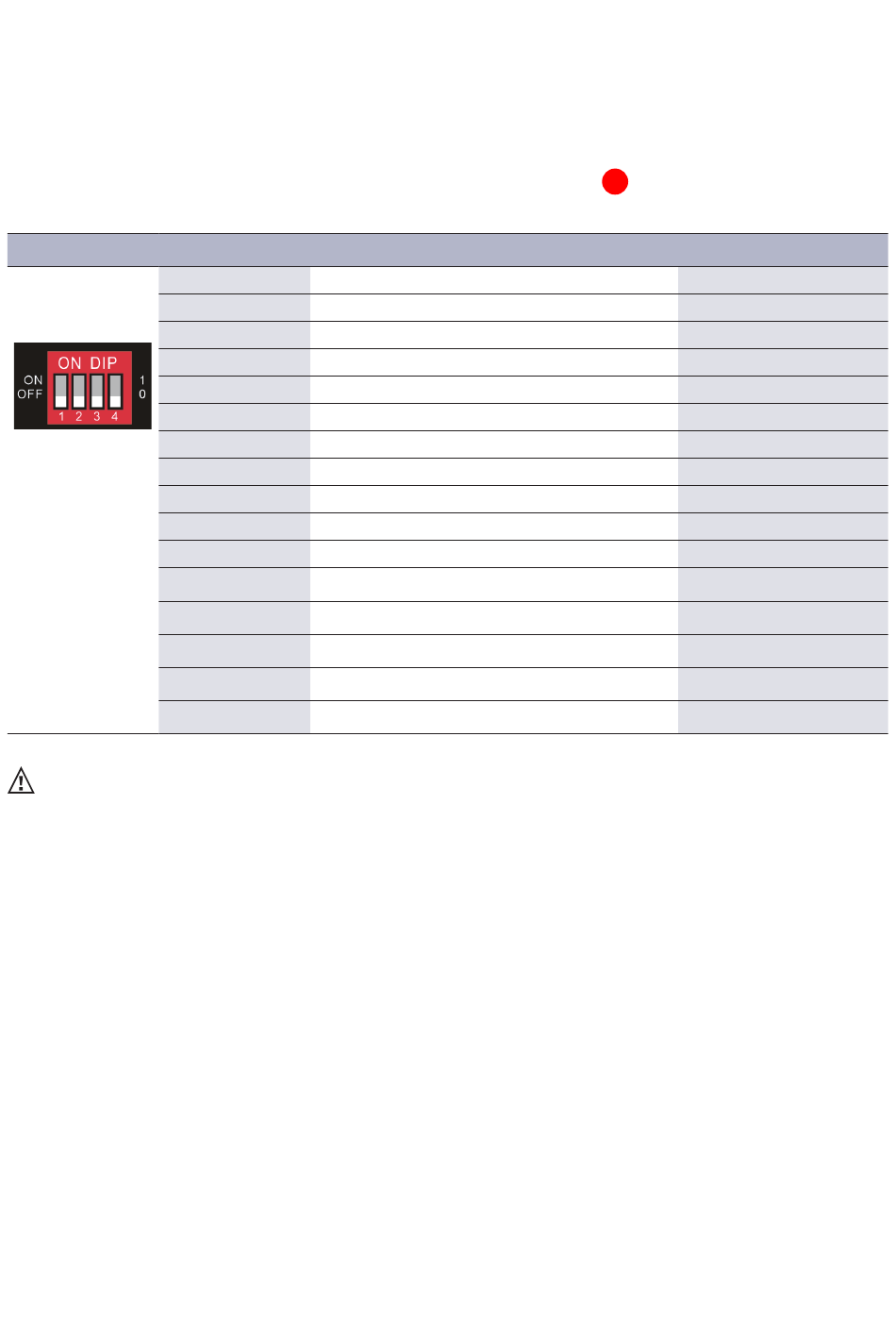

eigene Werte zu hinterlegen. Die Auswahl erfolgt über die DIP Schalter
EDID
DIP Schalter in der
unteren Position
= „ON"
DIP Schalter in der
oberen Position
Stereo Audio
= „OFF"
Stereo Audio
Stereo Audio
High Definition Audio
Hinweis zur Audiokonfi guration:
• Stereo = LPCM 2Ch
• High Defi nition: LPCM 8Ch, AC-3 6Ch, DTS 5.1, Dolby Digital 5.1
• Die vier benutzerdefi nierten EDID Einstellungen können via RS232 Befehl hinterlegt werden.
Weitere Informationen dazu fi nden Sie im Kapitel 8.4 EDID Management.
7
8
DIP Schalter
0000
0001
0010
0011
0100
0101
0110
0111
1000
1001
1010
1011
1100
1101
1110
1111
Video
Durchleitung (Standard)
1920x1080@60Hz RGB 4:4:4 8bit
1920x1080@60Hz RGB 4:4:4 8bit
1920x1080@60Hz RGB 4:4:4 12bit
1920x1080@60Hz RGB 4:4:4 12bit
3840x2160@60Hz RGB 4:2:0 12bit
3840x2160@60Hz RGB 4:2:0 12bit
3840x2160p@60Hz 4:4:4 HDR 12bit
3840x2160p@60Hz 4:4:4 HDR 12bit
1280x800@60Hz RGB 4:4:4 8bit
1920x1200@60Hz RGB 4:4:4 8bit
Benutzerdefi niert EDID 1.
Benutzerdefi niert EDID 2.
Benutzerdefi niert EDID 3.
Benutzerdefi niert EDID 4.
EDID Management per RS232
9 auf der Geräterückseite.
Audio
Durchleitung (Standard)
Stereo
High Defi nition
Stereo
High Defi nition
Stereo
High Defi nition
Stereo
High Defi nition
Stereo
Stereo
