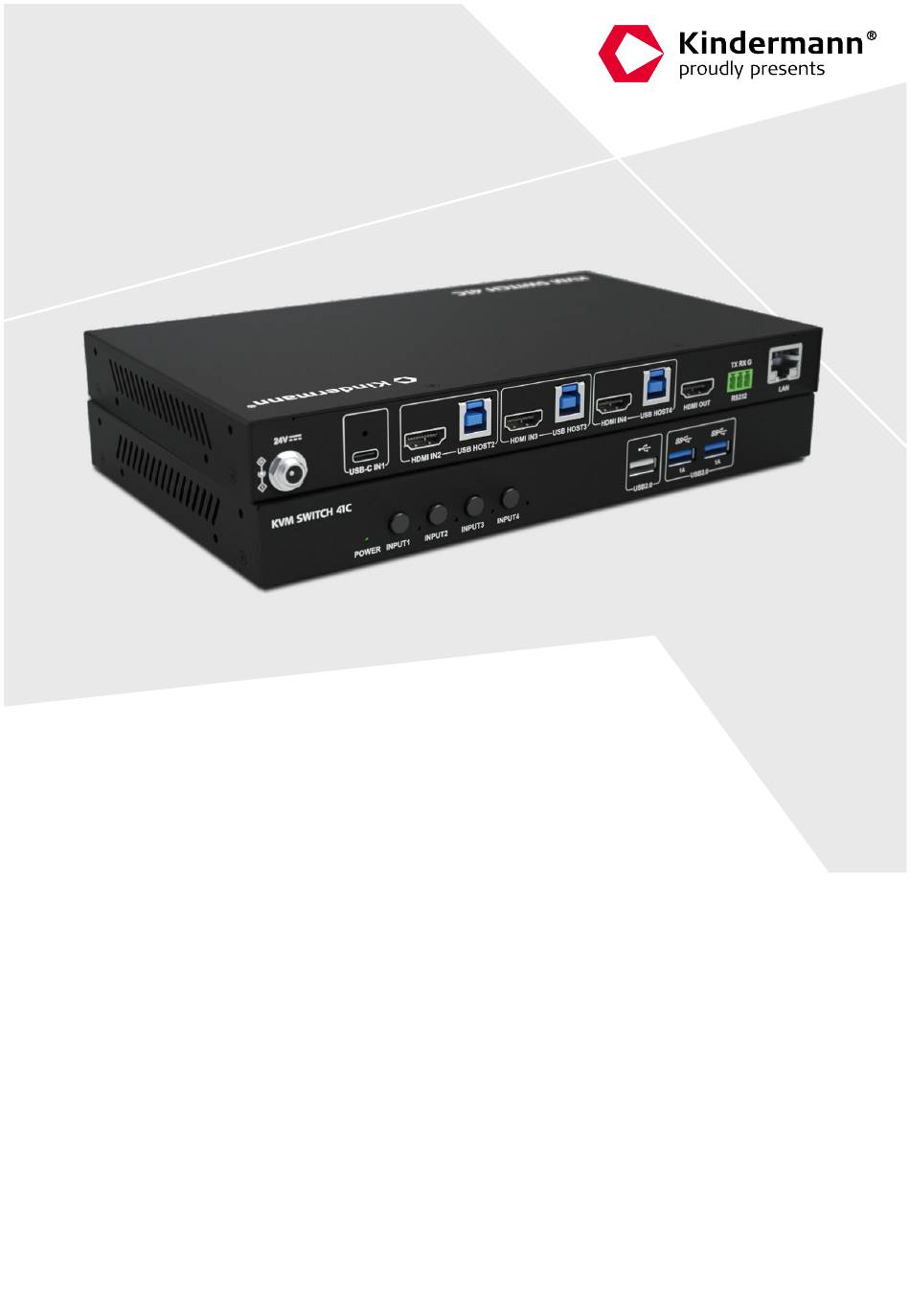

- Seite 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions KVM SWITCH 41C Signalmanagement | Signal management Art.-Nr. 5778 000 155 | Ref. No. 5778 000 155 www.kindermann.com...
- Seite 2 Inhaltsverzeichnis 1 Vorwort ..............................4 2 Sicherheitshinweise und Vorsichtsmaßnahmen ................. 4 3 Rücknahme und Entsorgung ........................ 4 4 Produktbeschreibung .......................... 5 4.1 Eigenschaften ..........................5 4.2 Lieferumfang ..........................5 4.3 Kundenservice ..........................5 5 Gerätebeschreibung ..........................6 5.1 Vorderseite ............................ 6 5.2 Rückseite ............................
- Seite 3 Table of contents 1 Foreword ............................22 2 Safety instructions and precautions ....................22 3 Disposal of the device ......................... 22 4 Introduction ............................23 4.1 Features ............................23 4.2 Scope of delivery ........................23 4.3 Customer service ......................... 23 5 Introduction ............................
- Seite 4 Ihrer lokalen Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Händler, über den Sie dieses Produkt erworben haben. Rücknahmekonzept: Das Gerät kann zur kostenfreien Entsorgung an Kindermann zurückgesendet werden. Bitte nehmen Sie für eine reibungslose Abwicklung den Kontakt mit unserem Service auf.
- Seite 5 4 Produktbeschreibung Der KVM Switch 41C verfügt über einen USB-C Eingang, drei HDMI Eingänge und einen HDMI Ausgang. Er unterstützt HDMI Signale bis zu 4K@60Hz 4:4:4 8bit und Dolby TrueHD Audioqualität. Der USB-C Eingang stellt bis zu 60W Ladestrom bereit, unterstützt Datenübertragung, DP Alt-Mode und Auflösungen bis zu 4K@60Hz 4:2:0 8bit.
- Seite 6 5 Gerätebeschreibung 5.1 Vorderseite Name Beschreibung Power LED Leuchtet dauerhaft, wenn das Gerät mit Strom versorgt wird. INPUT 1 - 4: Drücken Sie die Taste um den entsprechenden Eingang auszuwählen. Select Die LEDs sind rechts der INPUT-Taste angeordnet und zeigen den aktiven Eingang an. USB 2.0 USB 2.0 Typ-A, zum Anschluss von zum Beispiel einer Maus oder Tastatur für KVM Funktionen.
- Seite 7 2. Montieren Sie die Montagewinkel an einer geeigneten Oberfläche mithilfe passender Schrauben (nicht im Lieferumfang). Verstärker Blockschaltbild: Verstärker Das untenstehende Blockschaltbild Verstärker zeigt ein typisches Nutzungsszenario für den KVM Switch 41C. USB Geräte HDMI HDMI HDMI USB-C Verstärker HOST HOST...
- Seite 8 Eingang ausgewählt. Liegt dort kein Signal an, verhält er sich wie bei einem Signalverlust. 5. Signalverlust: Wird eine aktive Quelle entfernt, sucht der KVM Switch 41C automatisch nach der nächsten verfügbaren Quelle und beginnt dabei bei Eingang 1. Bitte beachten Sie: >...
- Seite 9 8 WebUI Der KVM Switch 41C kann über das Netzwerk per WebUI gesteuert und konfiguriert werden. Die Werkseinstellung lautet: IP Address: 192.168.0.178 Subnet Mask: 255.255.255.0 Gateway: 192.168.0.1 Konfigurieren Sie die Netzwerkeinstellungen Ihres Computers in den selben IP Adressbereich und geben Sie dann die obige IP Adresse in einen Browser ein, um auf das WebUI zuzugreifen.
- Seite 10 8.1 Allgemeine Einstellungen 8.1.1 Umschaltung Schalten Sie zwischen den Eingängen 1 - 4 um, (de-)aktivieren Sie das automatische Umschalten und legen Sie fest, ob das USB-Signal immer dem Videosignal folgt. Bitte beachten Sie: > Wenn das USB-Signal dem Videosignal folgt, wird das USB-Signal immer mit dem Video umgeschaltet.
- Seite 11 8.1.3 CEC > Auto CEC (ON/OFF): Hier kann die Auto CEC Funktion (de-)aktiviert werden. Standardmäßig ist diese Funktion aktiviert. > CEC Command: Wählen Sie aus dem Dropdown Menü einen Befehl und schicken diesen sofort an das angeschlossene Display. > Delay Time (1-30min): Bei aktivierter Auto CEC Funktion wird hier der Zeitraum festgelegt, nachdem das Display, ohne anliegendem Signal, ausgeschaltet wird.
- Seite 12 Hier können Sie RS232 Steuerbefehle an angeschlossene Geräte schicken. Die notwendigen Steuerbefehle finden Sie im Handbuch des jeweiligen Zielgeräts. > AutoRS232 (ON/OFF): Hier können Sie die AutoRS232 Funktion (de-)aktivieren. Standardmäßig ist diese Funktion aktiviert. Diese Funktion sendet automatisch den Display On Befehl, wenn ein aktives Signal angelegt wird, und den Display Off Befehl, wenn die Delay Zeit ohne Signal überschritten wird.
- Seite 13 8.2 Erweiterte Einstellungen 8.2.1 Netzwerk Hier können Sie die IP Adresse ändern, über die der KVM Switch 41C im Netzwerk erreichbar ist. Wählen Sie zwischen statischer IP Adresse oder DHCP (Dynamic Host Configuration Protocol). Standardmäßig ist eine statische IP vergeben.
- Seite 14 8.2.3 Web Service Hier können Sie den Zugang zur Web-Oberfläche per HTTP (de-)aktivieren. Werksseitig ist diese Einstellung aktiviert. HTTPS ist immer aktiviert. Bitte beachten Sie: Die Änderung dieser Einstellung erfordert einen Neustart! Hier können Sie 802.1.x - Authentifizierung (de-)aktivieren. Werksseitig ist diese Einstellung deaktiviert. Im Dropdown-Menü...
- Seite 15 8.2.5 System Hier kann die Werkseinstellung wiederhergestellt und ein Neustart durchgeführt werden. Bitte beachten Sie: Das WebUI steht ungefähr eine Minute nach Neustart zur Verfügung. 8.2.6 Firmware Version Hier sehen Sie die aktuelle Firmwareversion und die MAC-Adresse des KVM Switch 41C.
- Seite 16 9 TCP/IP Steuerprotokoll RS232 und TCP/IP Steuerprotokoll Baud rate: 115200 bps Data bit: Stop bits: Parity: none None Flow control None Zur Steuerung per TCP/IP nutzen Sie den Port: 1. System Beschreibung Befehl Beispiel für die Rückmeldung Auflistung aller API Befehle help<CR><LF Return: xxxx Firmwareversion abfragen...
- Seite 17 Lautstärke per CEC erhöhen SET CEC_VOL_INC CEC_VOL_INC out <CR><LF> out = {OUT1} out<CR><LF> Lautstärke per CEC reduzieren SET CEC_VOL_DEC CEC_VOL_DEC out <CR><LF> out = {OUT1} out<CR><LF> Stummschaltung per CEC SET CEC_VOL_MUTE CEC_VOL_MUTE out prm<CR><LF> out = {OUT1}; prm = {OK} out<CR><LF>...
- Seite 18 SET IPADDR xx.xx. IPADDR IP:xx.xx.xx.xx MASK: xx.xx. Setze IP-Adresse xx.xx xx.xx.xx.xx xx.xx. xx.xx GATE: xx.xx.xx.xx<CR><LF> xx.xx<CR><LF> IPADDR IP:xx.xx.xx.xx MASK: xx.xx. Hole IP-Adresse GET IPADDR<CR><LF> xx.xx GATE: xx.xx.xx.xx<CR><LF> Setze Nic Status SET NIC_STATUS NIC_STATUS prm<CR><LF> prm= {on, off} prm<CR><LF> Hole Nic Status GET NIC_ NIC_STATUS prm<CR><LF>...
- Seite 19 10 Spezifikationen Video 3 x HDMI (Typ-A Buchse) Videoeingänge 1 x USB (Typ-C Buchse) HDMI: Bis zu 4K@60Hz 4:4:4, HDR Eingangsauflösung USB-C: USB 3.1, unterstützt DP Alt-Mode, bis zu 4K@60Hz 4:2:0 8bit oder 4K@30Hz 4:4:4 8bit Videoausgänge 1 x HDMI (Typ-A Buchse) Ausgabeauflösung bis zu 4K@60Hz 4:4:4, HDR HDMI Standard...
- Seite 20 11 Zeichnungen/Abmessungen Rückseite 230,0 mm 230,0 mm 230,0 mm 7,68 mm Oben 7,68 mm 7,68 mm KVM SWITCH 41C KVM SWITCH 41C KVM SWITCH 41C 230,0 mm 230,0 mm 230,0 mm 4,0 mm Vorderseite 4,0 mm 4,0 mm KVM SWITCH 41C...
- Seite 21 230,0 mm Unten 230,0 mm 12 CE / UKCA Erklärung Hinweis: Die jeweils aktuelle CE / UKCA Erklärung steht hier zum Download bereit: https://www.kindermann.de/Shortlink/5778000155...
- Seite 38 11 Panel drawing Back 230,0 mm 230,0 mm 230,0 mm 7,68 mm 7,68 mm 7,68 mm KVM SWITCH 41C KVM SWITCH 41C KVM SWITCH 41C 230,0 mm 230,0 mm 230,0 mm Front 4,0 mm 4,0 mm 4,0 mm KVM SWITCH 41C...
- Seite 40 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 5778 000 155 | DE/EN | 03.2024 www.kindermann.com...
