B4 Arbeits- und Betoniergerüst
Verletzungsgefahr!
Gefahr durch Absturz!
– Belagteile und Rückenschutz so
verlegen, dass diese weder wip-
pen noch ausweichen können.
– Belag muss vollflächig geschlos-
sen sein.
– Um die Gerüstkonsole gegen aus-
hebeln zu sichern, muss die erste
Bohle direkt am Paneel anliegen.
– Montage von einem sicheren
Arbeits platz aus!
Gerüstkonsole DUO
Zulässige Belastung 150 kg/m
Maximale Einflussbreite 1,80 m.
Maximale Einbauhöhe 2,70 m.

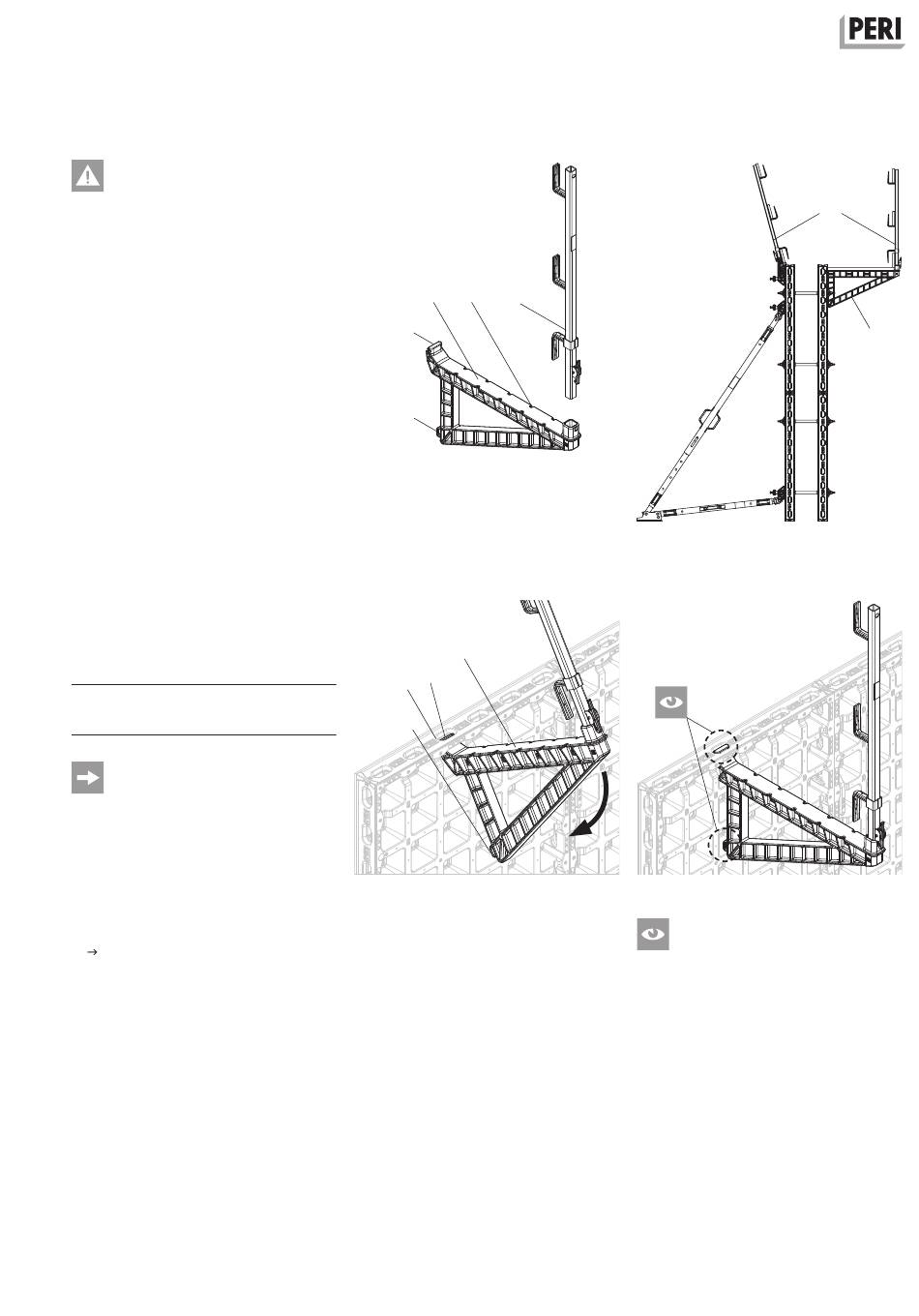

Mit den Gerüstkonsolen DUO 70 wird
ein Betoniergerüst an der DUO Scha-
lung errichtet.
(Abb. B4.00 +. B4.01)
Erforderliche Teile:
70 Gerüstkonsole DUO 70
71 Pfosten PP
Die Montage erfolgt an stehender Scha-
lung. Die Gerüstkonsole kann in jeder
Verbindertasche des Paneels montiert
werden.
Montage
1. Pfosten PP (71) in Gerüstkonsole
DUO 70 (70) einsetzen. (Abb. B4.00)
Der Pfosten PP rastet mit deutlich
hörbarem Klicken ein.
2. Obere Nase (70.1) der Gerüstkonsole
in die Verbindertasche (10.2) des
Paneels einstecken. (Abb. B4.02a)
3. Gerüstkonsole nach unten drehen bis
die untere Nase (70.2) in den Rahmen
des Paneels einrastet.
(Abb. B4.02a + B4.02b)
DUO Leichte System-Handschalung
Aufbau- und Verwendungsanleitung – Regelausführung
70 70.3
70.1
70.2
Abb. B4.00
2
.
70
10.2 70.1
1x
1x
70.2
Abb. B4.02a
71
Abb. B4.01
Abb. B4.02b
Sichtkontrolle der Einhängevor richtung.
(Abb. B4.02b)
