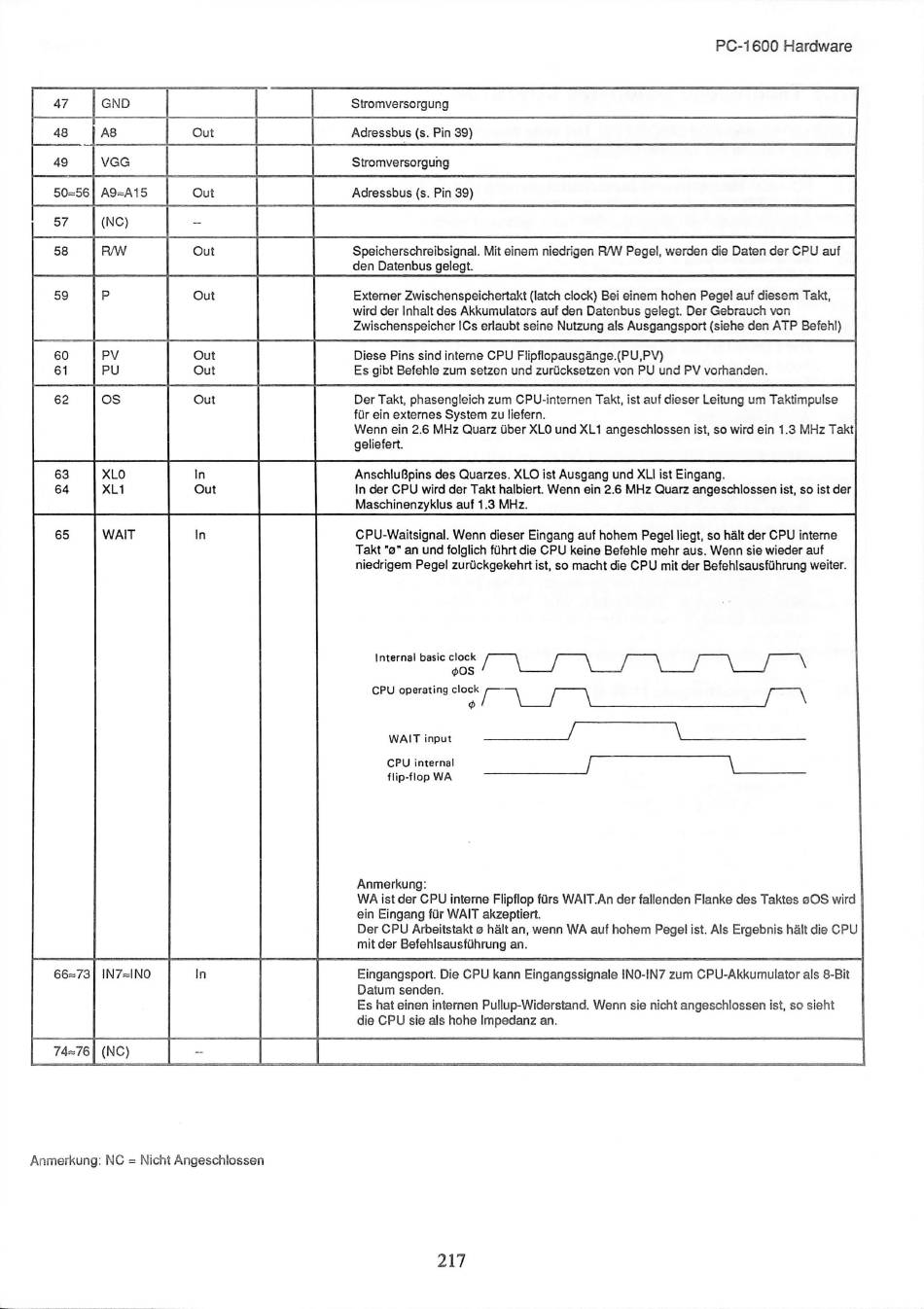

Sharp PC-1600 Systemhandbuch Seite 227

47 GND
48 A8 Out
49 VGG
50",56 A9",A15
Out
57 (NC)
-
58 RIW Out
59 P Out
60 PV Out
61 PU Out
62 OS Out
63 XLO In
64 XL 1 Out
WAIT In
65
66",73 IN7",INO
In
74",76 --
(NC)
Anmerkung: NC Nicht Angeschlossen
=
Stromversorgung
Adressbus (s. Pin 39)
Stromversorgung
Adressbus (s. Pin 39)
Speicherschreibsignal. Mit einem niedrigen RIW Pegel, werden die Daten der CPU auf
den Datenbus gelegt.
Externer Zwischenspeichertakt (Iatch clock) Bei einem hohen Pegel auf diesem Takt,
wird der Inhalt des Akkumulators auf den Datenbus gelegt. Der Gebrauch von
Zwischenspeicher ICs erlaubt seine Nutzung als Ausgangsport (siehe den ATP Befehl)
Diese Pins sind interne CPU Flipflopausgä n ge.(PU,PV)
Es gibt Befehle zum setzen und zurü c ksetzen
Der Takt, phasengleich zum CPU-internen Takt, ist auf dieser Leitung um Taktimpulse
fü r ein externes System zu liefern.
Wenn ein 2.6 MHz Quarz ü b er XLO und XL 1 angeschlossen ist, so wird ein 1.3 MHz Takt
geliefert.
Anschluß p ins des Quarzes. XLO ist Ausgang und XLI ist Eingang.
In der CPU wird der Takt halbiert. Wenn ein 2.6 MHz Quarz angeschlossen ist, so ist der
Maschinenzyklus auf 1.3 MHz.
CPU-Waitsignal. Wenn dieser Eingang auf hohem Pegel liegt, so hä l t der CPU interne
Takt ""," an und folglich fü h rt die CPU keine Befehle mehr aus. Wenn sie wieder auf
niedrigem Pegel zurü c kgekehrt
I nternal basic clock
<pOS
CPU operating clock
<p
WAIT input
CPU internal
ftlp-ftop WA
Anmerkung:
WA ist der CPU interne Flipflop fü r s WAIT.An der fallenden Flanke des Taktes ",OS wird
ein Eingang fü r WAIT akzeptiert.
Der CPU Arbeitstakt", hä l t an, wenn WA auf hohem Pegel ist. Als Ergebnis hä l t die CPU
mit der Befehlsausfü h rung
Eingangsport. Die CPU kann Eingangssignale INO-IN7 zum CPU-Akkumulator als 8-Bit
Datum senden.
Es hat einen internen Pullup-Widerstand. Wenn sie nicht angeschlossen ist, so sieht
die CPU sie als hohe Impedanz an.
217
Do not sale !
von PU und PV vorhanden.
ist, so macht die CPU mit der Befehlsausfü h rung
/ \
/
an.
PC-1600 Hardware
weiter.
\
