Installationsbeispiele für die Grundeinstellung

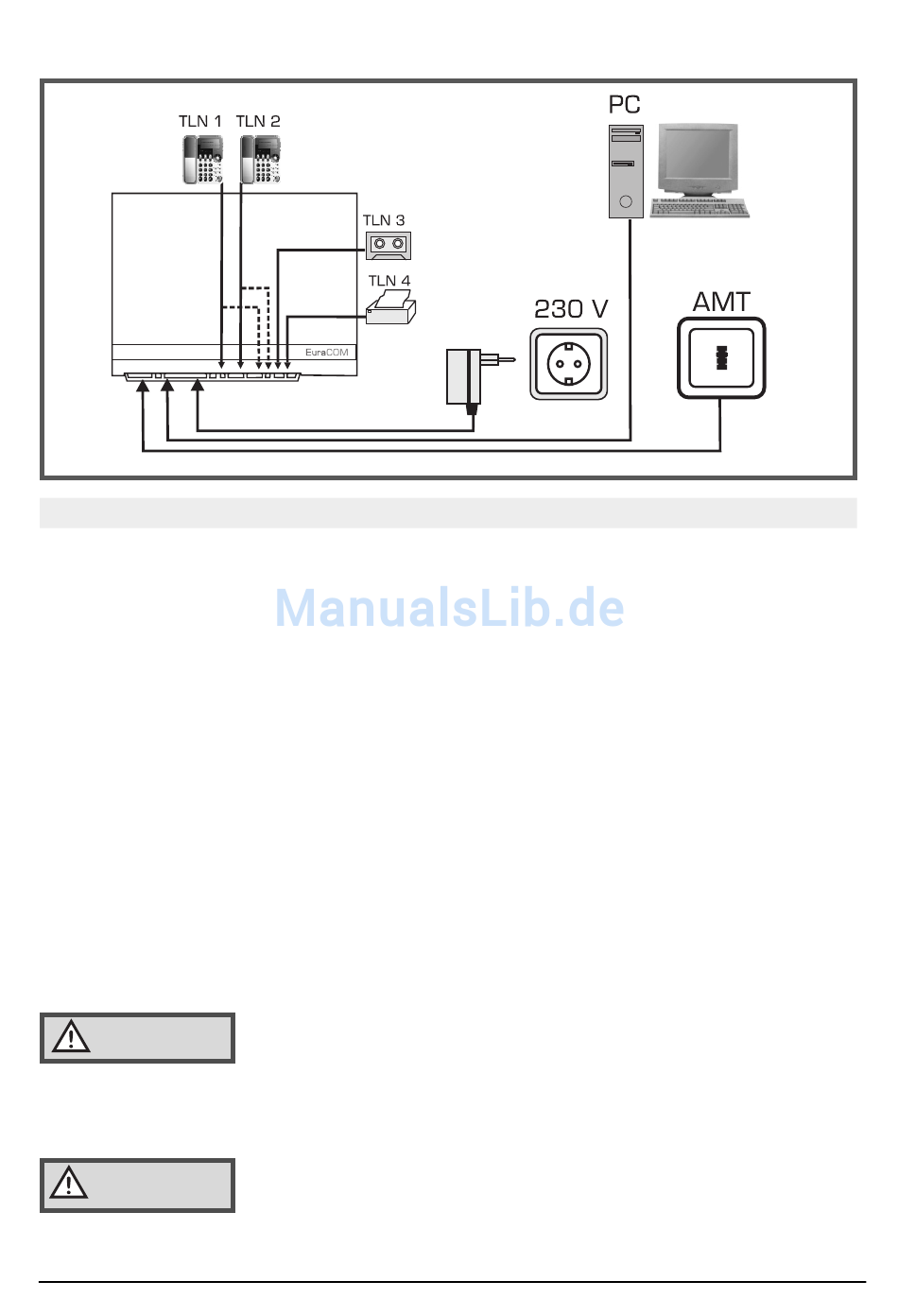

Abb. 4: Nebenstellen anschließen
Nebenstellen an Schraubklemmen anschließen
Der Anschluss der Nebenstellen an die Schraubklemmen erfolgt zweiadrig ohne
Rücksicht auf die Polarität. Den Nebenstellen sind jeweils zwei Anschlussklemmen
zugeordnet (s. Abb. 1, Pos. 6 bis 9), die mit den Klemmen 1 und 2 einer TAE-Dose
verbunden werden.
Dabei gilt folgende Zuordnung (s. Abb. 1):
Schraubklemmen Pos. 6: Endgerät 1 (Nebenstelle TLN 1, alternativ zu RJ1 1/TAE 1)
Schraubklemmen Pos. 7: Endgerät 2 (Nebenstelle TLN 2, alternativ zu RJ1 1/TAE 2)
Schraubklemmen Pos. 8: Endgerät 3 (Nebenstelle TLN 3)
Schraubklemmen Pos. 9: Endgerät 4 (Nebenstelle TLN 4)
Kabel
Als Installationskabel empfehlen wir den Typ J-Y(St)Y 2x2x0,6.
Endgeräte mit der TK-Anlage verbinden
Schließen Sie Ihre Endgeräte (Telefon, Faxgerät, Anrufbeantworter) mittels TAE-Ste-
cker bzw. Schraubklemmen an die Telefonanlage an.
Telefonanlage und Netzteil anschließen
Verbinden Sie zum Schluss den TAE-Stecker des Telefonkabels mit dem Amt (TAE-
Dose) und das Steckernetzteil mit der 230V-Steckdose.
Vorsicht!
Wenn Sie die Installation nach diesen Anweisungen vorgenommen haben, können Sie
sofort telefonieren sowie Telefongespräche und Faxe annehmen bzw. empfangen.
Warnung!
EuraCOM Telefonanlage
Schließen Sie die Telefonanlage nicht an das Stromnetz an,
bevor alle Installationsarbeiten beendet sind.
Bei Beschädigung des Steckernetzteils oder dessen Kabel
muss dieses durch ein gleichartiges bzw. ein Original-Netzteil
ersetzt werden!
