King Craft KGS 1050 Bedienungsanleitung
Kapp- und gehrungssäge
Quicklinks
Verwandte Anleitungen für King Craft KGS 1050
Inhaltszusammenfassung für King Craft KGS 1050

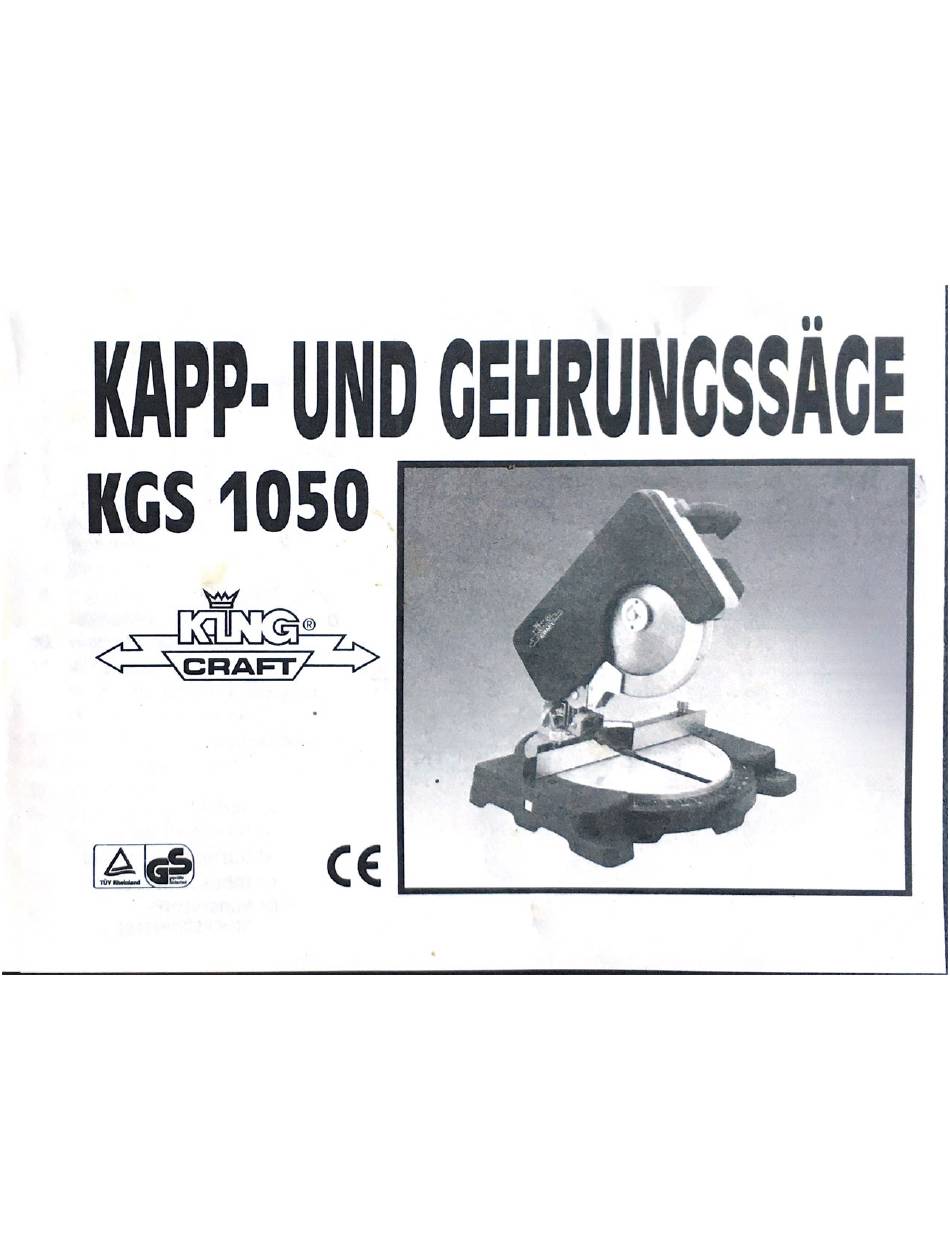

- Seite 1 PP. UN D CEHRUNC SSÅCE KGS 1050 CRAFT...
- Seite 2 EIN-/AUS-Schalter Griff Sägeblatt Beweglicher Sägeblattschutz Sägeblattschutz-Entriegelung Sägeblatt-Flansch Arretierungsbolzen/Transport- sicherung Sägeplatte Feststellschrauben für die Sägeplatte Werkstückanschlag Winkelskala Schraube für die Einstellung des Neigungswinkels Skala für den Neigungswinkel Feste Schutzhaube Motorgehäuse Befestigungslöcher Auslaß für den Sägestaub...
- Seite 3 ZUBEHÖR: A) Steckschlüssel B) Stirnlochschlüssel C) Inbusschlüssel D) kunststoff- Steckschlüssel...
- Seite 4 Lieber Kunde, Sie haben ein nochwertiges w & K-Produkt aus der Kingcraft-Serje erworben, welches wahrend der Produktion mehrfach auf einwandfreie Funktion uber- prüft wurde Sollte das Gerat trotz unserer Oualitatq-Endkoritrolle nicht ejnwandfrei funktjo- nieren. bitten wir Sie um folgendes. • Verwenden Sie möglichst die Originalverpackung - um Transportschaden vermeiden und senden...
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen, einschließlich den folgenden: Lesen und beachten Sie alle diese Hinweise, bevor Sie dieses Erzeugnis in Betrieb nehmen. Bewahren Sie diese Sicherheitshinweise gut auf. - Seite 6 - TragenSiegeeignete Arbeitskleidung!TragenSiekeineweite KleidungOderSchmuck,sie können von beweglichenTeilenerfaßt werden. BeiArbeiten im Freien ist rutschfestes Schuhwerkemp- fehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. BenutzenSieSchutzausrüstung! T ragenSieeine Schutzbrille.Verwenden Siebei stauberzeugen- den Arbeiten eine Atemmaske. Schließen Sie während des Betriebes bitte unbedingt eine Staubabsaugung an den hierfür vor- gesehenen Stutzen an.
- Seite 7 des Steckers in die Steckdoseausgeschaltet ist. Verlängerungskabel im Freien: Verwenden Sie im Freien nur dafür zugelassene und entspre- chend gekennzeichnete Verlängerungskabel. Seien Sie aufmerksam! Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde Sind. Überprüfen Sie das Werkzeugauf eventuelle Beschädigungen! V or weiterem Gebrauchdes Werkzeugs müssen Schutzvorrichtungen Oder leicht beschädigte Teile sorgfältig auf ihre ein- wandfreie und bestimmungsgemäße...
- Seite 8 HINWEIS! Aufgrund des Ceratesicherheltsgesetzes und der entsprechendenNormen sind Wirverpflichtet, die unten aufgefuhrten Hinweisein die Bedienungsanleitungaufzunehmen. Bitte beachten Sie diese bei Benutzung der Kapp- und Gehrungssage. - DieKapp-und Gehrungssäge daff nur an eine Steckdosemit 230 Volt Wechselspannung, d ie mit mindestens IOA abgesichert ist, angeschlossen werden Das Gerat und die Zuleitung durfen niemals mit heißen Oberflachen Oder offenem Feuer in...
- Seite 9 Bei Weitergabe des Ceratesan Dritte mug auch diese Bedenungsangetung untedtngt ben werden! Der Betneb des Cerätesohne Sagebiatt-Abdeckung ist mcht gestattet - VERLETZUNCSCEFAHR' Nachjedem Gebrauch. beim Wechseldes Sägeblatts, auf jeden Fallaber vor ener Retntgung Wartung. bitte den Netzstecker aus der Steckdose herausziehen. Dasselbegitt be. Eder Storung die ggf, vvährend des Betriebes auftntt.
- Seite 10 Vor dem ersten Gebrauch Kontrollieren S iezunächst, 0b diefolgendenZubehörteile d erVerpackung b eiliegen: - 2 Sägeblatter (1 montiert) - Steckschlüssel - Stirnlochschlüssel - Inbusschlüssel Sollteeinesdero.g.Teile nichtvorhanden sein,wenden Siesichbitte anunsereServicestelle, diese Wird Ihnen umgehend Ersatz zusenden. Anschließend überprüfen Sie bitte die Säge und das Netzkabel sorgfältig auf etwaige Beschädigungen.
- Seite 11 desGeräte-Oberteils. Zusätzlich zu dieserrnöglichen Maßnahme mußunbedingteineStaubschutz- maske getragen werden! Haben Sie nun alle oben genannten Punkte beachtet, können Sie Ihre neue Kapp- und Gehrungssäge an eine Haushaltssteckdosemit 230 Volt Wechselspannung anschließen. IJm das Cerät in Betrieb zu nehmen, drücken Sie bitte den EIN-/AUS-Schalter (1) und lassen Sie die Säge zunächst ca.
- Seite 12 indemSiedasOberteil d esGerätes leichtnachlinksdrücken.NachEinstellung desWinkels mußdie schraubeunbedingt wiederfestgezogen werden. Habe SienunalleWinkel e ingestelltund die Schrauben wiederangezogen, l egenSiedaszu bear- beitendeWerkstück auf die Sägeplatte(8)und pressenes fest an den Anschlag(10). Achten Sie bitte unbedingt darauf, daß sich Finger und Hände auBerhalb der Reichweite des sageblattes befinden - VERLETZUNGSGEFAHR! Das Werkstück darf niemals zu klein sein und mug immer so lang sein, daB sicheres...
- Seite 13 IJmdasSägeblatt zu entnehmen, gehenSiebittefolgendermaßen vor Bringen Sie das Oberteil des Gerätesin die höchste Position. LÖsen Siedie 4 Schraubender Sägeblattabdeckung (14) (gemäß Bild). LÖsen Sie den Sägeblatt-Flansch (6) mit der Hilfe des Stirnloch- und des Steckschlüssels. Bedenken bitte, daß die Befestigungsschraube ein Linksgewinde hat, sie muß...
- Seite 14 Abdeckung abgenommen und das Innere des Gerätes gesäubert werden. Zur Reinigung der Oberflächen können Sie ein leicht angefeuchtetes Tuch verwenden. Schaffe Reinigungsmittel dürfen nicht benutzt werden, da diese zu Beschädigungen des Gerätesführen können. Technische Daten KGS 1050 Modell: 230 V 50 Hz; Spannung: Nennleistung: 1.050...
- Seite 15 Der A-bewertete äquivalente Dauerschalldruckpegel an den Arbeitsplätzen des Bedienungspersonals beträgt 96,3dB(A). Der Schalleistungspegel der Maschine beträgt 109,3 dB(A). Die Messungen des Dauerschalldruckpegelswurden in einer Entfernung von ca. I m vom Gerät bei Leerlaufdrehzahl und ohne Last, gemäß EN 45635 Teil 21 , durchgeführt.
- Seite 16 WACHSMUTH & KROGMANN mit beschrånkter Hattung Domstraße 17, Zürich-Haus • D - 20095 Hamburg EG-KONFORMITÄTSERKLÅRUNO Hiermit erklären wir. daß die Bauart der „KingCraft" KAPP-UNDGEHRUNGSSÄGE K GS 1050 230 V AC 50 Hz•, 1.050 watt no = 4.500 min Seriennummer 000001 - 130.000 in der gelieferten Ausführungfolgenden einschlägigen Bestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG...
