Akai GX-600 DB Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Akai GX-600 DB
Inhaltszusammenfassung für Akai GX-600 DB

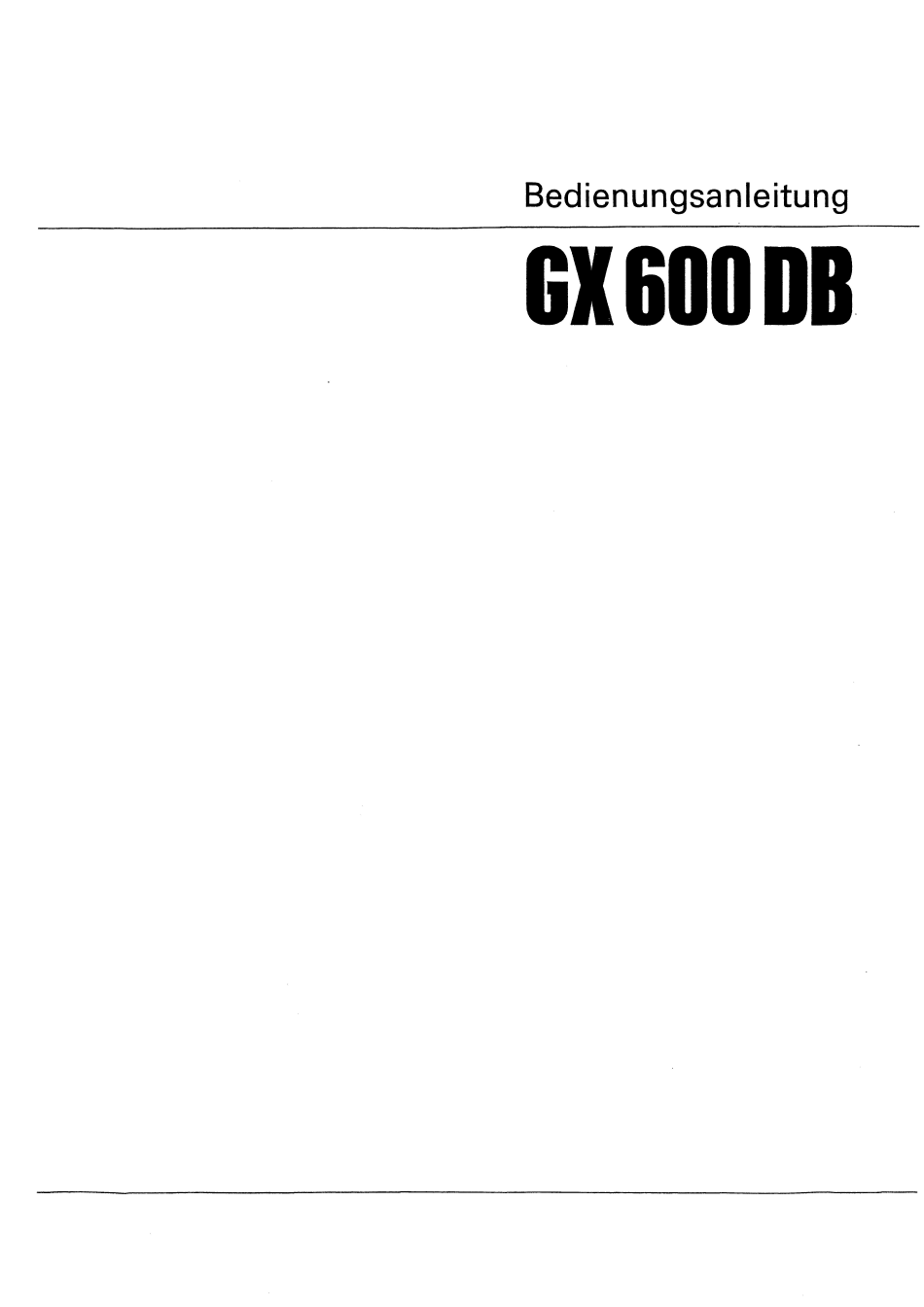

- Seite 1 Bedienungsanleitung GI 600 DB...
- Seite 2 Kauf der GX-600 DB besitzen Sie eine Hi-Fi-Tonbandmaschine der Weltspitzenklasse. hervorragenden technischen Details dieser Maschi- ne werden durch die professionelle äußere Form- gebung unterstrichen. Das AKAI GX-Glas-Kristall- Ferrit- Kopfsystem bietet nahezu verschleißfreien Betrieb sowie höchste Tonqualität. Eine einge- baute Dolby-Rauschunterdrückung garantiert Ge- räuschspannungsabstände, wie sie nur von pro-...
- Seite 3 ANSCHLIESSEN TECHNISCHE DATEN Das Gerät ist mit einem Universal-Spannungs- Spurlage: 4spur Stereo. wahlschalter ausgestattet. Er ermöglicht, 6 Span- Max. Spulengröße: 26,5 cm. nungen zwischen 100 Volt und 240 Volt Wechsel- Bandgeschwindig- spannung einzustellen. Ihr Gerät ist werkseitig auf 19 und 9,5 cm pro Sekunde keiten: 220 Volt eingestellt.
- Seite 4 Bedienungselemente Spulenhalterung zur Arretierung der Spulen bis 22 cm Ø Oder zur Befestigung des Spulen- adapters für 26,5-cm-Spulen. Spulenadapter zur Arretierung der 26,5-cm- Spulen mit entsprechender Aussparung. Bandzugregler für konstanten Bandzug. Bandumlenkrolle Schwungmasse Gleichlaufstabilisierung. Vierstelliges Bandzählwerk mit Rückstelltaste. Geschwindigkeitsschalter. Schalter für die verwendete Spulengröße. 8.
- Seite 5 AKAI AKAI 1211 10 14 23 28 rechts links linkS...
- Seite 6 BANDEINLEGEN UMSTELLEN BANDGESCHWINDIGKEIT Sind die Netz- und Verstärkerverbindungen herge- stellt, legt man das Tonband ein. Hierzu müssen die DasGerätarbeitetmit den Bandgeschwindigkeiten Flügel der zweiteiligen Spulenhalterung übereinan- 19 bzw. 9,5 cm pro Sekunde. Die Wahl der höheren derstehen. Die Spulenkupplung Wird aufgesetzt Bandgeschwindigkeit hat zwar einen größeren und arretiert.
- Seite 7 AUFNAHME Generell sind Stereo- sowie Mono-Aufnahmen möglich. Das Gerät ist mit einem 4- Spur-Löschkopf, einem 4-Spur-Aufnahme- einem 4-Spur- Wiedergabekopf ausgerüstet. Die Spurlage der Tonköpfe teilt das Band von oben nach unten in 4 Spuren ein. Bei Stereoaufnahmen sind beide Spurschalter in Verbindung mit der Start- taste zu drücken.
- Seite 8 AUFNAHME EINEM EXTERNEN VERSTÅRKER An Ihrem Receiver bzw. externen Verstärker können in der Regel Plattenspieler, Tonbandgeräte Oder Tuner (U KW- Empfangsteil) angeschlossen werden. Diese Programme können dem Tonbandgerät über das Verbindungskabel zwischen Receiver und Ton- bandgerät zugeführt werden. Zur Aufnahme sind nun folgende Schritte nötig: 1.
- Seite 9 DUOPLAY Unter Duoplay versteht man die Möglichkeit, eine auf Spur 1 gemachte Aufnahme abzuhören, dabei gleichzeitig eine zweite Information auf Spur 2 aufsprechen zu können. Diese Trickmöglichkeit bietet sich für Sprachstudien an, wenn die Sprache von Schüler und Lehrer verglichen werden soil. Die Aufnahme des Lehrers erfolgt dabei auf Spur 1,...
-
Seite 10: Multiplayback
MULTIPLAYBACK ÜBER MIKROFON Beim Multiplayback-Verfahren werden Aufnahmen von einem Kanal zum anderen überspielt. Dies bietet sich besonders für Sprachschulungen und musika- lische Trickaufnahmen an. Dieses Verfahren ist dem Duoplay-Verfahren sehr ähnlich, jedoch können hier beliebig viele musikalische Überspielungen von einer Spur zur anderen erfolgen. Die Aufnahmen geschehen wie folgt: 1 . - Seite 11 Information resultiert aus der räumlich ver- setzten Anordnung des Aufnahme- bzw. Wieder- gabekopfes. Die Hinterbandkontrolle ist beim GX-600 DB über Kopfhörer jederzeit möglich, über die angeschlossene Wiedergabeanlage allerdings nur dann, wenn bei dieser Hinterbandkontrolle möglich ist. MISCHEN IJm den verschiedenen Signalen Sprache über ein...
-
Seite 12: Wiedergabe
Aus diesem Grund soll- Dynamik, kleiner als bei vergleichbaren Fortissimo- ten von Zeit zu Zeit alle Metallteile, die mit stellen. Durch die im GX-600 DB eingebaute Dolby- dem Band in Kontakt kommen, mit einer Ent- schaltung Wird die Dynamik verbessert, das Nutz- magnetisierungsdrossel... - Seite 13 Standard-Zubehör I Überspielkabel 1 Satz Ersatzsicherungen 1 Bedienungsanleitung Sonder-Zubehör Entmagnetisierdrossel Leerspulen Reinigungsset...
- Seite 14 2SCd58LG@ TR4 2" 4580 220* 25v 0.00474 0.0059, T.P.I ZSh30A@ 2S4S64@ 2SC4$80 T.RI...
- Seite 15 P.B DOLBY TRI-•d PRINTED BOARD LEFT - HONE P.B NEAD Riiii oocer PRINTED BOAT esca_su DOLBY P RINTED BOND DOLBY PRINTED 'MRD REC AMP "*Ino. ERASE (Asp. Block) ooosst...
- Seite 16 cR'8 REEL SIZE HIGHe ZSOVAC e SO vac 30—10005 c6.7 R 10 SHIFT 00 v ZSOVAC No. OOøSS6C...
- Seite 17 (.02) ( (Ffi) (L) (3%) Q")(:o) 6:) G) (F)(e) (lag) (+)
- Seite 18 To lock reel firmly into place, pull tip of retainer outward Rewinds tape at high speed. turn to left or right. * Use Stop Key to stop rewind mode. (Direct function change to Forward mode cannot be accomplished). Controls left channel microphone input volume.
- Seite 19 SWUiNOD...
- Seite 20 To lock reel¯firmly into place,pull tip of retaineroutwardand Rewinds tape at high speed. • Use Stop Key to Stop rewind mode. (Direct function change turn to left or right. to Forward mode cannot be accomplished). Controls left channel microphone input volume.
