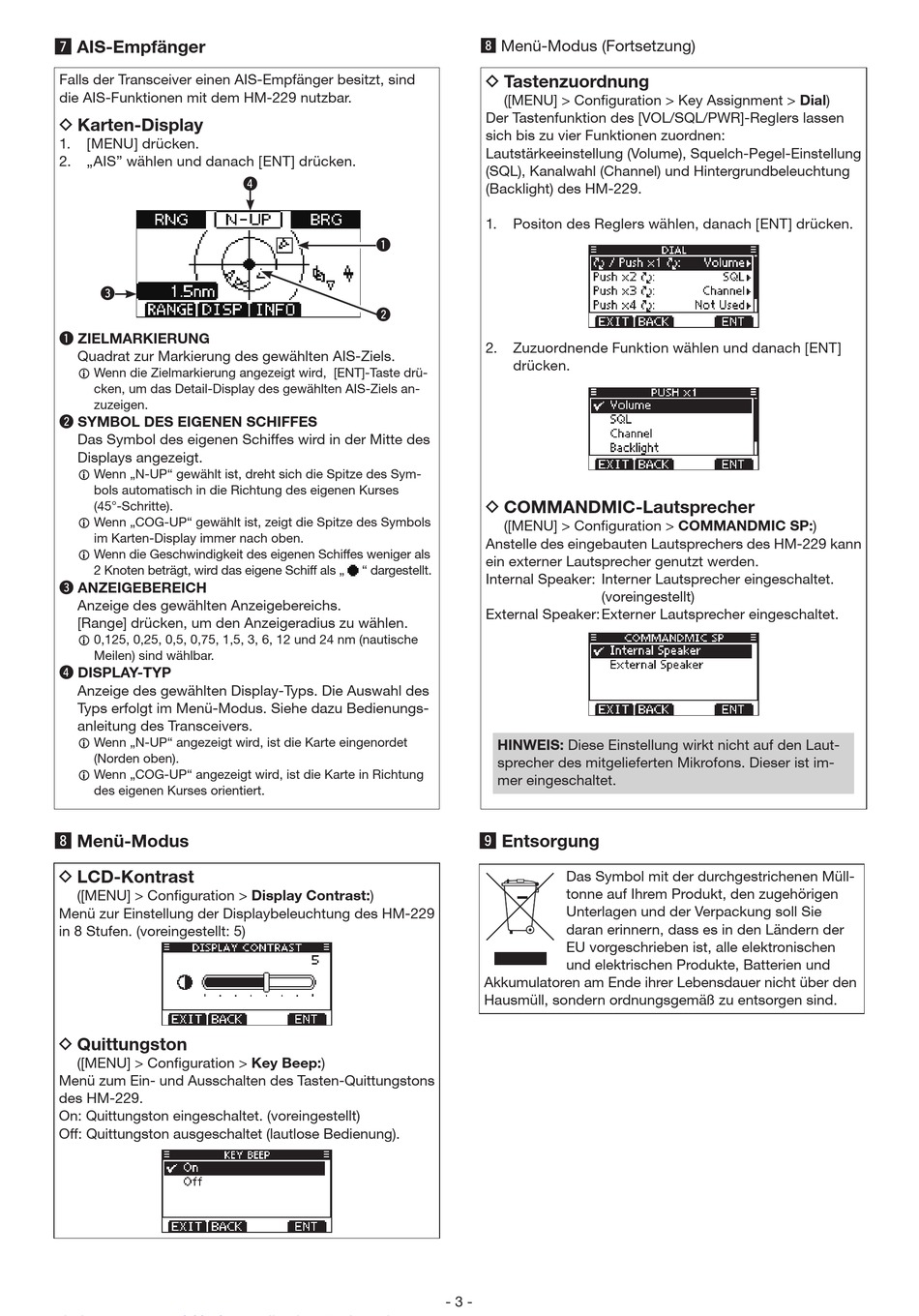

m AIS-Empfänger
Falls der Transceiver einen AIS-Empfänger besitzt, sind
die AIS-Funktionen mit dem HM-229 nutzbar.
D Karten-Display
1.
[MENU] drücken.
2.
„AIS" wählen und danach [ENT] drücken.
e
q ZIELMARKIERUNG
Quadrat zur Markierung des gewählten AIS-Ziels.
L Wenn die Zielmarkierung angezeigt wird, [ENT]-Taste drü-
cken, um das Detail-Display des gewählten AIS-Ziels an-
zuzeigen.
w SYMBOL DES EIGENEN SCHIFFES
Das Symbol des eigenen Schiffes wird in der Mitte des
Displays angezeigt.
L Wenn „N-UP" gewählt ist, dreht sich die Spitze des Sym-
bols automatisch in die Richtung des eigenen Kurses
(45°-Schritte).
L Wenn „COG-UP" gewählt ist, zeigt die Spitze des Symbols
im Karten-Display immer nach oben.
L Wenn die Geschwindigkeit des eigenen Schiffes weniger als
2 Knoten beträgt, wird das eigene Schiff als „
e ANZEIGEBEREICH
Anzeige des gewählten Anzeigebereichs.
[Range] drücken, um den Anzeigeradius zu wählen.
L 0,125, 0,25, 0,5, 0,75, 1,5, 3, 6, 12 und 24 nm (nautische
Meilen) sind wählbar.
r DISPLAY-TYP
Anzeige des gewählten Display-Typs. Die Auswahl des
Typs erfolgt im Menü-Modus. Siehe dazu Bedienungs-
anleitung des Transceivers.
L Wenn „N-UP" angezeigt wird, ist die Karte eingenordet
(Norden oben).
L Wenn „COG-UP" angezeigt wird, ist die Karte in Richtung
des eige nen Kurses orientiert.
, Menü-Modus
D LCD-Kontrast
([MENU] > Configuration > Display Contrast:)
Menü zur Einstellung der Displaybeleuchtung des HM-229
in 8 Stufen. (voreingestellt: 5)
D Quittungston
([MENU] > Configuration > Key Beep:)
Menü zum Ein- und Ausschalten des Tasten-Quittungstons
des HM-229.
On: Quittungston eingeschaltet. (voreingestellt)
Off: Quittungston ausgeschaltet (lautlose Bedienung).
r
q
w
" dargestellt.
, Menü-Modus (Fortsetzung)
D Tastenzuordnung
([MENU] > Configuration > Key Assignment > Dial)
Der Tastenfunktion des [VOL/SQL/PWR]-Reglers lassen
sich bis zu vier Funktionen zuordnen:
Lautstärkeeinstellung (Volume), Squelch-Pegel-Einstellung
(SQL), Kanalwahl (Channel) und Hintergrundbeleuchtung
(Backlight) des HM-229.
1.
Positon des Reglers wählen, danach [ENT] drücken.
2.
Zuzuordnende Funktion wählen und danach [ENT]
drücken.
D COMMANDMIC-Lautsprecher
([MENU] > Configuration > COMMANDMIC SP:)
Anstelle des eingebauten Lautsprechers des HM-229 kann
ein externer Lautsprecher genutzt werden.
Internal Speaker: Interner Lautsprecher eingeschaltet.
(voreingestellt)
External Speaker: Externer Lautsprecher eingeschaltet.
HINWEIS: Diese Einstellung wirkt nicht auf den Laut-
sprecher des mitgelieferten Mikrofons. Dieser ist im-
mer eingeschaltet.
. Entsorgung
Das Symbol mit der durchgestriche nen Müll-
tonne auf Ihrem Produkt, den zugehörigen
Unterlagen und der Ver pa ckung soll Sie
daran erinnern, dass es in den Ländern der
EU vor geschrieben ist, alle elektroni schen
und elektrischen Produkte, Batterien und
Akku mulatoren am Ende ihrer Lebensdauer nicht über den
Hausmüll, sondern ordnungsgemäß zu entsorgen sind.
- 3 -
