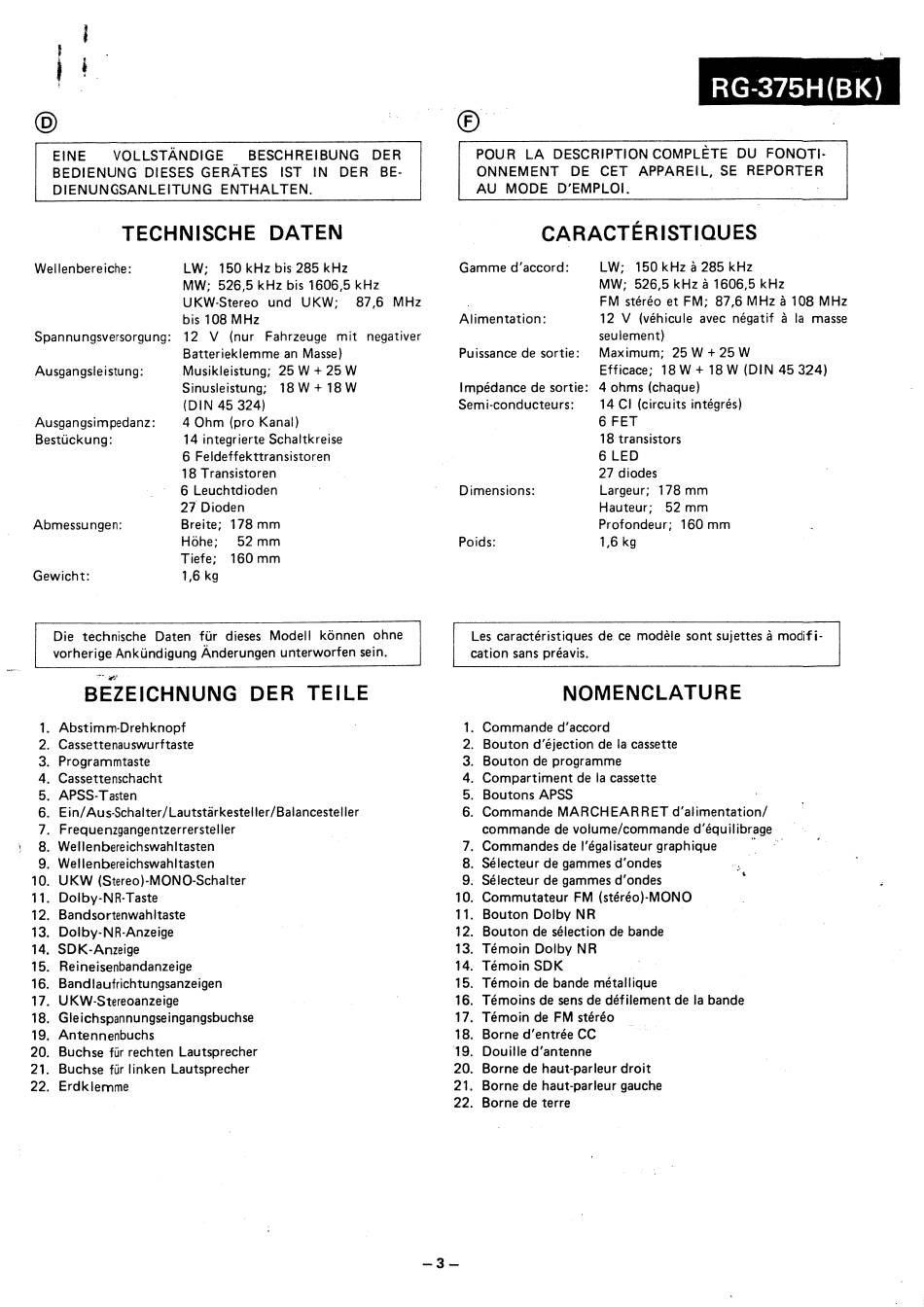

Sharp RG-375H Serviceanleitung Seite 5

EINE VOLLSTÄNDIGE
BEDIENUNG DIESES GERÄTES 1ST IN DER BE-
DIENUNGSANLEITUNG
TECHNISCHE
LW;
Wellenbereiche:
MW;
UKW.Stereo
bis 108 MHz
Spannungsversorgu ng: 12
Batterieklemme
Musikleistung;
Ausgangsleistung:
Sinusleistung;
(DIN 45 324)
4 Ohm (pro Kanal)
Ausgangsimpedanz:
14 integrierte Schaltkreise
Bestückung:
6 Feldeffekttransistoren
18 Transistoren
6 Leuchtdioden
27 Dioden
Breite;
Abmessungen:
Höhe;
Tiefe;
Gewicht: 1,6 kg
Die technische Daten für
vorherige Ankündigung Anderungen unterworfen sein.
BEZEICHNUNG
I. Abstimm•Drehknopf
2. Cassettenauswurftaste
3. Programmtaste
Cassettenschacht
4.
5. APSS-Tasten
Ein/Aus•Schalter/Lautstärkesteller/Balancesteller
6.
7. Frequenzgangentzerrersteller
8. Wellenbereichswahltasten
9.
Wellenbereichswahltasten
10. UKW (Stereo)-MONO.Schalter
II. Dolby-NR-Taste
Bandsortenwahltaste
12.
13. Dolby-NR-Anzeige
14. SD K-Anzeige
15. Reineisenbandanzeige
Bandlaufrichtungsanzeigen
16.
17. U KW-Stereoanzeige
18. Gleichspannungseingangsbuchse
19. Antennenbuchs
20. Buchse für rechten Lautsprecher
21. Buchse für linken Lautsprecher
Erdklemme
22.
BESCHREIBUNG DER
ENTHALTEN.
DATEN
150 kHz bis 285 kHz
526,5 kHz bis 1606,5 kHz
und UKW; 87,6 MHz
V (nur Fahrzeuge mit negativer
an Masse)
25 W + 25 W
18 W + 18 W
178 mm
52 mm
160 mm
dieses Modell können ohne
DER TEILE
POUR LA DESCRIPTION COMPLÉTE DU FONOTI.
ONNEMENT DE CET
AU MODE D'EMPLOI.
CARACTÉRISTIQUES
LW;
Gamme d'accord:
MW; 526,5 kHz å 1606,5 kHz
FM stéréo et FM;
12 V (véhicule avec négatif å Ia masse
Alimentation:
seulement)
Puissance de sortie: Maximum;
Efficace;
4 ohms (chaque)
Impédance de sortie:
Semi-conducteurs: 14 Cl (circuits intégrés)
6 FET
18 transistors
6 LED
27 diodes
Dimensions: Largeur;
Hauteur;
Profondeur;
Poids: 1,6 kg
Les caractéristiques de ce modéle sont sujettes å modifi-
cation sans préavis.
NOMENCLATURE
Commande d'accord
I.
2. Bouton d'éjection de Ia cassette
3. Bouton de programme
4. Compartiment de Ia cassette
Boutons APSS
5.
6. Commande MARCHEARRET
commande de volume/commande
7. Commandes de I'égalisateur graphique
8. Sélecteur de gammes d'ondes
Sélecteur de gammes d'ondes
9.
10. Commutateur FM (stéréo)-MONO
11. Bouton Dolby NR
12. Bouton de sélection de bande
13.
Témoin Dolby NR
14. Témoin SDK
15. Témoin de bande métallique
16. Témoins de sens de défilement
17. Témoin de FM stéréo
18. Borne d'entrée CC
19. Douille d'antenne
20. Borne de haut-parleur droit
21. Borne de haut-parleur gauche
22. Borne de terre
RG-375H(BK)
APPAREIL, SE REPORTER
150 kHz 285 kHz
87,6 MHz å 108 MHz
25 W + 25 W
18W + 18 W (DIN 45 324)
178 mm
52 mm
160 mm
d'alimentation/
d'équilibrage
de Ia bande
