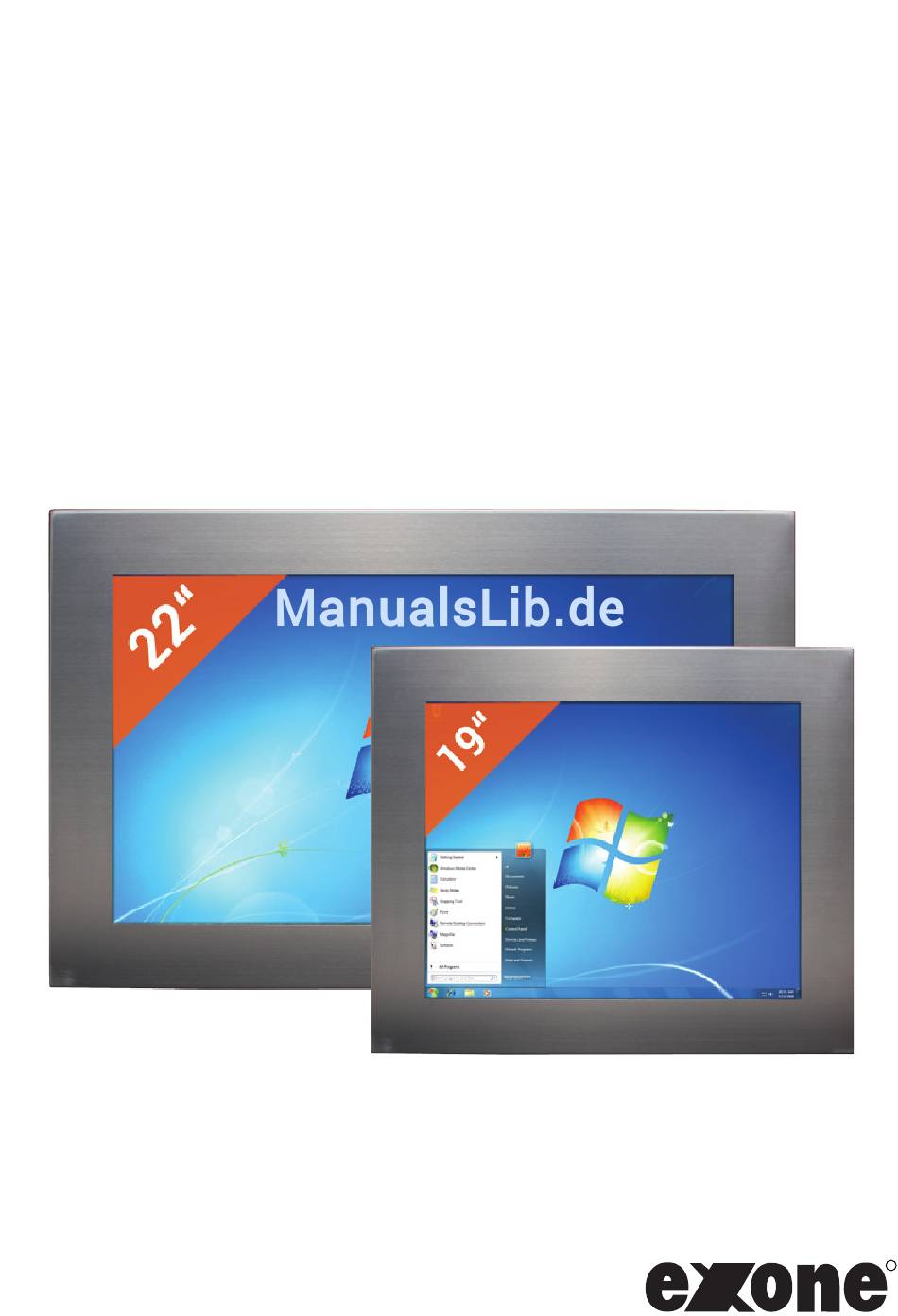

- Seite 1 Panel PC 19SF0A / 22SF0A ® Benutzerhandbuch...
- Seite 2 Panel PC 19SF0A / 22SF0A...
-
Seite 3: Inhaltsverzeichnis
Panel PC 19SF0A / 22SF0A Inhalt.........................3 Über diese Dokumentation..............4 Dokumentenhistorie................4 Declaration of Conformity..............5 Hinweise..................6 Sicherheitsinformationen..............7 Willkommen..................10 Verpackungsinhalt................10 Kennenlernen Ihres exone Panel-PC 19SF0A/22SF0A....11 Rückseite...................12 Verwenden des Touchscreens............13 Ein-/Ausschalten des Systems............13 Abmessungen 19SF0A/22SF0A............14 Einrichten Ihres Panel-PC................16 Konfiguration der Kabelverbindung...........16 Energieverwaltungsfunktionen............19 Grafikfunktionen................20 Installation der Treiber..................21 Manuelle Treiber-Installation.............21... -
Seite 4: Über Diese Dokumentation
Panel PC 19SF0A / 22SF0A Über diese Dokumentation Inhalt Diese Dokumentation informiert Sie über die bestimmungsgemäße Verwendung des PC-Systems. Zielgruppe Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach IEC 60364. Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produktes über entsprechende Qualifikationen verfügen. -
Seite 5: Declaration Of Conformity
Panel PC 19SF0A / 22SF0A Declaration of Conformity Product Type Industry System Brand Name Exone Panel PC (may followed by suffixes) Product Name Address EXTRA Computer GmbH Brühlstraße 12 89537 Giengen-Sachsenhausen Germany The product complies with the requirements of the following European directives:... -
Seite 6: Konformitätserklärung Für Die R&Tte-Direktive 1999/5/Ec
• Das Gerät muss jegliche Interferenzen akzeptieren, eingeschlossen Interferenzen, die einen ungewünschten Gerätebetrieb verursachen. • Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne. Panel PC 19SF0A / 22SF0A • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. • Schließen Sie Gerät und Empfänger an unterschiedliche Netzspannungskreise an. -
Seite 7: Sicherheitsinformationen
Vorschläge, deren Übertragbarkeit auf die jeweilige Anwendung überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungsvor- schläge übernimmt der Hersteller keine Gewähr. • Alle Arbeiten mit und an exone PC-Systemen darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 sind dies Personen, ... - Seite 8 Panel PC 19SF0A / 22SF0A Transport, Lagerung • Transport und Lagerung in trockener, schwingungsarmer Umgebung ohne aggressiver Atmosphäre; möglichst in der Herstellerverpackung. – Vor Staub und Stößen schützen. – Klimatischen Bedingungen gemäß den technischen Daten einhalten. Mechanische Installation • Sorgen Sie für sorgfältige Handhabung und vermeiden Sie mechanische Überlastung.
- Seite 9 Panel PC 19SF0A / 22SF0A Bestimmungsgemäße Verwendung Der Panel−PC wird bestimmungsgemäß verwendet, wenn er ausschließlich zur Umsetzung von Steuerungs− und Bedienkonzepten oder zur Darbietung von Informationen in gewöhn- lichen industriellen und gewerblichen Bereichen eingesetzt wird. Eine andere oder darüber hinaus gehende Verwendung ist nicht zulässig.
-
Seite 10: Willkommen
Willkommen Willkommen Wir gratulieren Ihnen zum Kauf des exone Panel PC 2072. Die folgenden Abbildungen zeigen den Verpackungsinhalt Ihres neuen exone Panel PCs. Wenn ein Teil fehlt oder beschädigt ist, Wir gratulieren Ihnen zum Kauf des exone Panel-PC. Wenn ein Teil fehlt oder be- kontaktieren Sie bitte Ihren Händler. -
Seite 11: Kennenlernen Ihres Exone Panel-Pc 19Sf0A/22Sf0A
Panel PC 19SF0A / 22SF0A Kennenlernen Ihres exone Panel-PC exone Panel PC 19SF0A Vorderseite Rückansicht Seitenansicht exone Panel PC 22SF0A Vorderseite Rückansicht Seitenansicht... -
Seite 12: Rückseite
Panel PC 19SF0A / 22SF0A Rückseite Allgemein: Die Anschlusskabel des Panel-PCs haben eine Länge von 5 Meter. LAN-Kabel Standardnetzwerkkabel zur Verbindung mit einem lokalen Netzwerk USB-Anschlusskabel mit Typ A-Buchse Der USB-Port ist kompatibel mit USB-Geräten, z.B. Tastaturen, Zeigegeräte, Kameras und Festplattenlaufwerke USB-Anschlusskabel mit Typ A-Buchse Der USB-Port ist kompatibel mit USB-Geräten, z.B. -
Seite 13: Verwenden Des Touchscreens
Berührungen lassen Sie den exone Panel-PC für sich arbeiten. Ihre Berüh- Der Panel PC legt Ihr digitales Leben direkt in Ihre Fingerspitzen. Mit nur wenigen Berührungen oder der Benutzung des Stylus-Stiftes lassen Sie den exone Panel PC für sich arbeiten. Ihre rungen funktionieren wie die Bedienung mit der Maus: Berührungen funktionieren wie die Bedienung mit einer Maus:... -
Seite 14: Abmessungen 19Sf0A/22Sf0A
Panel PC 19SF0A / 22SF0A Abmessungen 19SF0A... - Seite 15 Panel PC 19SF0A / 22SF0A Abmessungen 22SF0A...
-
Seite 16: Konfigurieren Der Kabelverbindung
Panel PC 19SF0A / 22SF0A Konfigurieren der Kabelverbindung Statische IP-Adresse verwenden Machen Sie einen Rechtsklick im Benachrichtigungsbereich auf das Netzwerksymbol und wählen Sie Netzwerkverbindungen öffnen. Machen Sie einen Rechtsklick auf Local Area Connection und wählen Sie Eigenschaften. Markieren Sie Internet Protocol (TCP/IP) -
Seite 17: Dynamische Ip-Adresse Verwenden (Pppoe-Verbindung)
Panel PC 19SF0A / 22SF0A Wählen Sie Folgende IP-Adresse verwenden. Geben Sie Ihre IP-Adresse, Subnetzmaske und Standardgateway ein. Wenn nötig, geben Sie die Adresse für den Bevorzugten DNS-Server ein. Nach der Eingabe aller erforderlichen Daten, klicken Sie auf OK, um die Konfiguration zu beenden. - Seite 18 Panel PC 19SF0A / 22SF0A Klicken Sie auf Weiter. Wählen Sie Verbindung mit dem Internet herstellen und klicken Sie auf Weiter. Wählen Sie Verbindung Wählen Sie die Verbindungsart manuell einrichten. und klicken Sie auf Weiter. Geben Sie Ihren ISP-Namen ein Geben Sie Ihren Benutzernamen und klicken Sie auf Weiter.
-
Seite 19: Energieverwaltungsfunktionen
Panel PC 19SF0A / 22SF0A 10. Klicken Sie auf Fertig stellen, um 11. Geben Sie Ihren Benutzernamen die Konfiguration zu beenden. und das Passwort ein. Klicken Sie auf Verbinden, um sich mit dem Internet zu verbinden. Setzen Sie sich mit Ihrem Internet Service Provider (ISP) in Verbindung, wenn Sie bei der Verbindung zum Netzwerk Probleme haben. -
Seite 20: Grafikfunktionen
Panel PC 19SF0A / 22SF0A Grafikfunktionen Wenn der Grafiktreiber installiert ist, können Sie bei Windows im Einstellfenster Anzeige und/oder in der Intel Steuerung für Grafik und Medien die Anzeigegeräte ® wechseln und Anzeigeoptionen konfigurieren. So öffnen Sie in Windows das Einstellfenster Anzeige: 1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klicken Systemsteuerung). -
Seite 21: Installation Der Treiber
Panel PC 19SF0A / 22SF0A Installation der Treiber Die Disc Device Drivers & Utilities Treiber + User‘s Manual enthält die Trei- Chipsatz ber und Hilfsprogramme, die für einwandfreie Funktionieren Video des Computers notwendig sind. Netzwerk (LAN) Legen Sie die mitgelieferte Disc ein... -
Seite 22: Reparatur / Reinigung
Panel PC 19SF0A / 22SF0A Reparatur Reparieren Sie das Gerät nicht selbst. Damit verstoßen Sie gegen die Garantie- bedingungen und Sie können Schäden am Gerät und an der eigenen Gesundheit verursachen. Überlassen Sie alle Reparaturen autorisiertem Fachpersonal. Tren- nen Sie den Computer vom Stromnetz. Unter den folgenden Umständen sollten Sie das Gerät zur Reparatur geben: • Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen ist. • Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berüh- rung gekommen ist. - Seite 23 Panel PC 19SF0A / 22SF0A 19SF0A Prozessor Erweiterungsslots Intel Atom Prozessor N2800 (2x 1x PCIe Mini Card Slot 1,86 GHz, 1 MB L2 Cache) Stromversorgung Display 150 Watt Netzteil, intern (100-240V, 22“ TFT Touchscreen 50/60 Hz) Auflösung Gehäuse SXGA (1280 x 1024 Pixel)
- Seite 24 Panel PC 19SF0A / 22SF0A 22SF0A Prozessor Erweiterungsslots Intel Atom Prozessor N2800 (2x 1x PCIe Mini Card Slot 1,86 GHz, 1 MB L2 Cache) Stromversorgung Display 150 Watt Netzteil, intern (100-240V, 22“ TFT Touchscreen 50/60 Hz) Auflösung Gehäuse WSXGA+ (1680 x 1050 Pixel)
- Seite 25 Panel PC 19SF0A / 22SF0A Notiz...
- Seite 26 Panel PC 19SF0A / 22SF0A Notiz...
- Seite 27 Panel PC 19SF0A / 22SF0A Notiz...
- Seite 28 Art-Nr.: 78546...
