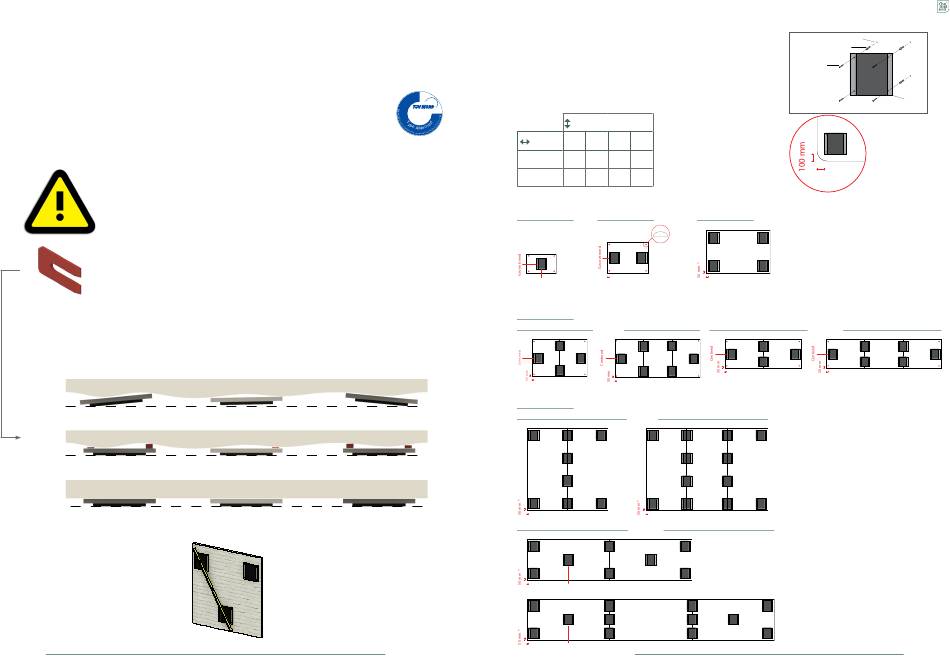

CHAMELEON Sharp Montageanleitung Seite 4

Herzlichen Glückwunsch zu Ihrem Kauf!
Chameleon magnetisch montagesysteem
Chameleon Whiteboards werden mithilfe starker Magnetplatten aufgehängt, die an die Wand geschraubt werden.
Diese Art der Montage bietet mehrere Vorteile:
• TÜV-zertifiziertes magnetisches Montagesystem.
• Einfache und präzise Montage: Paneele lassen sich einfach justieren und im Verhältnis zueinander ausrichten.
• Unsichtbares Aufhängsystem: Paneele hängen blind an der Wand mit minimalem Zwischenraum.
• System lässt sich problemlos wieder abbauen, so dass das Produkt mit umziehen kann.
Beachten Sie bei der Montage Ihres Chameleon-Produkts die folgenden Dinge.
• Die Wand, an der die Platten montiert werden, muss geeignet sein, über die richtigen Dübel und
Schrauben ausreichend Sicherheit zu bieten. Die mitgelieferten Schrauben und Dübel sind für
Steinmauern geeignet. Im Falle einer anderen Art von Stützwand stellen Sie sicher, dass Sie
passendes Montagematerial haben. Stellen Sie sicher, dass der Schraubenkopf tief genug in der
Montageplatte sein muss, ohne hervorzustehen. Das liegt an der magnetischen Tragfähigkeit.
•
Stellen Sie sicher, dass die Wand flach und ohne Hindernisse ist.
•
Die magnetische Oberfläche der Montageplatte muss für optimale Tragkraft vollkommenen Kontakt
mit der Rückseite des Whiteboards herstellen. Montieren Sie die Montageplatten so, dass sie
eine glatte Oberfläche ergeben. Bei Unebenheiten benutzen Sie bitte Füllplatten (in den meisten
Baumärkten erhältlich). Siehe Abbildung 1.
• Kontrollieren Sie, ob die Montageplatten eine glatte Oberfläche ergeben, indem Sie eine Wasserwaage
genau über 2 Montageplatten legen. Die Wasserwaage muss glatt auf beiden Montageplatten
aufliegen. Siehe Abbildung 2. Wenn erforderlich, justieren Sie bitte die Füllplatten.
•
Fullplatte Tipp: Der Einsatz von Glashebern erleichtert die Montage erheblich. Diese sind bei Chameleon unter
der Artikelnummer 51508.010 oder im Baumarkt erhältlich.
• Hinweis: Platzieren Sie nicht mehr als 1 kg. von Zubehör pro M2 Whiteboard. Dies soll verhindern, dass
sich das Whiteboard verschiebt.
Abbildung 1
- Draufsicht -
X
✓
✓
Abbildung 2
6
Anbringung Magnetplatten
Befestigen Sie die Magnetplatten (300 x 300 mm) an der Rückwand, wie auf den
Zeignungen darstellt.
Tipp: Zeichnen Sie vor der Montage die Kontur der Paneele mit Bleistift an die
Wand, um das Platzieren der Platten zu erleichtern.
Antzahl magnetplatten
TÜV Nederland QA
(cm)
(cm) ≤ 88 ≤ 118
≤ 98 1 (4) 2
≤ 118 2 (4) 2
Einzelne Tafeln
1 Magnetplatt
Gecentreerd
Wände
2 Magnetplatt pro Tafel
50 mm
4 Magnetplatt pro Tafel
50 mm *
50 mm * Centered
50 mm * Centered
Mounting guide
und Puffer pro Tafel.
≤ 158 > 158
(4) 2 (4) 4
(4) 4 4
2 Magnetplatten 4 Magnetplatten
50 mm 50 mm *
Vertikal
50 mm
50 mm
Vertikal
50 mm *
Horizontal
4x Ø 6mm
4x Dübel 6mm
4x Schraube 4x40
Magnetplatte
300x300mm
100 mm
* Im Falle abgerundeter Ecken: 100 mm.
Horizontal
50 mm
* Im Falle abgerundeter Ecken: 100 mm.
7
