CHAMELEON Sharp Montageanleitung Seite 2

Congratulations with your purchase!
Chameleon magnetisch montagesysteem
Chameleon whiteboards worden opgehangen door middel van sterke magneetplaten die op de wand geschroefd
worden. Dit heeft meerdere voordelen:
• TÜV-gecertificeerd magnetisch montagesysteem.
• Eenvoudig en precies monteren: panelen zijn makkelijk na te stellen en uit te richten ten opzichte van elkaar.
• Onzichtbaar ophangsysteem: panelen hangen blind aan de muur met minimale tussenruimte.
• Demontabel systeem waardoor het product eenvoudig mee kan verhuizen.
Houd met het monteren van uw Chameleon product rekening met de volgende zaken.
• De muur waaraan de borden gemonteerd worden dient geschikt te zijn om via de juiste pluggen
en schroeven voldoende borging te bieden. De bijgeleverde schroeven en pluggen zijn geschikt
voor stenen muren. In het geval van een ander soort draagwand, zorg dan voor bijpassend
montagemateriaal. Let op dat de schroefkop diep genoeg in de montageplaat kan, zonder uit te
steken. Dit in verband met de magnetische draagkracht.
•
Zorg dat de muur vlak is en zonder obstakels.
•
Het magnetische oppervlak van de montageplaat dient volledig in contact te zijn met de achterkant
van het whiteboard voor optimale draagkracht. Monteer de montageplaten daarom in lijn met elkaar.
In het geval van oneffenheden, gebruik opvulplaatjes (verkrijgbaar in de meestebouwmarkten). Zie
afbeelding 1.
• Controleer of de montageplaten in lijn liggen met elkaar door een lage waterpas volledig over 2
montageplaten te leggen. De waterpas moet vlak over beide platen liggen. Zie voorbeeld 2. Zo nodig
met de opvulplaatjes bijstellen.
•
Opvulplaatje Tip: het gebruik van glaslifters maakt de montage vele male makkelijker. Deze zijn verkrijgbaar bij
Chameleon onder artikelnummer 51508.010 of bij de bouwmarkt.
• Let op: plaats niet meer dan 1 kg. aan accessoires per m2 whiteboard. Dit om het verschuiven van het
whiteboard te voorkomen.
Voorbeeld 1
- Bovenaanzicht -
X
✓
✓
Voorbeeld 2
2

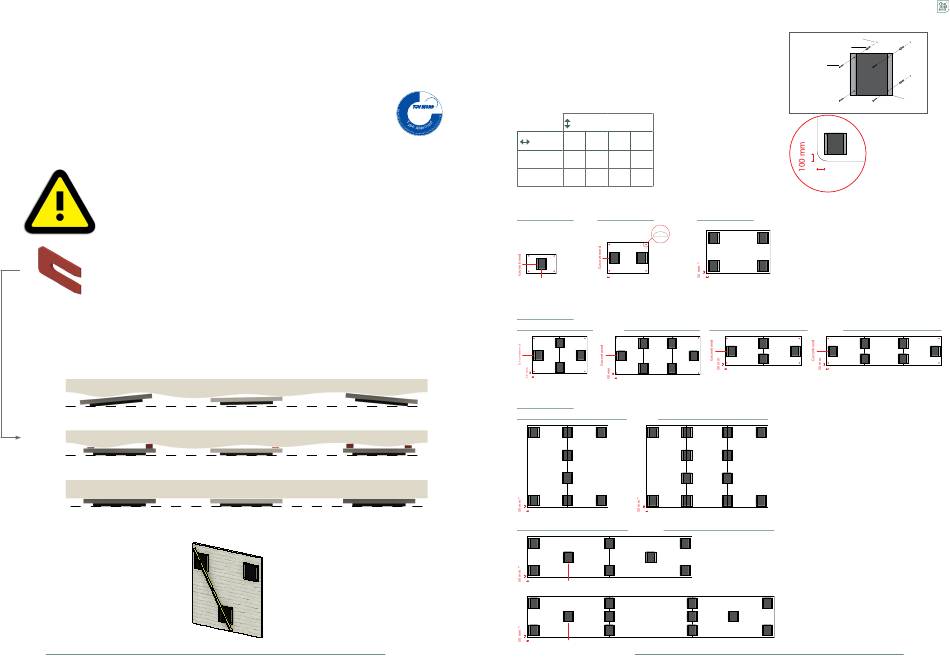

Plaatsing magneetplaten
Bevestig de magneetplaten (300x300 mm) tegen de achterwand zoals
aangegeven in de tekening.
Tip: teken voorafgaand aan de montage met potlood de omtrek van de panelen op
de muur af om het plaatsen van de platen makkelijker te maken.
Aantallen magneetplaten
TÜV Nederland QA
(cm)
(cm) ≤ 88 ≤ 118
≤ 98 1 (4) 2
≤ 118 2 (4) 2
Enkele borden
1 magneetplaat
Gecentreerd
Wanden
2 magneetplaten per bord
50 mm
4 magneetplaten per bord
50 mm *
50 mm * Gecentreerd
50 mm * Gecentreerd
Mounting guide
en afstandhouders per bord.
≤ 158 > 158
(4) 2 (4) 4
(4) 4 4
2 magneetplaten 4 magneetplaten
50 mm 50 mm *
Verticaal
50 mm
50 mm
Verticaal
50 mm *
Horizontaal
4x Ø 6mm
4x Dübel 6mm
4x Schraube 4x40
Magnetplatte
300x300mm
100 mm
* In geval van afgeronde hoeken: 100 mm.
Horizontaal
50 mm
* In geval van afgeronde hoeken: 100 mm.
3
