Sonoff MINI-RBS Benutzerhandbuch Seite 72

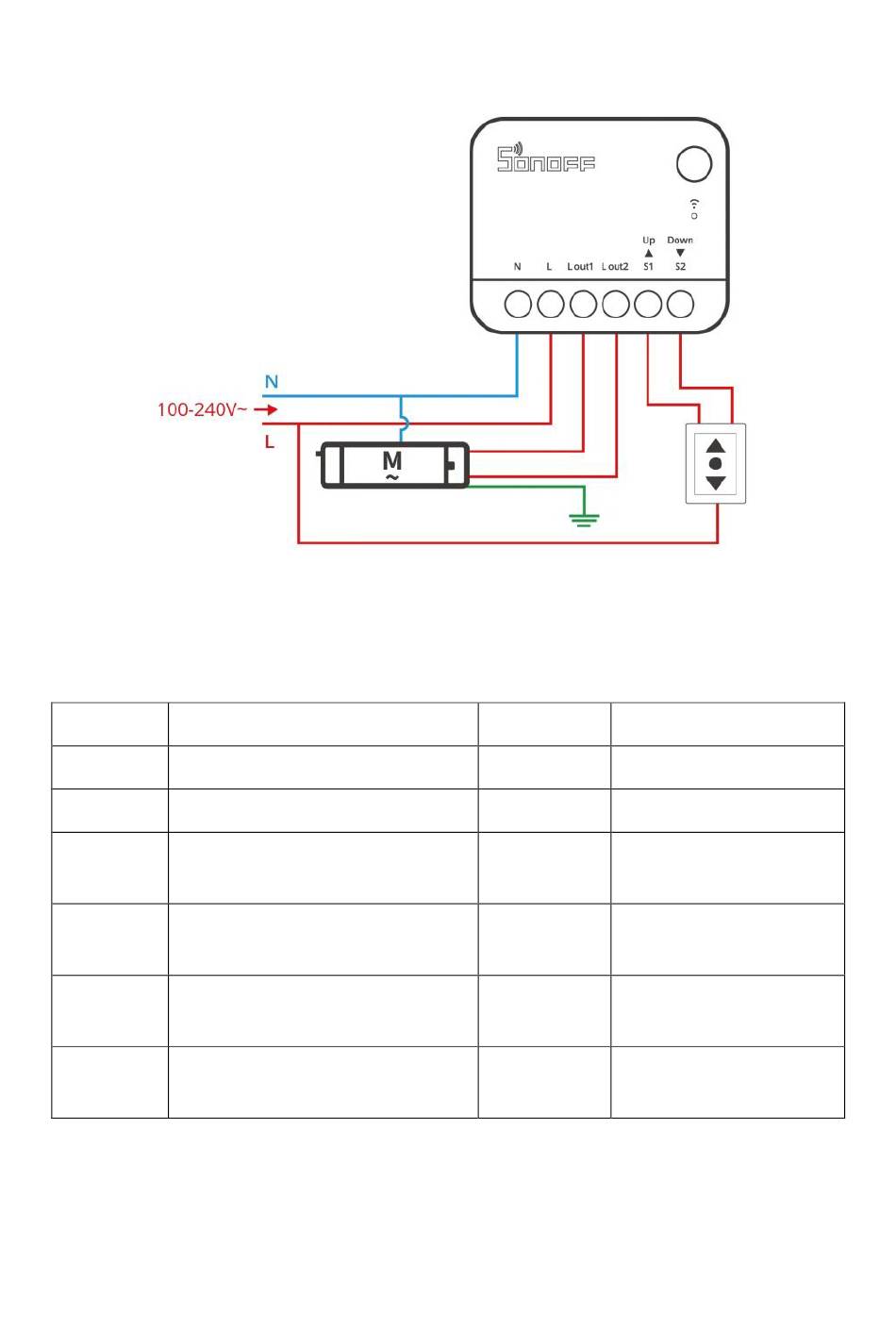

Dreistufiger Kippschalter-Verdrahtung:
Hinweis: Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.
Anweisungen für die Verdrahtungssymbole
Anschluss Beschreibung
N Neutralleiter
L Spannungsleiter (100–240 V AC)
L out1 Spannungsfreier Ausgang 1
(100–240 V AC)
L out2 Spannungsfreier Ausgang 2
(100–240 V AC)
S1 Schalter 1
(Vorwärtssteuerungseingang)
S2 Schalter 2
(Rückwärtssteuerungseingang)
Vorwärts
Rückwärts
Drahtname
N
L
Vorwärtsleit
ung
Rückwärtslei
tung
–
–
72
Schalter
Funktion
Neutrale Einspeisung
Netzspannung
Vorwärtsrichtung des
Motors
Motor-
Rückwärtsrichtung
Verbindet mit
Vorwärtsschalter
Verbindung zum
Umkehrschalter
