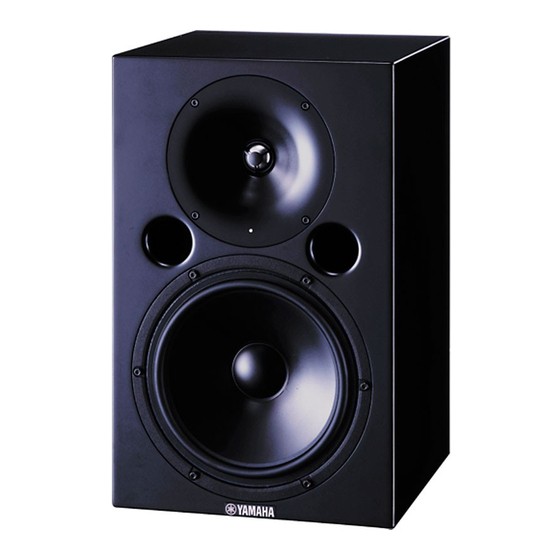

Yamaha MSP10M Bedienungsanleitung

Monitor speaker

Werbung

MONITOR SPEAKER
MSP10
MSP10M
Owner's manual
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
M

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha MSP10M

  • Seite 1 MONITOR SPEAKER MSP10 MSP10M Owner’s manual Mode d’emploi Bedienungsanleitung Manual de instrucciones...
  • Seite 2 Thank you for purchasing the Yamaha MSP10/10M monitor speaker system. The MSP10/10M features a compact bass reflex cabinet, with a 20 cm two-way cone speaker and a 2.5 cm titanium dome speaker. This powered bi-amplifier speaker system faithfully reproduces sound and can be used for a wide range of applications, from personal home recordings to serious professional use.
  • Seite 3: Operating Notes

    N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. * This applies only to products distributed by YAMAHA KEMBLE MUSIC (U.K.) LTD.
  • Seite 4: Front Panel/Rear Panel

    Front panel/Rear panel +4dB –6dB –2 –1 –1 SENSITIVITY INPUT HIGH (80Hz) TRIM LOW CUT POWER TRIM switches These switches enable you to adjust the bass and treble for the MSP10/10M. LOW: three positions The LOW switch adjusts the bass range. With the Power/Clip indicator “–1”...
  • Seite 5: Specifications

    Specifications General specifications Type........... Amplified 2Way Bass Reflex Powered Speaker (Bi-Amp.) Crossover Frequency ....2.0 kHz, 30 dB/oct Frequency Range ....... 40 Hz to 40 kHz (–10 dB) Sensitivity ........–10 dB at –6 dB position (for 100 dB/SPL, 1 m on Axis) Maximum Output Level .....
  • Seite 6: Block Diagram

    Mounting the MSP10/10M on the wall You can install the MSP10/10M on the wall using an optional Yamaha wall bracket BWS251-300. For more information on how to install it, refer to the instructions that come with the wall bracket. For the angle and position of installation, refer to the figure below.
  • Seite 7 Nous vous remercions d’avoir opté pour le système d’enceinte d’écoute MSP10/10M de Yamaha. Le système MSP10/10M dispose d’un coffret bass reflex compact avec un haut-parleur deux voies en cône de 20 cm et un haut-parleur avec un dôme en titane de 2,5 cm.
  • Seite 8 Précautions Notes pour la manipulation • Lors d’un montage en rack, laissez un espace libre • Coupez tous les instruments de musique, les autour de l’appareil pour une bonne aération. Cet appareils audio et les enceintes avant de les espace doit être de 10 cm sur les côtés, 30 cm brancher à...
  • Seite 9: Face Avant/Face Arrière

    Face avant/Face arrière +4dB –6dB –2 –1 –1 SENSITIVITY INPUT HIGH (80Hz) TRIM LOW CUT POWER Commutateurs TRIM Ces commutateurs vous permettent de régler le grave et l’aigu pour le MSP10/10M. LOW: trois positions Le commutateur LOW détermine la plage du grave. Témoin de mise sous tension/saturation Avec les réglages “–1”...
  • Seite 10: Fiche Technique

    Fiche technique Caractéristiques générales Type........... Enceinte active Bass Reflex à deux voies (Bi-Amp.) Fréquence de transfert....2,0 kHz, 30 dB/oct Bande passante ......40 Hz à 40 kHz (–10 dB) Sensibilité ........–10 dB à la position –6 dB (pour 100 dB/SPL, 1 m dans l’axe) Niveau de sortie maximum ..
  • Seite 11 TRIM Montage mural du MSP10/10M Vous pouvez monter le MSP10/10M sur un mur en vous servant du support mural BWS251-300 de Yamaha. Pour en savoir plus sur l’installation, veuillez lire les instructions accompagnant le support mural. L’illustration ci-dessous vous indique l’angle et la position d’installation.
  • Seite 12: Vorsichtsmaßnahmen

    MSP10/10M Bedienungsanleitung Vielen Dank, daß Sie sich für die Monitorbox MSP10/10M von Yamaha entschieden haben. Die MSP10/10M ist als kompaktes Baßreflex-Gehäuse ausgeführt, in welchem sich ein 20 cm-Zweiwegkonus und eine 2,5 cm-Titankuppel befinden. Dank der Zweiwegverstärkung ist das Klangbild dieser Box überaus natürlich. Sie eignet sich für eine Vielzahl von Anwendungsbereichen, darunter Home Recording, aber auch professionelle Anwendungen.
  • Seite 13: Bedienungshinweise

    Achtung Bedienungshinweise • Um auch im Rack eine ausreichende Lüftung zu • Schalten Sie alle Musikinstrumente, Audiogeräte garantieren, lassen Sie um das Gerät herum einen und Boxen aus, bevor Sie sie an dieses Gerät Freiraum von mindestens 10 cm an den Seiten, 30 anschließen.
  • Seite 14 Front-/Rückseite +4dB –6dB –2 –1 –1 SENSITIVITY INPUT HIGH (80Hz) TRIM LOW CUT POWER TRIM-Schalter Mit diesen Schaltern können Sie die Baß- und Höhenwiedergabe der MSP10/10M einstellen. LOW: drei Stände Mit dem LOW-Schalter können Sie die tiefen Netz-/Clip-Diode Frequenzen abschwächen. Wenn Sie “–1” oder Nach Einschalten der Box mit dem rückseitigen “–2”...
  • Seite 15: Spezifikationen

    Spezifikationen Allgemeine Spezifikationen Typ ..........Aktive 2-Wege-Baßreflexbox (Bi-Amp.) Übergangsfrequenz....2,0 kHz, 30 dB/Okt. Frequenzgang ......40 Hz~40 kHz (–10 dB) ..........–10 dB bei –6 dB-Position (für 100dB/SPL, 1m innerhalb der Achse) Maximaler Schalldruck ....110 dB (1m innerhalb der Achse) Abmessungen (B ×...
  • Seite 16: Wandmontage Der Msp10/10M

    HIGH TRIM Wandmontage der MSP10/10M Die MSP10/10M kann mit einem Halterungssystem BWS251-300 von Yamaha an einer Wand angebracht werden. Genauere Installationshinweise finden Sie in der Anleitung der Halterung. Nachstehend zeigen wir Ihnen, wie man den Winkel und die Ausrichtung einstellt.
  • Seite 17 Muchas gracias por la adquisición del sistema de altavoz de monitor MSP10/10M Yamaha. El MSP10/10M se caracteriza por una caja acústica reflectora de graves compacta, con dos altavoces cónicos de dos vías de 20 cm y un altavoz de cúpula de titanio de 2,5 cm.
  • Seite 18 Precauciones Notas sobre la operación • Para montar la unidad en un bastidor, deje espacio • Antes de conectar la unidad, desconecte todos los suficiente alrededor de la unidad para que se instrumentos musicales, equipos de audio, y ventile. Este espacio deberá ser de 10 cm a ambos altavoces.
  • Seite 19 Panel frontal/posterior +4dB –6dB –2 –1 –1 SENSITIVITY INPUT HIGH (80Hz) TRIM LOW CUT POWER Selectores de ajuste (TRIM) Estos interruptores le permitirán ajustar los graves y los agudos para el MSP10/10M. LOW: tres posiciones El selector LOW le permitirá ajustar la gama de Indicador de la alimentación/distorsión graves.
  • Seite 20: Especificaciones

    Especificaciones Especificaciones generales Tipo ........... Altavoz con doble amplificador de 2 vías, reflector de graves Frecuencia de cruce....2,0 kHz, 30 dB/oct. Gama de frecuencias ....40 Hz a 40 kHz (–10 dB) Sensibilidad ....... –10 dB en la posición de –6 dB (Para 100 dB/SPL, 1 m en eje) Nivel máximo de salida .....
  • Seite 21: Diagrama En Bloques

    TRIM Montaje del MSP10/10M en la pared Podrá instalar el MSP10/10M en la pared empleando la ménsula opcional BWS251-300 Yamaha. Para más información sobre la forma de instalarlo, consulte el manual de instrucciones que se sirve con la ménsula. En cuanto al ángulo y posición de instalación, consulte la ilustración de abajo.
  • Seite 22 YAMAHA CORPORATION V435580 R1 1 IP 24 Pro Audio Division, #18/3 P.O. Box 3, Hamamatsu, 430-8651, Japan Printed in Taiwan...
