- Seite 1 Alarmzentrale AZ 4 Bedienungsanleitung ELV AG • 26787 Leer Tel.: 0491/6008-88 • Fax.: 0491/7016...
- Seite 2 Gleichspannungsausgang (12V/0,8 A) zur Verfügung. Bei Alarmauslösung schaltet ein potentialfreier Relaisausgang mit Wech- selkontakt (1xum). Das Relais dient zum Anschluss von beliebigen Signal- gebern und ist mit 30 V/5 A belastbar. Die Alarmzeit der Alarmzentrale AZ 4 ist stufenlos von 3 Sekunden bis 3...
-
Seite 3: Montage Der Alarmzentrale
Eine Testfunktion erlaubt die Überprüfung der Alarmzentrale, ohne dass die Alarmgeber aktiviert werden. Über einen integrierten Sicherheitsschlüsselschalter erfolgt die „Scharf- schaltung” der AZ 4. Alternativ besteht auch die Möglichkeit, die Alarm- zentrale mit einem außerhalb des gesicherten Bereiches zu installierenden Sicherheitsschalter zu aktivieren. -
Seite 4: Notstromversorgung

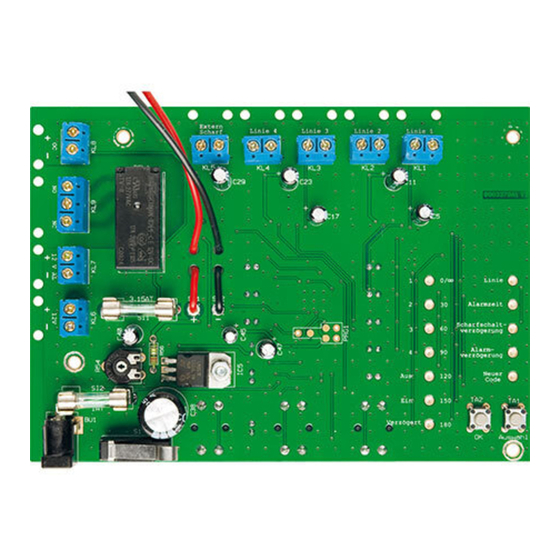

Pluspol an KL 7 (U-Dauer) und mit dem Minuspol an KL 8 (GND) anzuschließen. Geschalteter 12V-Ausgang Zum Anschluss einer Alarmsirene oder einer Blitzlampe ist an der Alarm- zentrale AZ 4 ein geschalteter 12V-Ausgang vorhanden. Dieser Ausgang darf max. mit 800 mA belastet werden. Der Pluspol des Alarmgebers ist mit... - Seite 5 Fernbedienung gebrückt Sicherung Sensoren 3,15A U-Dauer Lade-Endspannung 13,38V +Akku Alarm- Zeit Alarm-Relais Alarm- Verzögerung Alarm Test Unverzögert Verzögert Linie1 Unverzögert Verzögert Linie2 Unverzögert Verzögert Linie4 Akku-GND Linie3 Scharfschalt- Verzögerung Linie4 Bild 1: Kodierstecker, Einstellmöglichkeiten und Anschlussbelegung der AZ 4...
-
Seite 6: Potentialfreier Relaisausgang
(Öffner). Die Anzugszeit des Relais entspricht der eingestellten Alarmzeit (3 Sek. bis 3 Min.) Differential-Linien Die Alarmzentrale AZ 4 verfügt über insgesamt 6 voneinander unabhängige Differential-Linien, von denen 3 Eingänge zum Anschluss von beliebigen Alarmsensoren vorgesehen sind. Die vierte Alarmschleife dient zum Anschluss von Alarmsensoren wie Rauchmeldern, Gassensoren und Sabotagekontakten, die ständig, auch bei... -
Seite 7: Differential-Alarmschleife 4 (24H-Schleife)
Schließer Öffner Sabotage KL16 KL17 Schließer Bild 2: Anschlussbeispiel für die Differential-Alarmschleifen, wobei wahlweise Öffner oder Schließer einsetzbar sind. Der als Öffner arbeitende Gehäuse-Sabotage-Kontakt ist in eine beliebige Alarmschleife zu legen. Differential-Alarmschleife 4 (24h-Schleife) Die Alarmschleife 4 arbeitet vom Funktionsprinzip wie die Alarmschleifen 1 bis 3 mit einem Schleifenwiderstand von 10 kΩ. -
Seite 8: Gehäuse-Sabotagekontakt
Schlüsselschalter weiter genutzt werden. Wichtig ist in diesem Zusammen- hang, dass die Anlage grundsätzlich mit dem Schalter „unscharf” geschaltet wird, mit dem die Scharfschaltung erfolgte. ( Die AZ 4 ist aktiviert, so lange einer der beiden Schalter in Stellung „scharf” steht.) -
Seite 9: Einstellung Der Alarmzeit
Verzögerungszeit ca. 90 Sekunden beträgt. Einstellung der Scharfschaltverzögerung Die Scharfschaltverzögerung der Alarmzentrale AZ 4 ist mit R 47 stufenlos zwischen 0 und 90 Sekunden einstellbar. Die minimale Verzögerungszeit ist eingestellt, wenn sich der Trimmer am Linksanschlag befindet, und die maximale Verzögerungszeit von 90 Sekunden wird erreicht, wenn R47... - Seite 10 Kodierbrücke in Stellung „Alarm” befinden, d. h. die beiden rechten zu den Leuchtdioden weisende Stifte sind verbunden. Alarmspeicher Die Alarmzentrale AZ 4 ist mit einem Alarmspeicher ausgestattet, so dass später jederzeit nachvollziehbar ist, welche Linie zur Alarmauslösung führte. Solange die Alarmzentrale „unscharf” geschaltet ist, wird jede Störung der Alarmlinien durch Aufleuchten der dazugehörigen LED angezeigt.
- Seite 11 Leiterplatte anzuschließen ist. Durch mehr als 59.000 Kodierungsmög- lichkeiten ergibt sich eine hohe Sicherheit gegen Fremdbeeinflussung. Die Decoderplatine wird direkt im Gehäuse der Alarmzentrale AZ 4 an die dafür vorgesehene Stelle eingebaut und über einen Steckverbinder mit der 4poligen Stiftleiste verbunden. Der nachträgliche Einbau ist somit völlig problemlos innerhalb kürzester Zeit möglich.
- Seite 12 Gehäuse und wird an geeigneter Stelle (z. B. direkt hinter einer Scheibe) montiert. Die Verbindung zur Decoderplatine innerhalb der AZ 4 erfolgt über eine 4adrige Zuleitung (3 Adern + Abschirmung), deren Länge bis zu 10 Metern betragen kann.
