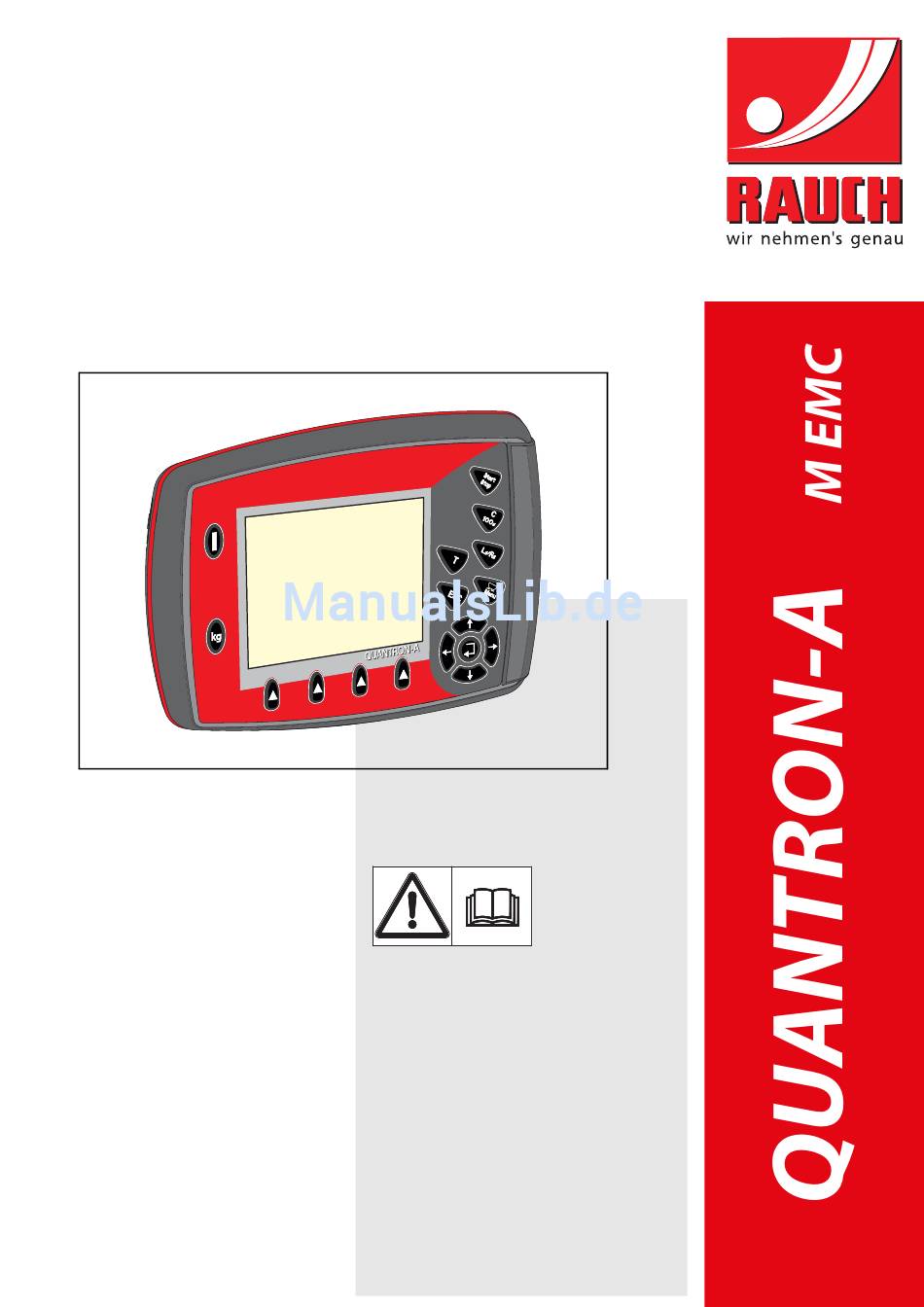

Seite 1 BETRIEBSANLEITUNG Vor Inbetriebnahme sorgfältig lesen! Für künftige Verwendung aufbewahren Diese Betriebs-, Montageanleitung ist ein Teil der Maschine. Lieferanten von Neu- und Gebrauchtmaschinen sind gehalten, schriftlich zu dokumentieren dass die Betriebs-, Montageanleitung Originalbetriebsanleitung mit der Maschine ausgeliefert und 5901591- -de-1215 dem Kunden übergeben wurde.
Seite 2 Vorwort Sehr geehrter Kunde, durch den Kauf der Bedieneinheit QUANTRON-A für den Wurf-Mineraldüngerstreuer AXIS-M EMC haben Sie Vertrauen in unser Produkt gezeigt. Vielen Dank! Dieses Vertrauen wol- len wir rechtfertigen. Sie haben einen leistungsfähigen und zuverlässigen Bedieneinheit erstan- den. Sollten wider Erwarten Probleme auftreten: Unser Kundendienst ist immer für Sie da.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Benutzerhinweise Zu dieser Betriebsanleitung ..........1 Hinweise zur Darstellung .
Seite 4 Inhaltsverzeichnis Bedienung QUANTRON-A Bedieneinheit einschalten ..........23 Navigation innerhalb der Menüs.
Seite 5 Inhaltsverzeichnis Streubetrieb mit der Bedieneinheit QUANTRON-A Abfrage der Restmenge während der Streuarbeit (nur AXIS-M 30 EMC + W) ..83 TELIMAT ............84 Arbeiten mit Teilbreiten .
Seite 6 Inhaltsverzeichnis...
Seite 7: Benutzerhinweise
Benutzerhinweise Benutzerhinweise Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Bestandteil der Bedieneinheit QUANTRON-A. Die Betriebsanleitung enthält wichtige Hinweise für eine sichere, sachgerechte und wirtschaftliche Nutzung und Wartung der Bedieneinheit. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer der Maschine zu erhöhen.
Seite 8 Benutzerhinweise Gefahrenstufen der Warnhinweise Die Gefahrenstufe wird durch das Signalwort gekennzeichnet. Die Gefahrenstu- fen sind wie folgt klassifiziert: n GEFAHR Art und Quelle der Gefahr Dieser Warnhinweis warnt vor einer unmittelbar drohenden Gefahr für die Gesundheit und das Leben von Personen. Die Missachtung dieser Warnhinweise führt zu schwersten Verlet- zungen, auch mit Todesfolge.
Seite 9: Anleitungen Und Anweisungen
Benutzerhinweise 1.2.2 Anleitungen und Anweisungen Vom Bedienungspersonal auszuführende Handlungsschritte sind als nummerier- te Liste dargestellt. 1. Handlungsanweisung Schritt 1 2. Handlungsanweisung Schritt 2 Anleitungen, die nur einen einzigen Schritt umfassen, werden nicht nummeriert. Gleiches gilt für Handlungsschritte, bei denen die Reihenfolge ihrer Durchführung nicht zwingend vorgeschrieben ist.
Seite 10 Benutzerhinweise...
Seite 11: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Übersicht der unterstützten Wurf-Mineraldüngerstreuer Funktion/Optionen Massenstromregelung durch Messung    des Drehmoments der Wurfscheiben Wiegezellen  ...
Seite 12: Aufbau Der Bedieneinheit - Übersicht
Aufbau und Funktion Aufbau der Bedieneinheit - Übersicht Bild 2.1: Bedieneinheit QUANTRON-A Bezeichnung Funktion Bedienfeld Bestehend aus Folientasten zur Bedienung des Ge- räts und dem Display zur Anzeige von Betriebsbil- dern. Steckverbindung 39-polige Steckverbindung zum Anschluss des Ma- Maschinenkabel schinenkabels an Sensoren und Stellzylinder.
Seite 13: Bedienelemente
Aufbau und Funktion Bedienelemente Die Bedienung der QUANTRON-A erfolgt über 17 Folientasten (13 fest definier- te und 4 frei belegbare Folientasten). Bild 2.2: Bedienfeld auf der Vorderseite des Gerätes HINWEIS Die Betriebsanleitung beschreibt die Funktionen der Bedieneinheit QUAN- TRON-A ab der Software-Version 2.00.00.
Seite 14 Aufbau und Funktion Nr. Bezeichnung Funktion Vorwahl Teilbreiten- Wechseltaste zwischen 4 Zuständen. einstellung Vorwahl der Teilbreiten zur Mengenveränderung.  Seite 57 L: Links R: Rechts oder L+R: Links + Rechts Verwaltung der Teilbreiten (VariSpread Funktion)  Seite 11 Menü Wechsel zwischen dem Betriebsbild und dem Haupt- menü.
Seite 15: Display
Aufbau und Funktion Display Das Display zeigt die aktuellen Statusinformationen, Auswahl- und Eingabemög- lichkeiten der Bedieneinheit an. Die wesentlichen Informationen zum Betrieb der Maschine finden Sie im Be- triebsbild. 2.4.1 Beschreibung des Betriebsbildes HINWEIS Die genaue Darstellung des Betriebsbildes hängt von den aktuell angewählten Einstellungen ab, siehe Kapitel 4.9.2: Anzeigeauswahl, Seite Bild 2.3:...
Seite 16 Aufbau und Funktion Die Symbole und Anzeigen im Beispielsbild haben folgende Bedeutung: Symbol / Anzeige Bedeutung (im dargestellten Beispiel) Dosierschieber Momentane Öffnungsstellung des Dosierschiebers Skalenöffnung links. links Betriebsart Zeigt die aktuelle Betriebsart. AUTO km/h + AUTO kg ist die verwendete Be- ...
Seite 17: Anzeige Der Dosierschieberzustände
Aufbau und Funktion 2.4.2 Anzeige der Dosierschieberzustände Bild 2.4: Anzeige der Dosierschieberzustände [A] Streubetrieb inaktiv (STOP) [1] Teilbreite deaktiviert [2] Teilbreite aktiviert [B] Maschine in Streubetrieb (START) [3] Teilbreite deaktiviert [4] Teilbreite aktiviert 2.4.3 Anzeige der Teilbreiten Bild 2.5: Anzeige der Teilbreitenzustände (Beispiel mit VariSpread 8) [1] Aktivierte Teilbreiten mit 4 möglichen Streubreitenstufen [2] Linke Teilbreite ist um 2 Teilbreitenstufen reduziert...
Seite 18: Bibliothek Der Verwendeten Symbole
Aufbau und Funktion Bibliothek der verwendeten Symbole Die Bedieneinheit QUANTRON-A zeigt Symbole für die Funktionen am Bild- schirm. Symbol Bedeutung Mengenänderung + (Plus) Mengenänderung - (Minus) Mengenänderung links + (Plus) Mengenänderung links - (Minus) Mengenänderung rechts + (Plus) Mengenänderung rechts - (Minus) Manuelle Änderung der Dosierschieberposition + (Plus)
Seite 19 Aufbau und Funktion Symbol Bedeutung Teilbreite rechts reduzieren (Minus) Teilbreite rechts erhöhen (Plus) Teilbreite links reduzieren (Minus) Teilbreite links erhöhen (Plus)
Seite 20: Strukturelle Menüübersicht
Aufbau und Funktion Strukturelle Menüübersicht...
Seite 21: Anbau Und Installation
Anbau und Installation Anbau und Installation Anforderungen an den Traktor Überprüfen Sie vor den Anbau der Bedieneinheit, ob Ihr Traktor folgende Anfor- derungen erfüllt: Mindestspannung 11 V; muss immer gewährleistet sein, auch wenn mehrere  Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht). Die Zapfwellendrehzahl ist auf 540 U/min einstellbar und muss eingehalten ...
Seite 22: Steckverbindung 7-Polig
Anbau und Installation 3.2.2 Steckverbindung 7-polig Über die 7-polige Steckverbindung (DIN 9684-1/ISO 11786) erhält die Bedie- neinheit die Impulse für die aktuelle Fahrgeschwindigkeit. Dazu wird an die Steckverbindung das 7-polige auf 8-polige Kabel (Zubehör) zum Fahrgeschwin- digkeitssensor angeschlossen. [1] PIN 1: tatsächliche Fahrgeschwindigkeit (Radar) [2] PIN 2: theoretische Fahrgeschwindigkeit (z.
Seite 23: Bedieneinheit Anschließen
Anbau und Installation Bedieneinheit anschließen HINWEIS Nach dem Einschalten der Bedieneinheit QUANTRON-A zeigt das Display für kurze Zeit die Maschinennummer. HINWEIS Maschinennummer beachten Die Bedieneinheit QUANTRON-A ist werkseitig auf den Wurf-Mineraldünger- streuer kalibriert, mit dem sie ausgeliefert wurde. Die Bedieneinheit nur an den zugehörigen Wurf-Mineraldüngerstreuer an- schließen.
Seite 24 Anbau und Installation Schematische Anschlussübersicht Standard: Bild 3.3: Schematische Anschlussübersicht QUANTRON-A [1] Serielle Schnittstelle RS232, 8-polige Steckverbindung [2] 39-poliger Maschinenstecker [3] Option: Aufgabepunktverstellung (Maschinen mit VariSpread) [4] Sensoren M EMC (links, rechts, mitte) [5] Option: TELIMAT-Sensor oben/unten [6] Option: Füllstandssensor links/rechts...
Seite 25 Anbau und Installation Schematische Anschlussübersicht Radsensor: km/h Bild 3.4: Schematische Anschlussübersicht QUANTRON-A [1] Serielle Schnittstelle RS232, 8-polige Steckverbindung [2] 39-poliger Maschinenstecker [3] Option: Aufgabepunktverstellung (Maschinen mit VariSpread) [4] Sensoren M EMC (links, rechts, mitte) [5] Option: TELIMAT-Sensor oben/unten [6] Option: Füllstandssensor links/rechts...
Seite 26 [9] Option: elektrischer TELIMAT [10] Batterie [11] 3-polige Steckverbindung nach DIN 9680 / ISO 12369 [12] Fahrgeschwindigkeitssensor [13] Option: Y-Kabel (V24 RS232-Schnittstelle für Speichermedium) [14] Option: Stromversorgung QUANTRON-A über Zündschloss [15] 7-polige Steckverbindung nach DIN 9684 [16] Option: GPS-Kabel und Empfänger...
Seite 27: Vorbereitung Dosierschieber
Die Maschinen AXIS-M 30.1 EMC + W verfügen über eine elektronische Schie- berbetätigung zur Einstellung der Streumenge. n VORSICHT Sachschäden durch falsche Position der Dosierschieber Das Betätigen der Aktuatoren durch die QUANTRON-A kann die Dosierschieber beschädigen, wenn die Anschlaghebel falsch posi- tioniert sind.  Anschlaghebel immer bei maximaler Skalenposition fest- klemmen.
Seite 28 Anbau und Installation...
Seite 29: Bedienung Quantron-A
Streuort unerwartet öffnen. Es besteht Rutsch- und Verlet- zungsgefahr für Personen durch austretendes Düngemittel.  Vor der Fahrt zum Streuort die elektronische Bedienein- heit QUANTRON-A unbedingt ausschalten. HINWEIS Die Einstellungen in den einzelnen Menüs sind sehr wichtig für die optimale, automatische Massenstromregelung (Funktion M EMC).
Seite 30 Bedienung QUANTRON-A Einschalten: 1. EIN/AUS Taste [1] betätigen.  Nach wenigen Sekunden erscheint die Startoberfläche der Bedienein- heit.  Kurz darauf zeigt die Bedieneinheit für wenige Sekunden das Aktivie- rungsmenü. 2. Entertaste drücken.  Das Display zeigt die Start Diagnose für wenige Sekunden.
Seite 31: Navigation Innerhalb Der Menüs
Bedienung QUANTRON-A Navigation innerhalb der Menüs HINWEIS Sie finden wichtige Hinweise zur Darstellung und Navigation zwischen den Me- nüs im Kapitel 1.2.5: Menühierarchie, Tasten und Navigation, Seite Hauptmenü aufrufen Die Menütaste drücken. Siehe 2.3: Bedienelemente, Seite   Im Display erscheint das Hauptmenü.
Seite 32: Wiegen-Tripzähler
Bedienung QUANTRON-A Wiegen-Tripzähler In diesem Menü finden Sie Werte zur geleisteten Streuarbeit und Funktionen für den Wiegebetrieb. Die kg-Taste an der Bedieneinheit drücken.   Das Menü Wiegen-Tripzähler erscheint. Bild 4.2: Menü Wiegen-Tripzähler Untermenü Bedeutung Beschreibung Trip-Zähler Anzeige der geleisteten Streumenge, ge- Seite 27 streuten Fläche und gestreuten Strecke.
Seite 33: Trip-Zähler
Bedienung QUANTRON-A 4.3.1 Trip-Zähler In diesem Menü lesen Sie die folgenden Werte ab: gestreute Menge (kg) gestreute Fläche (ha) gestreute Strecke (m) Bild 4.3: Menü Trip-Zähler [1] Anzeige gestreute Menge seit dem letzten Löschen [2] Anzeige gestreute Fläche seit dem letzten Löschen [3] Anzeige gestreute Strecke seit dem letzten Löschen...
Seite 34: Restmenge Anzeigen
Bedienung QUANTRON-A 4.3.2 Restmenge anzeigen Im Menü Rest (kg, ha, m) können Sie die im Behälter verbliebene Restmenge abfragen oder eingeben. Das Menü zeigt die mögliche Fläche (ha) und Strecke (m), die mit der Dünge- mittelrestmenge noch gestreut werden können. Beide Anzeigen berechnen sich anhand der folgenden Werte: Dünger Einstellungen,...
Seite 35: Waage Tarieren (Nur Axis-M 30.1 Emc + W)
 Sie gelangen in das Betriebsbild zurück. Abfrage der Restmenge während der Streuarbeit: Während der Streuarbeit wird die Restmenge ständig neu berechnet und ange- zeigt. Siehe Kapitel 5: Streubetrieb mit der Bedieneinheit QUANTRON-A, Seite 4.3.3 Waage tarieren (Nur AXIS-M 30.1 EMC + W) In diesem Menü...
Seite 36: Hauptmenü
Bedienung QUANTRON-A Hauptmenü Bild 4.5: Hauptmenü QUANTRON-A Das Hauptmenü zeigt Ihnen die möglichen Untermenüs. Untermenü Bedeutung Beschreibung Dünger Einstellun- Einstellungen zu Düngemittel und Streu- Seite 31 betrieb. Masch. Einstellun- Einstellungen zu Traktor und Maschine. Seite 49 Schnellentleerung Direkter Aufruf des Menüs zur Schnel- Seite 59 lentleerung der Maschine.
Seite 37: Dünger Einstellungen
Bedienung QUANTRON-A Dünger Einstellungen In diesem Menü nehmen Sie die Einstellungen zum Düngemittel und zum Streu- betrieb vor. HINWEIS Die Eingaben im Menüeintrag Wurfscheibentyp müssen mit den tatsächli-  chen Einstellungen Ihrer Maschine übereinstimmen. Die Eingaben im Menüeintrag Zapfwelle müssen mit den für den Streube- ...
Seite 38 Bedienung QUANTRON-A Untermenü Bedeutung/Mögliche Werte Beschreibung Düngername Angewähltes Düngemittel aus der Seite 45 Streutabelle. Ausbr. (kg/ha) Eingabe Sollwert der Ausbringmenge Seite 34 in kg/ha. Arbeitsbreite (m) Festlegung der zu streuenden Arbeits- Seite 35 breite. Fliessfaktor Eingabe Fließfaktor des verwendeten Seite 37 Düngemittels.
Seite 39 Bedienung QUANTRON-A Untermenü Bedeutung/Mögliche Werte Beschreibung Zusammensetzung Prozentualer Anteil der chemischen Zusammensetzung. OptiPoint berechnen Eingabe der GPS Control Parameter Seite 42 Abstand ein (m) Eingabe Einschaltabstand. Seite 94 Abstand aus (m) Eingabe Ausschaltabstand. Seite 95 GPS Control Info Anzeige Information der GPS Control Seite 44 Parameter.
Seite 40: Ausbringmenge
Bedienung QUANTRON-A 4.5.1 Ausbringmenge In diesem Menü können Sie den Sollwert der gewünschten Ausbringmenge ein- geben. Ausbringmenge eingeben: 1. Menü Dünger Einstellungen > Ausbr. (kg/ha) aufrufen.  Im Display erscheint die momentan gültige Ausbringmenge. 2. Den neuen Wert in das Eingabefeld eintragen.
Seite 41: Fließfaktor
Bedienung QUANTRON-A 4.5.3 Fließfaktor Der Fließfaktor liegt im Bereich zwischen 0,4 bis 1,9. Bei gleichen Grundeinstel- lungen (km/h, Arbeitsbreite, kg/ha) gilt: Bei Erhöhung des Fließfaktors reduziert sich die Dosiermenge.  Bei Verringerung des Fließfaktors erhöht sich die Dosiermenge.  Eine Fehlermeldung erscheint, sobald der Fließfaktor außerhalb des vorgegebe- nen Bereichs liegt.
Seite 42 Bedienung QUANTRON-A HINWEIS Wir empfehlen die Anzeige des Fließfaktors im Betriebsbild. Auf diese Weise können Sie die Massenstromregelung, während der Streuarbeit, beobachten. Siehe Kapitel 4.9.2: Anzeigeauswahl, Seite 69 und Kapitel 4.6.2: AUTO/MAN Betrieb, Seite Anzeige des Fließfaktors mit der Funktion M EMC Im Untermenü...
Seite 43: Aufgabepunkt
Bedienung QUANTRON-A 4.5.4 Aufgabepunkt 1. Menü Dünger Einstellungen > Aufgabepunkt aufrufen. 2. Position für den Aufgabepunkt aus der Streutabelle ermitteln. 3. Den ermittelten Wert in das Eingabefeld eingeben Siehe Kapitel 4.12.2: Eingabe von Werten mithilfe der Cursortasten, Seite 4. Entertaste drücken.
Seite 44: Abdrehprobe
Bedienung QUANTRON-A 4.5.6 Abdrehprobe HINWEIS Das Menü Abdrehprobe ist für die Funktion M EMC und in der Betriebsart AUTO km/h + AUTO kg gesperrt. Dieser Menüpunkt ist inaktiv. In diesem Menü ermitteln Sie den Fließfaktor auf Basis einer Abdrehprobe und speichern ihn in der Bedieneinheit.
Seite 45 Bedienung QUANTRON-A Bild 4.9: Betriebsbild Abdrehprobe vorbereiten [1] Symbol über Funktionstaste F4 zur Auswahl Streuerseite rechts [2] Symbol über Funktionstaste F1 zur Auswahl Streuerseite links [3] Anzeige der ausgewählten Teilbreite Teilbreite auswählen: 5. Streuerseite bestimmen, an der die Abdrehprobe durchgeführt werden soll.
Seite 46 Bedienung QUANTRON-A HINWEIS Für die Genauigkeit des Ergebnisses spielt die Abdrehprobenzeit keine Rolle. Es sollten aber mindestens 20 kg abgedreht werden. 7. Start/Stop-Taste erneut drücken.  Die Abdrehprobe ist beendet.  Der Dosierschieber schließt.  Das Display zeigt das Menü Abgedrehte Menge eingeben.
Seite 47: Wurfscheibentyp
Bedienung QUANTRON-A 4.5.7 Wurfscheibentyp HINWEIS Für eine optimale Leerlaufmessung prüfen Sie die korrekten Eingaben im Menü Dünger Einstellungen. Die Eingaben in den Menüeinträgen Wurfscheibe und Zapfwelle müssen  mit den tatsächlichen Einstellungen Ihrer Maschine übereinstimmen. Der montierte Wurfscheibentyp ist in der Bedieneinheit werkseitig vorprogram- miert.
Seite 48: Optipoint Berechnen
Bedienung QUANTRON-A 4.5.9 OptiPoint berechnen Im Menü OptiPoint berechnen geben Sie die Parameter zur Berechnung der optimalen Einschalt- bzw. Ausschaltabstände im Vorgewende ein. 1. Menü Dünger Einstellungen > OptiPoint berechnen aufrufen.  Die erste Seite des Menüs OptiPoint berechnen erscheint.
Seite 49 Bedienung QUANTRON-A Nummer Bedeutung Beschreibung Fahrstrategie: OPTI (OPTIMAL): Seite 93  Ausschaltabstand liegt nahe der Feldgrenze; Traktor biegt zwischen Vorgewendefahrgas- se und Feldgrenze oder außerhalb des Fel- des ein. GEOM (GEOMETRISCH)  Die Ausschaltposition verlagert sich ins Fel- dinnere. Die Option GEOM nur in Sonderfällen ver- wenden! Nehmen Sie Kontakt mit Ihrem Händler auf.
Seite 50: Gps Control Info
Bedienung QUANTRON-A 4.5.10 GPS Control Info Im Menü GPS Control Info werden Sie über die berechneten Einstellungswerte im Menü OptiPoint berechnen informiert. Die hier angezeigten Werte manuell in das entsprechende Einstellmenü auf  dem GPS Terminal übernehmen. HINWEIS Dieses Menü dient lediglich der Information.
Seite 51: Streutabelle
Bedienung QUANTRON-A 4.5.11 Streutabelle In diesen Menüs können Sie Streutabellen anlegen und verwalten. HINWEIS Die Auswahl einer Streutabelle hat Auswirkungen auf die Dünger Einstellungen, an der Bedieneinheit und an der Maschine. Die Einstellung der Ausbringmenge bleibt unbeeinflusst. Neue Streutabelle anlegen Sie haben die Möglichkeit, bis zu 30 Streutabellen in der Bedieneinheit anzule-...
Seite 52 Bedienung QUANTRON-A HINWEIS Wir empfehlen, die Streutabelle mit dem Namen des Düngemittels zu benen- nen. So können Sie der Streutabelle ein Düngemittel besser zuordnen. 9. Parameter der Streutabelle bearbeiten. Siehe Kapitel 4.5: Dünger Einstellungen, Seite Eine Streutabelle auswählen: 1. Menü Dünger Einstellungen > Streutabelle aufrufen.
Seite 53: Varispread Berechnen
Bedienung QUANTRON-A 4.5.12 VariSpread berechnen Der Teilbreitenassistent VariSpread berechnet die Teilbreitenstufen auf Basis Ih- rer Eingaben in den ersten Seiten der Dünger Einstellungen. Bild 4.13: VariSpread berechnen, Beispiel mit 8 Teilbreiten (4 auf jeder Seite) [1] Einstellbare Teilbreiteneinstellung [2] Vordefinierte Teilbreiteneinstellung 1.
Seite 54 Bedienung QUANTRON-A Anpassung der Teilbreitenwerte Voraussetzung: Der Menüpunkt VariSpread berechnen ist markiert.  1. Pfeil nach unten drücken.  Das Eingabefeld für den ersten Wert in der Tabelle ist markiert. 2. Mit den Pfeilen nach oben/nach unten Wert eingeben. 3. Mit dem Pfeil nach rechts auf die nächste zu ändernde Ziffer wechseln.
Seite 55: Maschinen-Einstellungen
Bedienung QUANTRON-A Maschinen-Einstellungen In diesem Menü nehmen Sie die Einstellungen zum Traktor und zur Maschine vor. Menü Masch. Einstellungen aufrufen.  Bild 4.14: Menü Maschinen-Einstellungen HINWEIS Nicht alle Parameter werden gleichzeitig in einem Menüfenster dargestellt. Sie können mit den Pfeiltasten zum angrenzenden Fenster springen.
Seite 56 Bedienung QUANTRON-A Untermenü Bedeutung Beschreibung FF Grenze 0.2 Erweiterung des Fließfaktor-Bereichs von 0,4 auf 0,2. Anwendung: Bio-Düngemittel  Reis  Ausbringmenge Kor- Korrektur der Abweichungen zwischen rektur L/R (%) eingegebener Ausbringmenge und tat- sächlicher Ausbringmenge. Korrektur in Prozent wahlweise auf ...
Seite 57: Geschwindigkeitskalibrierung
Die Maschine möglichst nur zur Hälfte befüllen.  Geschwindigkeitskalibrierung aufrufen: In der Bedieneinheit QUANTRON-A können Sie bis zu 4 verschiedene Profile für Art und Anzahl der Impulse speichern. Sie können diesen Profilen Namen zu- ordnen (z. B. Traktorname). Prüfen Sie vor der Streuarbeit, ob das richtige Profil in der Bedieneinheit aufge- rufen ist.
Seite 58 Bedienung QUANTRON-A Geschwindigkeitssignal neu kalibrieren: Sie können entweder ein bereits bestehendes Profil überschreiben oder einen leeren Speicherplatz mit einem Profil belegen. 1. Im Menü Traktor (km/h) den gewünschten Speicherplatz mit der darunter lie- genden Funktionstaste markieren. 2. Feld Neu kalibrieren markieren.
Seite 59 Bedienung QUANTRON-A Im Folgenden müssen Sie noch die Anzahl der Impulse des Geschwindigkeitssi- gnals festlegen. Ist Ihnen die genaue Impulsanzahl bekannt, können Sie sie di- rekt eingeben: 8. Menüeintrag Traktor (km/h) > Neu Kalibrieren > Imp/100m aufrufen.  Das Display zeigt das Menü Impulse zur manuellen Eingabe der Impuls- anzahl.
Seite 60: Auto/Man Betrieb
Für eine gleichmäßige Ausbringung des Streugutes müssen Sie im manuellen Betrieb unbedingt mit einer konstanten Fahrgeschwindigkeit arbeiten. HINWEIS Die Streuarbeit mit den unterschiedlichen Betriebsarten ist unter dem Kapitel 5: Streubetrieb mit der Bedieneinheit QUANTRON-A, Seite 83 beschrieben. Menü Bedeutung Beschreibung...
Seite 61 AUTO km/h: Automatischer Betrieb HINWEIS Für ein optimales Streuergebnis sollen Sie vor Beginn der Streuarbeit eine Ab- drehprobe durchführen. 1. Bedieneinheit QUANTRON-A einschalten. 2. Menü Maschinen-Einstellungen > AUTO/MAN Betrieb aufrufen. 3. Menüeintrag AUTO km/h markieren 4. Entertaste drücken. 5. Dünger Einstellungen vornehmen: Ausbringmenge (kg/ha) ...
Seite 62 Bedienung QUANTRON-A MAN Skala: manueller Betrieb mit Skalenwert 1. Menü Maschinen-Einstellungen > AUTO/MAN Betrieb aufrufen. 2. Menüeintrag MAN Skala markieren.  Das Display zeigt das Menü Schieberöffnung. 3. Skalenwert für die Dosierschieberöffnung eintragen. 4. Entertaste drücken. Siehe 4.12.2: Eingabe von Werten mithilfe der Cursortasten, Seite ...
Seite 63: Menge
Bedienung QUANTRON-A 4.6.3 +/- Menge In diesem Menü können Sie für die normale Streuart eine prozentuale Mengen- änderung festlegen. Die Basis (100 %) ist der voreingestellte Wert der Dosierschieberöffnung. HINWEIS Während des Betriebs können Sie mit den Funktionstasten F2/F3 jederzeit die Streumenge um den Faktor der +/- Menge verändern.
Seite 64: Easy Toggle
Bedienung QUANTRON-A 4.6.5 Easy Toggle Hier können Sie die Umschaltfunktion der Taste L%/R % auf 2 Zustände der Funktionstasten F1 bis F4 beschränken. Sie sparen damit unnötige Umschaltak- tionen am Betriebsbild. 1. Untermenü Easy Toggle markieren 2. Entertaste drücken.  Das Display zeigt einen Haken.
Seite 65: Schnellentleerung
Sie das Menü Schnellentleerung anwählen. Darüber hinaus empfehlen wir vor dem Einlagern der Maschine, beide Dosier- schieber über die Schnellentleerung komplett zu öffnen und in diesem Zustand die QUANTRON-A auszuschalten. So verhindern Sie Feuchtigkeitsansammlun- gen im Behälter. HINWEIS Stellen Sie vor Beginn der Schnellentleerung sicher, dass alle Voraussetzun- gen erfüllt sind.
Seite 66 Bedienung QUANTRON-A 2. Mit der Funktionstaste die Teilbreite auswählen, an der die Schnellentlee- rung durchgeführt werden soll.  Das Display zeigt die gewählte Teilbreite als Symbol. 3. Start/Stop-Taste drücken.  Die Schnellentleerung startet. 4. Start/Stop-Taste erneut drücken.  Die Schnellentleerung ist beendet.
Seite 67: Schlagdatei
Bedienung QUANTRON-A Schlagdatei In diesem Menü können Sie bis zu 200 Schlagdateien anlegen und verwalten. Menü Hautpmenü > Schlagdatei aufrufen.  Bild 4.20: Menü Schlagdatei [1] Anzeige Seitenzahl [2] Anzeige mit Werten gefüllte Schlagdatei [3] Anzeige aktive Schlagdatei [4] Schlagdateiname [5] Funktionstaste F4: Export [6] Funktionstaste F3: Schlagdatei löschen...
Seite 68: Aufnahme Starten
Bedienung QUANTRON-A 4.8.2 Aufnahme starten Bild 4.21: Anzeige der aktuellen Schlagdatei [1] Anzeige der Seitenzahl [2] Namensfeld Schlagdatei [3] Wertefelder [4] Anzeigen Startzeit/-datum [5] Anzeigen Stoppzeit/-datum [6] Namensfeld Düngemittel [7] Namensfeld Düngemittelhersteller [8] Funktionstaste F1 Starten [9] Funktionstaste F2 Stoppen...
Seite 69: Aufnahme Stoppen
Bedienung QUANTRON-A 3. Funktionstaste F1, unter dem Starten-Symbol, drücken.  Die Aufzeichnung beginnt.  Das Menü Schlagdatei zeigt das Aufnahmesymbol für die aktuelle Schlagdatei.  Das Betriebsbild zeigt das Aufnahmesymbol. HINWEIS Falls ein anderer Schlag geöffnet wird, wird dieser Schlag gestoppt. Sie können nur inaktive Schläge löschen.
Seite 70: Schlagdateien Importieren Bzw. Exportieren
Bedienung QUANTRON-A 4.8.4 Schlagdateien importieren bzw. exportieren Die Bedieneinheit QUANTRON-A ermöglicht den Import bzw. Export der aufge- nommenen Schlagdateien. Schlagdateien importieren (PC zu QUANTRON-A) Voraussetzungen: Mitgelieferten USB-Stick verwenden.  Verzeichnisstruktur auf dem USB-Stick nicht ändern.  Die Daten sind auf dem USB-Stick unter dem Verzeichnis „\\USB- BOX\QuantronE\Schlagdateien\Import“...
Seite 71: Schlagdateien Löschen
Bedienung QUANTRON-A 4.8.5 Schlagdateien löschen Die Bedieneinheit QUANTRON-A ermöglicht das Löschen der aufgenommenen Schlagdateien. HINWEIS Lediglich der Inhalt der Schlagdateien wird gelöscht, der Schlagdateiname bleibt im Namensfeld erhalten! Schlagdateien löschen 1. Menü Schlagdatei aufrufen. 2. Eine Schlagdatei in der Liste auswählen.
Seite 72: System/Test
Bedienung QUANTRON-A System/Test In diesem Menü nehmen Sie die System- und Testeinstellungen zur Bedienein- heit vor. Menü Hauptmenü > System/Test aufrufen.  Bild 4.23: Menü System/Test Untermenü Bedeutung Beschreibung Helligkeit Einstellung der Displayanzeige Veränderung der Einstel- und der Tastenbeleuchtung. lung mit den Funktionstas- ten + bzw.
Seite 73 Bedienung QUANTRON-A Untermenü Bedeutung Beschreibung Datum Einstellung aktuelles Datum. Auswahl und Veränderung der Einstellung mit den Pfeiltasten. Bestätigung durch Drücken der Enter- taste Uhrzeit Einstellung aktueller Uhrzeit. Auswahl und Veränderung der Einstellung mit den Pfeiltasten. Bestätigung durch Drücken der Enter- taste Datenübertra-...
Seite 74: Sprache Einstellen
Bedienung QUANTRON-A 4.9.1 Sprache einstellen Die Oberfläche der Bedieneinheit QUANTRON-A ist in 22 verschiedenen Spra- chen verfügbar. Ihre Sprache wurde werkseitig voreingestellt. 1. Menü System/Test > Sprache - Language aufrufen.  Das Display zeigt die erste von vier Seiten. Bild 4.24: Untermenü Sprache, Seite 1 2.
Seite 75: Anzeigeauswahl
Bedienung QUANTRON-A 4.9.2 Anzeigeauswahl Die Anzeigefelder im Betriebsbild der Bedieneinheit können Sie individuell an- passen. Sie können die drei Anzeigefelder wahlweise mit folgenden Werten be- legen: Fahrgeschwindigkeit  Fließfaktor (FF)  Uhrzeit  ha Trip  kg Trip  m Trip ...
Seite 76: Test/Diagnose
Bedienung QUANTRON-A 4.9.3 Test/Diagnose Im Menü Test/Diagnose können Sie die Funktion einiger Sensoren/Aktuatoren überwachen und prüfen. HINWEIS Dieses Menü dient lediglich der Information. Die Liste der Sensoren hängt von der Ausrüstung der Maschine ab. Untermenü Bedeutung Beschreibung Testpunkte Schieber Test zum Anfahren der verschiede- Überprüfung der...
Seite 77 Bedienung QUANTRON-A Beispiel Schieber 1. Menü System/Test > Test/Diagnose aufrufen. 2. Menüeintrag Schieber markieren. 3. Entertaste drücken.  Das Display zeigt den Status der Aktuatoren/Sensoren. Bild 4.26: Test/Diagnose; Beispiel: Schieber [1] Anzeige Position [2] Anzeige Signal [3] Funktionstasten Aktuator rechts...
Seite 78 Bedienung QUANTRON-A Beispiel Linbus 1. Menü System/Test > Test/Diagnose aufrufen. 2. Menüeintrag Linbus markieren. 3. Entertaste drücken.  Das Display zeigt den Status der Aktuatoren/Sensoren. Bild 4.27: Test/Diagnose; Beispiel: Linbus [1] Anzeige Status [2] Selbsttest starten [3] Angeschlossene Aktuatoren Statusmeldung Linbus Teilnehmer Die Aktuatoren weisen unterschiedliche Zustände auf:...
Seite 79: Datenübertragung
Bedienung QUANTRON-A 4.9.4 Datenübertragung Die Datenübertragung ist über verschiedene Datenprotokolle möglich. Untermenü Bedeutung Automatische Schlagdokumentation; Übertragung von Schlagdateien zu einem PDA bzw. Pocket PC via Bluetooth LH5000 Serielle Kommunikation z. B. Streuen mit Applikationskarten TUVR Protokoll für die automatische Teilbreitenschaltung, die teilflä- chenspezifische Mengenänderung und die GPS-Geschwin-...
Seite 80: Einheitensystem Ändern
Bedienung QUANTRON-A 4.9.6 Einheitensystem ändern Ihr Einheitensystem wurde werkseitig voreingestellt. Jedoch können Sie jederzeit von metrischen auf imperialen Werten und umgekehrt umstellen. 1. Menü System/Test > Einheit markieren. 2. Entertaste drücken.  Das Display zeigt das aktive Einheitensystem.  Alle Werte der unterschiedlichen Menüs sind umgerechnet.
Seite 81: Service
Bedienung QUANTRON-A 4.9.7 Service HINWEIS Für die Einstellungen im Menü Service wird ein Eingabecode benötigt. Diese Einstellungen können nur von autorisiertem Service-Personal geändert werden. 4.10 Info Im Menü Info finden Sie Informationen zur Gerätesteuerung. HINWEIS Dieses Menü dient der Information über die Konfiguration der Maschine.
Seite 82: Abdeckplane (Sonderausstattung, Elektrische Fernbedienung)
Wiederbefüllung am Feldende können Sie durch die Bedieneinheit und 2 Aktua- toren die Abdeckplane öffnen bzw. schließen. HINWEIS Das Menü dient lediglich der Betätigung der Aktuatoren für das Öffnen bzw. Schließen der Abdeckplane. Die Bedieneinheit QUANTRON-A erfasst nicht die genaue Position der Abdeckplane. Überwachen Sie die Bewegung der Abdeckplane. ...
Seite 83 Bedienung QUANTRON-A n VORSICHT Sachschaden durch ungenügenden Freiraum Das Öffnen und Schließen der Abdeckplane fordert genügenden Freiraum über den Maschinenbehälter. Wenn der Freiraum zu klein ist, kann die Abdeckplane zerreißen. Das Gestänge der Abdeckplane kann kaputt gehen und die Abdeckplane Schäden an der Umgebung anrichten.
Seite 84: Sonderfunktionen
Bedienung QUANTRON-A 4.12 Sonderfunktionen 4.12.1 Texteingabe In einigen Menüs können Sie frei editierbaren Text eingeben. Bild 4.29: Menü Texteingabe [1] Eingabefeld [2] Zeichenfeld, Anzeige der verfügbaren Zeichen (sprachabhängig) [3] Funktionstasten zur Navigation im Eingabefeld Text eingeben: 1. Aus dem übergeordneten Menü in das Menü Texteingabe wechseln.
Seite 85 Bedienung QUANTRON-A Zeichen überschreiben: Sie können ein einzelnes Zeichen durch ein anderes Zeichen ersetzen. 1. Cursor mithilfe der Funktionstasten an die Position des zu löschenden Zei- chens im Eingabefeld bewegen. 2. Mithilfe der Pfeiltasten das zu schreibende Zeichen im Zeichenfeld markie- ren.
Seite 86: Eingabe Von Werten Mithilfe Der Cursortasten
Bedienung QUANTRON-A 4.12.2 Eingabe von Werten mithilfe der Cursortasten In einigen Menüs können Sie Zahlenwerte eingeben. Bild 4.30: Zahlenwerteingabe (Beispiel Ausbringmenge) [1] Eingabefeld Voraussetzung: Sie befinden sich in bereits in dem Menü, in dem Sie die Zahlenwerteingabe vor- nehmen. 1. Den Cursor mithilfe der waagerechten Pfeiltasten an die Position des zu schreibenden Zahlenwertes im Eingabefeld bewegen.
Seite 87: Screenshots Erstellen
8. Beide Seiten des Menüs Masch. Einstellungen als Screenshots speichern. 9. Alle Screenshots auf Ihrem PC aufheben. 10. Nach dem Software-Update Screenshots aufrufen und Einstellungen in der Bedieneinheit QUANTRON-A auf Basis der Screenshots eintragen.  Die Bedieneinheit QUANTRON-A ist mit Ihren Einstellungen betriebsbe- reit.
Seite 88 Bedienung QUANTRON-A...
Seite 89: Streubetrieb Mit Der Bedieneinheit Quantron-A
Streubetrieb mit der Bedieneinheit QUANTRON-A Streubetrieb mit der Bedieneinheit QUANTRON-A Die Bedieneinheit QUANTRON-A unterstützt Sie bei der Einstellung der Maschi- ne vor der Arbeit. Während der Streuarbeit sind ebenfalls Funktionen der Bedie- neinheit im Hintergrund aktiv. Damit können Sie die Qualität der Düngemittelverteilung überprüfen.
Seite 90: Telimat
Streubetrieb mit der Bedieneinheit QUANTRON-A TELIMAT n VORSICHT Verletzungsgefahr durch automatische Verstellung des TELIMAT! Nach Betätigung der T-Taste, wird die Grenzstreuposition auto- matisch mittels elektrischer Stellzylinder angefahren. Dies kann Verletzungen und Sachschäden verursachen.  Vor der Betätigung der T-Taste, Personen aus dem Gefah- renbereich der Maschine verweisen.
Seite 91: Arbeiten Mit Teilbreiten
Streubetrieb mit der Bedieneinheit QUANTRON-A Arbeiten mit Teilbreiten 5.3.1 Mit reduzierten Teilbreiten streuen Sie können auf einer oder beiden Seiten mit Teilbreiten streuen und damit die ge- samte Streubreite den Feldanforderungen anpassen. Jede Streuseite kann in 4 (VariSpread 8) oder 2 (VariSpread 4) Stufen eingestellt.
Seite 92: Streubetrieb Mit Einer Teilbreite Und Im Grenzstreumodus
Streubetrieb mit der Bedieneinheit QUANTRON-A 5.3.2 Streubetrieb mit einer Teilbreite und im Grenzstreumodus Während des Streubetriebs können Sie die Teilbreiten schrittweise verändern und das Grenzstreuen aktivieren. Das untere Bild zeigt das Betriebsbild mit akti- viertem Grenzstreuen und angewählten Teilbreiten an.
Seite 93: Streuen Mit Automatischer Betriebsart (Auto Km/H + Auto Kg)
Streubetrieb mit der Bedieneinheit QUANTRON-A Streuen mit automatischer Betriebsart (AUTO km/h + AUTO kg) Massenstromregelung mit der Funktion M EMC Die Messung des Massenstroms erfolgt separat auf beiden Wurfscheibenseiten, damit Abweichungen zu der vorgegebenen Ausbringmenge sofort korrigiert wer- den können.
Seite 94 Streubetrieb mit der Bedieneinheit QUANTRON-A 7. Warten, bis der Fortschrittsbalken vollständig durchgelaufen ist.  Die Leerlaufmessung ist beendet  Die Leerlaufzeit ist auf 20 min zurückgesetzt. 8. Start/Stop-Taste drücken.  Die Streuarbeit startet. Solange die Zapfwelle läuft, startet eine neue Leerlaufmessung spätestens nach Ablauf der Leerlaufzeit alle 20 Minuten automatisch.
Seite 95: Streuen Mit Betriebsart Auto Km/H
Streubetrieb mit der Bedieneinheit QUANTRON-A Streuen mit Betriebsart AUTO km/h 1. Dünger Einstellungen vornehmen: Ausbringmenge (kg/ha)  Arbeitsbreite (m)  2. Düngemittel einfüllen. HINWEIS Für ein optimales Streuergebnis in der Betriebsart AUTO km/h führen Sie vor Beginn der Streuarbeit eine Abdrehprobe durch.
Seite 96: Streuen Mit Betriebsart Man Km/H
Streubetrieb mit der Bedieneinheit QUANTRON-A Streuen mit Betriebsart MAN km/h Sie arbeiten in der Betriebsart MAN km/h wenn kein Geschwindigkeitssignal vor- liegt. 1. Bedieneinheit QUANTRON-A einschalten. 2. Menü Maschinen-Einstellungen > AUTO/MAN Betrieb aufrufen. 3. Menüeintrag MAN km/h aufrufen. 4. Fahrgeschwindigkeit eingeben.
Seite 97: Streuen Mit Betriebsart Man Skala
Streubetrieb mit der Bedieneinheit QUANTRON-A Streuen mit Betriebsart MAN Skala In der Betriebsart MAN Skala können Sie während des Streubetriebs die Dosier- schieberöffnung manuell verändern. Voraussetzung: Die Dosierschieber sind geöffnet (Aktivierung über die Start/Stop-Taste).  Im Betriebsbild MAN Skala sind die Symbole für die Teilbreiten rot ausgefüllt.
Seite 98: Gps Control
Bedieneinheit; siehe 4.5.9: OptiPoint berechnen, Seite HINWEIS Zur Nutzung der GPS Control Funktionen der QUANTRON-A muss die serielle Kommunikation im Menü System/Test > Datenübertragung der Untermenü- punkt GPS Control aktiviert werden! Das Symbol A neben den Streukeilen signalisiert die aktivierte Automatikfunkti- on.
Seite 99 Streubetrieb mit der Bedieneinheit QUANTRON-A Fahrstrategie OPTI Die Fahrstrategie bezieht sich auf die Position des Ausschaltabstands in Bezug auf die Vorgewendefahrgasse. In Abhängigkeit der Düngemittelsorte kann der optimale Ausschaltabstand (Bild 5.6, [B]) nahe der Feldgrenze (Bild 5.6, [C]) lie- gen.
Seite 100 Streubetrieb mit der Bedieneinheit QUANTRON-A Abstand ein (m) Der Abstand ein bezeichnet den Einschaltabstand (Bild 5.7 [A]) in Bezug zur Feldgrenze (Bild 5.7 [C]). An dieser Position im Feld öffnen sich die Dosierschie- ber. Dieser Abstand ist abhängig von der Düngemittelsorte und stellt den optima- len Einschaltabstand für eine optimierte Düngemittelverteilung dar.
Seite 101 Streubetrieb mit der Bedieneinheit QUANTRON-A Abstand aus (m) Der Abstand aus bezeichnet den Ausschaltabstand (Bild 5.8 [B]) in Bezug zur Feldgrenze (Bild 5.8 [C]). An dieser Position im Feld beginnen die Dosierschieber zu schließen. Bild 5.8: Abstand aus (Bezug zur Feldgrenze)
Seite 102 Streubetrieb mit der Bedieneinheit QUANTRON-A...
Seite 103: Alarmmeldungen Und Mögliche Ursachen
Alarmmeldungen und mögliche Ursachen Alarmmeldungen und mögliche Ursachen Das Display der Bedieneinheit QUANTRON-A kann verschiedene Alarmmeldun- gen anzeigen. Bedeutung der Alarmmeldungen Meldung im Display Bedeutung Mögliche Ursache  Fehler an Dosiereinrichtung, Der Aktuator für die Dosiereinrichtung anhalten ! kann den anzufahrenden Sollwert nicht erreichen.
Seite 104 Alarmmeldungen und mögliche Ursachen Meldung im Display Bedeutung Mögliche Ursache  Arbeitsbreite Hinweis auf den Wertebereich der Min. Einst. = 2.00 Arbeitsbreite. Max. Einst. = 50.00 Eingegebener Wert ist nicht zulässig.  Fliessfaktor Hinweis auf den Wertebereich des Fließ- Min. Einst. = 0.40 faktors.
Seite 105 Alarmmeldungen und mögliche Ursachen Meldung im Display Bedeutung Mögliche Ursache  Fehler an TELIMAT-Verstel- Überlastung des Aktuators. lung. Defekt an TELIMAT-Verstel- Defekt des TELIMAT-Aktuators. lung. Fremdbetätigte Teile können Wenn die Maschinensteuerung einge- sich bewegen. Scher- und schaltet wird, können sich Teile unerwartet Quetschgefahr! bewegen.
Seite 106 Alarmmeldungen und mögliche Ursachen Meldung im Display Bedeutung Mögliche Ursache  TELIMAT Position ändern! Die TELIMAT Position entspricht nicht dem von GPS Control gemeldeten Zu- stand...
Seite 107: Störung/Alarm Beseitigen
Alarmmeldungen und mögliche Ursachen Störung/Alarm beseitigen 6.2.1 Alarmmeldung quittieren Eine Alarmmeldung wird im Display hervorgehoben und mit einem Warnsymbol versehen angezeigt. Bild 6.1: Alarmmeldung (Beispiel Dosiereinrichtung) 1. Ursache der Alarmmeldung beseitigen. Beachten Sie dazu die Bedienungsanleitung der Maschine und den Abschnitt 6.1: Bedeutung der Alarmmeldungen, Seite 2.
Seite 108 Alarmmeldungen und mögliche Ursachen Bild 6.2: Störung bei der Funktion M EMC [1] Das Display zeigt ein Warndreieck, solange eine Störung bei der Funktion M EMC vorliegt...
Seite 109: Sonderausstattung
Sonderausstattung Sonderausstattung Darstellung Benennung Leermeldesensor Fahrgeschwindigkeitssensor Y-Kabel RS232 für Datenaustausch (z. B. GPS, N-Sensor, etc.) Kabelsatz Systemtraktoren für QUAN- TRON-A AXIS 12 m...
Seite 110 Sonderausstattung Darstellung Benennung GSP-Kabel und Empfänger TELIMAT Sensor AXIS Universalhalterung für QUANTRON-A...
Seite 111: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Betriebsbild Abdeckplane Abdrehprobe 31, 38–40 Datenübertragung Berechnung Fließfaktor 40 ASD 73 durchführen 39 GPS-Control 73 Geschwindigkeit 38 LH5000 73 TUVR 73 Siehe Aufgabepunkt 31 Datum Alarmmeldung Display 7, 9 Funktion M EMC 101 Dosierschieber 10, 21, 43 quittieren 101 Testpunkte 70–72 Anbauhöhe Zustand 11...
Seite 112 Stichwortverzeichnis Fließfaktor 31, 35 berechnen 40 Maschinen Einstellungen 23, 30 Funktion M EMC 5, 23, 35, 41, 55, 70, 87 Betriebsart 49, 54 Alarmmeldung 101 Leerlaufmessung 49, 57 Leerlaufmessung 87 Menge 49, 57 Leerlauzeit 88 Traktor 49 Wurfscheibe 41 Massenstromregelung Zapfwelle 41 Siehe Funktion M EMC Funktionstaste...
Seite 113 Stichwortverzeichnis Sprache TELIMAT 66, 68 7, 10, 31, 70, 84 Menge 37 Streubetrieb 83–95 Sensor 104 AUTO km/h 89 Test/Diagnose AUTO km/h + AUTO kg 87 66, 70–71 Funktion M EMC 87 Dosierschieber 70–72 Grenzstreuen 86 Leermelder 70 MAN km/h 90 Spannung 70 MAN Skala 91 TELIMAT 70...
Seite 114 Stichwortverzeichnis...
Seite 115: Garantie Und Gewährleistung
Garantiezeit nicht. Transportfehler sind keine Werksfehler und fallen deshalb nicht unter die Gewährleistungspflicht des Herstellers. Ein Anspruch auf Ersatz von Schäden, die nicht an den RAUCH-Geräten  selbst entstanden sind, ist ausgeschlossen. Hierzu gehört auch, dass eine Haftung für Folgeschäden aufgrund von Streufehlern ausgeschlossen ist.
